Чиллеры и фанкойлы: как устроена система холодоснабжения здания

Чиллеры и фанкойлы — это связка, на которой строят централизованное холодоснабжение здания: чиллер готовит холодную воду, а фанкойлы раздают холод по помещениям. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем и поставляем климатическое оборудование по всей России и на подборе часто объясняем: чиллер и фанкойлы работают в паре, и ошибка в одном звене рушит всю систему, поэтому их считают вместе, а не по отдельности из разных прайсов.

Путаница возникает из-за того, что оба слова про холод, но задачи у них разные. Чиллер — это холодильная машина, которая охлаждает воду или незамерзающую жидкость и служит источником холода для всего здания. Фанкойл. Это конечный прибор в помещении, который прогоняет воздух через теплообменник с этой холодной водой и охлаждает комнату. Вместе они образуют систему, где один центральный источник холода обслуживает десятки точек потребления.

Разберём, как устроено холодоснабжение здания на чиллере и фанкойлах: чем чиллер отличается от фанкойла, как холод доходит до помещений, как подобрать оборудование под объект и когда вместо этой схемы выгоднее другая система. Так снабженец или инженер объекта поймёт логику связки и сможет заложить холодоснабжение, которое держит комфорт без перерасхода и не упрётся в слабое звено.

Что такое чиллер и фанкойлы

Чиллер — это холодильная машина, центральный источник холода в системе. Он охлаждает воду или незамерзающую жидкость до нужной температуры и подаёт её по трубопроводам в здание. По сути чиллер делает то же, что холодильник, только вырабатывает не холодный воздух, а холодную воду, которую можно развести по всему объекту. От его мощности зависит, сколько холода получит здание в целом, поэтому чиллер, сердце всей системы холодоснабжения.

Фанкойлы — это конечные приборы в помещениях, которые превращают холодную воду в прохладный воздух. Внутри фанкойла есть теплообменник и вентилятор: вода от чиллера проходит через теплообменник, вентилятор прогоняет через него воздух комнаты, и помещение охлаждается. Фанкойлов в здании много, по одному или несколько на помещение, и все они питаются от одного чиллера. Так центральный источник холода обслуживает десятки точек, каждой из которых управляют отдельно.

Система холодоснабжения на чиллере и фанкойлах

Система холодоснабжения на чиллере и фанкойлах работает по контуру: чиллер охлаждает воду, насосы гонят её по трубопроводам к фанкойлам, те отбирают холод и охлаждают помещения, а нагретая вода возвращается обратно в чиллер на повторное охлаждение. Получается замкнутый круг, где холод вырабатывается централизованно, а распределяется по всему зданию водой. Такую схему называют системой чиллер-фанкойл, и это классическое решение для крупных объектов.

Преимущество схемы — в централизации и гибкости. Один мощный чиллер экономичнее, чем десятки отдельных кондиционеров, а каждым фанкойлом можно управлять независимо, задавая свою температуру в каждом помещении. При этом холод разносит вода по трубам, а не хладагент, что удобно для больших зданий с длинными трассами. В систему входят ещё насосы, запорная и регулирующая арматура, баки и автоматика, поэтому её подбирают как единый комплекс, а не набор отдельных приборов.

Чиллер: сердце системы холодоснабжения

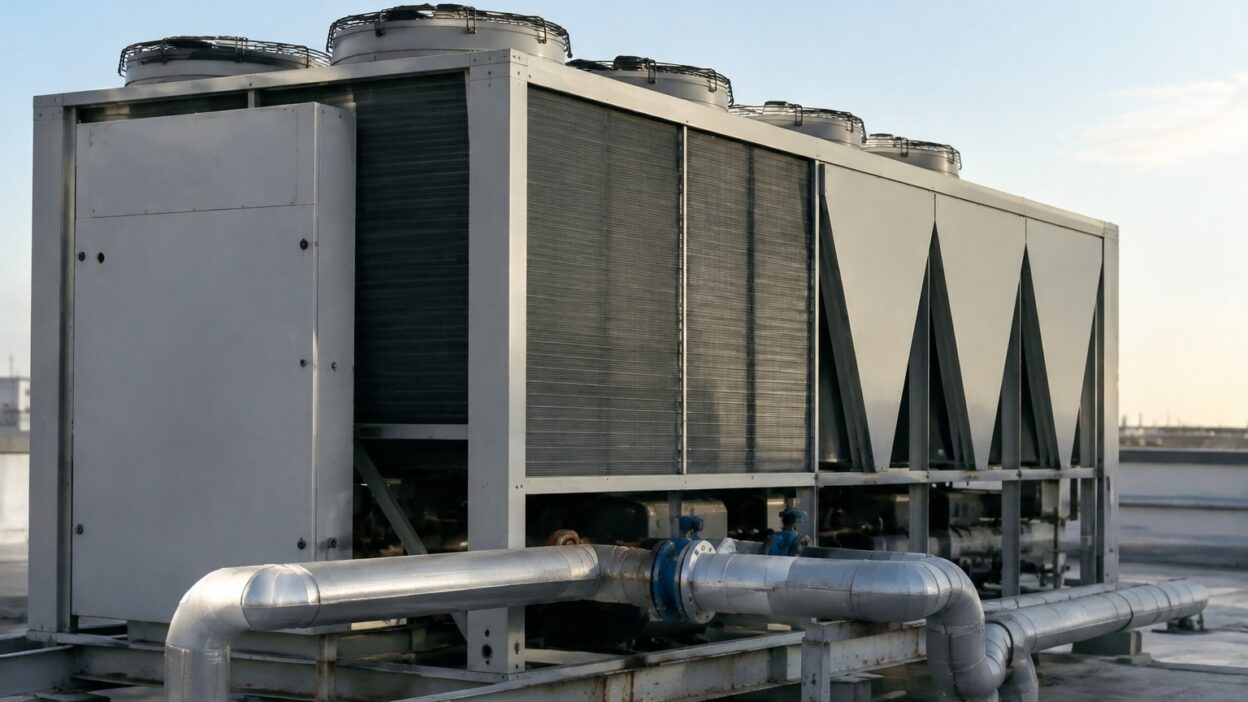

Чиллер задаёт возможности всей системы, поэтому его подбору уделяют главное внимание. Чиллеры различаются по типу охлаждения конденсатора — с воздушным или водяным, по мощности и по исполнению для наружной или внутренней установки. Воздушные чиллеры ставят на улице или на кровле, они проще в обвязке; водяные требуют градирни, но эффективнее на больших мощностях. Выбор типа зависит от объекта, доступного места и требуемой холодопроизводительности.

Мощность чиллера подбирают по суммарной потребности здания в холоде, с учётом теплопритоков, площади, назначения помещений и климата. Недобор мощности означает, что в жару система не вытянет и помещения не охладятся; избыток — это лишние деньги и работа вхолостую. Поэтому чиллер считают по расчётной нагрузке, а не берут с запасом на глаз. От правильного подбора чиллера зависит, справится ли система в пик жары, поэтому именно он, критичное звено холодоснабжения.

Фанкойлы: как холод доходит до помещений

Фанкойлы доводят холод до конкретных помещений и бывают разного исполнения под разные задачи. Настенные, кассетные в потолок, канальные, напольные — тип выбирают под интерьер и способ монтажа, но принцип один: вода от чиллера охлаждает воздух, который вентилятор гонит в комнату. Число и мощность фанкойлов подбирают под каждое помещение отдельно, по его теплопритокам, чтобы в каждой комнате хватало холода и можно было задать свою температуру.

Именно фанкойлы дают системе гибкость. В отличие от единой центральной установки, каждый фанкойл управляется независимо: в одном кабинете холоднее, в другом теплее, пустые помещения не охлаждают. Это удобно и экономично, ведь холод тратится там, где он нужен. Подбор фанкойлов увязывают с чиллером: суммарная нагрузка всех фанкойлов не должна превышать возможности источника холода, иначе в пик система не вытянет, поэтому считают всю связку целиком.

• Чиллер — центральный источник холода, охлаждает воду.
• Насосы гонят холодную воду по трубопроводам здания.
• Фанкойлы в помещениях превращают холодную воду в прохладный воздух.
• Каждым фанкойлом управляют независимо — свой климат в каждой комнате.
• Нагретая вода возвращается в чиллер на повторное охлаждение.

Как подобрать чиллер и фанкойлы под объект

Подбор системы чиллер-фанкойл начинается с расчёта теплопритоков: сколько тепла нужно отвести из каждого помещения и из здания в целом. По этой нагрузке подбирают фанкойлы на помещения и чиллер на суммарную мощность, а затем считают насосную группу, диаметры трубопроводов и объём системы. Все элементы увязывают между собой: чиллер, фанкойлы, насосы и обвязка работают как единый комплекс, и слабое звено ограничивает всю систему.

Важно учесть и режим работы объекта: круглогодичное холодоснабжение, только лето, серверные с постоянной нагрузкой требуют разного подхода. Для серверных и технологических помещений, где холод нужен всегда, закладывают резервирование. Мы подбираем чиллеры и фанкойлы под задачу объекта, увязывая всю систему, а не отдельные приборы; посмотреть климатическое оборудование и прислать данные можно заранее. Проектирование мы не выполняем, но с готовой задачей или проектом работаем.

Чиллер и фанкойлы или другая система: что выбрать

Схема чиллер-фанкойл оправдана на крупных объектах с большим числом помещений: бизнес-центрах, гостиницах, торговых комплексах, где один источник холода обслуживает десятки точек, а холод удобно разносить водой по длинным трассам. Здесь централизация даёт экономию и гибкость, которых не получить набором отдельных кондиционеров. Чем больше и сложнее здание, тем сильнее выигрывает система с чиллером.

Для небольших объектов и отдельных помещений связка чиллер-фанкойл избыточна: там проще и дешевле мультизональные системы или отдельные кондиционеры. Выбор между схемами делают по размеру объекта, числу помещений, режиму работы и бюджету. Мы помогаем определить, что выгоднее под конкретное здание — централизованное холодоснабжение на чиллере или другая система, и подобрать каталог инженерного оборудования под задачу. Расскажите про объект, и техотдел предложит решение с обоснованием, работаем по всей России с полным пакетом документов.

Главное

Чиллеры и фанкойлы — это связка централизованного холодоснабжения: чиллер готовит холодную воду, насосы разносят её по трубам, а фанкойлы в помещениях превращают воду в прохладный воздух, каждый под своим управлением. Подбирают систему по теплопритокам: сначала фанкойлы на помещения, затем чиллер на суммарную мощность, потом насосы и обвязку, единым комплексом. Схема оправдана на крупных объектах; для небольших помещений проще отдельные кондиционеры или мультизональные системы.

Нужно холодоснабжение на объект. Пришлите задачу — техотдел ПРОФСНАБИНЖИНИРИНГ подберёт чиллер и фанкойлы с обоснованием, посмотреть климатическое оборудование можно заранее, работаем по всей России с полным пакетом документов.

Частые вопросы

Чем чиллер отличается от фанкойла?

Задачей. Чиллер — это холодильная машина, центральный источник холода: он охлаждает воду или незамерзающую жидкость и подаёт её по трубопроводам в здание. Фанкойл, конечный прибор в помещении: внутри у него теплообменник и вентилятор, вода от чиллера охлаждает воздух, который вентилятор гонит в комнату. То есть чиллер вырабатывает холод централизованно, а фанкойлы раздают его по помещениям. Вместе они образуют систему, где один источник холода обслуживает десятки точек потребления, каждой из которых управляют отдельно.

Как устроена система холодоснабжения на чиллере и фанкойлах?

По замкнутому контуру: чиллер охлаждает воду, насосы гонят её по трубопроводам к фанкойлам, те отбирают холод и охлаждают помещения, а нагретая вода возвращается в чиллер на повторное охлаждение. Холод вырабатывается централизованно, а распределяется по зданию водой. Каждым фанкойлом управляют независимо, задавая свою температуру в помещении. В систему входят ещё насосы, арматура, баки и автоматика, поэтому её подбирают как единый комплекс. Такую схему называют чиллер-фанкойл — это классическое решение для крупных объектов.

Как подобрать чиллер и фанкойлы под объект?

От расчёта теплопритоков: сколько тепла нужно отвести из каждого помещения и из здания в целом. По нагрузке подбирают фанкойлы на помещения и чиллер на суммарную мощность, затем насосную группу, диаметры трубопроводов и объём системы. Все элементы увязывают между собой — чиллер, фанкойлы, насосы и обвязка работают как единый комплекс, и слабое звено ограничивает всю систему. Учитывают и режим работы: для серверных и технологических помещений с постоянной нагрузкой закладывают резервирование.

Когда система чиллер-фанкойл выгоднее других?

На крупных объектах с большим числом помещений: бизнес-центрах, гостиницах, торговых комплексах, где один источник холода обслуживает десятки точек, а холод удобно разносить водой по длинным трассам. Централизация даёт экономию и гибкость, которых не получить набором отдельных кондиционеров, и чем больше здание, тем сильнее это преимущество. Для небольших объектов и отдельных помещений связка избыточна — там проще и дешевле мультизональные системы или отдельные кондиционеры. Выбор делают по размеру, числу помещений, режиму и бюджету.

Проектируете ли вы системы холодоснабжения?

Проектирование мы не выполняем — работаем с готовой задачей или проектом. Наша работа, инженерный подбор оборудования: считаем теплопритоки, подбираем чиллер и фанкойлы, увязываем насосы и обвязку в единый комплекс и обосновываем решение. Если есть проект, делаем аудит и подсказываем, где заложен лишний запас. Поставляем оборудование с полным пакетом закрывающих документов, работаем с юрлицами и ИП по всей России. Расскажите про объект, предложим решение по холодоснабжению под вашу задачу и бюджет.
