ИТП или ЦТП: в чём разница и что заложить в проект здания

ИТП или ЦТП — это выбор между индивидуальным тепловым пунктом на одно здание и центральным, готовящим тепло сразу на несколько. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем оборудование тепловых пунктов и пластинчатые теплообменники по всей России и на подборе часто объясняем: и тот и другой берут теплоноситель из сети и раздают его потребителям, но по разной схеме, и что закладывать в проект, зависит от застройки и задач, а не от привычки.

Разница в зоне обслуживания. Индивидуальный тепловой пункт, ИТП, ставят в самом здании, и он готовит тепло только для него: своя температура на отопление, ГВС и вентиляцию под конкретный дом. Центральный тепловой пункт, ЦТП, стоит отдельно и готовит теплоноситель сразу на группу зданий, раздавая его по внешним сетям. По сути ИТП — это точечное теплоснабжение под одно здание, а ЦТП, узловое, под квартал или несколько объектов сразу.

Разберём, чем ИТП отличается от ЦТП и что заложить в проект здания: как устроен каждый, где выгоднее индивидуальный, а где центральный, что это значит для теплоснабжения объекта и как подобрать тепловой пункт под застройку. Так снабженец или инженер поймёт логику выбора и заложит в проект решение, которое подходит именно этой застройке, а не тянет за собой лишние сети и потери.

ИТП и ЦТП: в чём разница

Разница между ИТП и ЦТП — в том, сколько зданий обслуживает тепловой пункт и где он стоит. Индивидуальный тепловой пункт размещают в самом здании, обычно в подвале или отдельном помещении на вводе, и он готовит тепло только для этого здания. Центральный тепловой пункт стоит в отдельном строении и обслуживает сразу группу зданий, готовя для них теплоноситель и раздавая его по внешним распределительным сетям. То есть ИТП, на один дом, ЦТП, на несколько.

Из зоны обслуживания вытекает и всё остальное. При ИТП каждый дом получает тепло, приготовленное прямо у себя, и параметры можно точно подстроить под него, а внешних сетей горячей воды и отопления между зданиями не нужно. При ЦТП тепло готовится централизованно и идёт к зданиям по внешним сетям, которые нужно проложить и обслуживать, и в этих сетях есть потери. Поэтому выбор ИТП или ЦТП — это во многом выбор между точечной подготовкой тепла в каждом здании и централизованной на группу.

Есть и историческая сторона вопроса. Схема с ЦТП досталась во многом от массовой застройки прошлого, когда тепло удобнее было готовить централизованно на квартал. Сегодня, с развитием компактного оборудования и автоматики, маятник качнулся в сторону ИТП: индивидуальный узел в каждом здании стал доступнее и выгоднее, а лишние внешние сети с их потерями — менее желательными. Поэтому при новом строительстве всё чаще отказываются от ЦТП в пользу ИТП, хотя окончательно это решают под конкретную застройку.

Что такое индивидуальный тепловой пункт

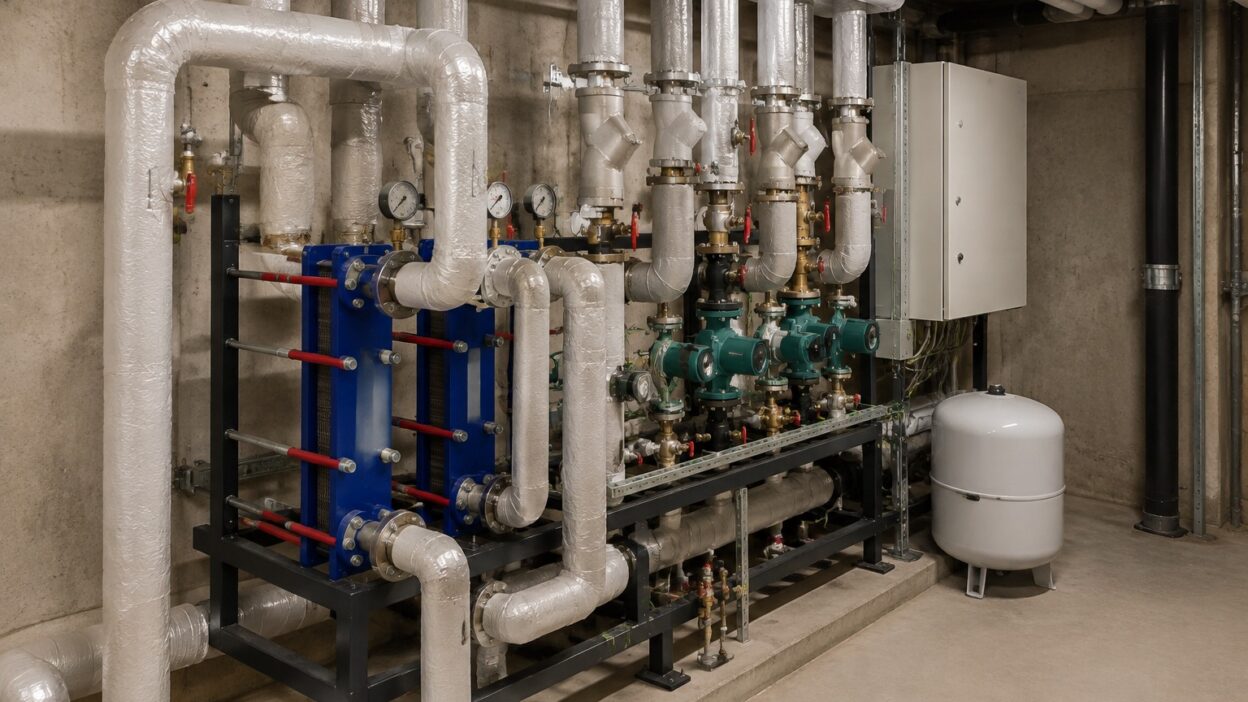

Индивидуальный тепловой пункт — это узел в отдельном здании, который берёт теплоноситель из сети и приводит его к нужным параметрам для отопления, вентиляции и горячей воды именно этого дома. В его составе теплообменники, циркуляционные насосы, регулирующая и запорная арматура, приборы учёта и автоматика. ИТП стоит на вводе теплосети в здание и работает только на него, поэтому параметры теплоснабжения можно точно настроить под конкретный объект и его режим.

Главное преимущество ИТП — автономия и точность. Каждое здание регулирует тепло под себя, погодозависимая автоматика управляет потреблением именно этого дома, а внешних сетей горячей воды между зданиями не требуется, что снижает потери. Автоматизированный ИТП экономит до 35% энергии за счёт погодозависимого регулирования. Мы подбираем оборудование индивидуальных тепловых пунктов под здание; посмотреть пластинчатые теплообменники и прислать нагрузки можно заранее, чтобы узел приехал рассчитанным под конкретный объект.

Что такое центральный тепловой пункт

Центральный тепловой пункт — это узел, который готовит теплоноситель сразу для группы зданий и стоит отдельно от них. В нём то же по сути оборудование, что и в ИТП, теплообменники, насосы, арматура, автоматика, но рассчитанное на суммарную нагрузку нескольких объектов. От ЦТП тепло и горячая вода идут к зданиям по внешним распределительным сетям, то есть один узел обслуживает целый квартал или группу домов, а не один дом.

Смысл ЦТП — в централизации. Вместо теплового пункта в каждом здании ставят один общий на группу, что при определённой застройке упрощает обслуживание: оборудование сосредоточено в одном месте. Но за это платят внешними сетями между ЦТП и зданиями, их прокладкой, обслуживанием и потерями тепла в них. Поэтому центральный тепловой пункт исторически применяли там, где так было проще централизованно готовить и распределять тепло, но у этой схемы есть и обратная сторона в виде сетей и потерь.

• ИТП — тепловой пункт в самом здании, на один дом.
• ЦТП — отдельный узел на группу зданий, тепло идёт по внешним сетям.
• ИТП даёт автономию и точную настройку под каждый дом.
• ЦТП централизует оборудование, но требует внешних сетей и даёт потери.
• Автоматизированный ИТП экономит до 35% энергии.

ИТП или ЦТП: что выбрать для здания

Для современного отдельного здания чаще выбирают ИТП, потому что он даёт автономию, точную настройку под объект и не требует внешних сетей горячей воды с их потерями. Каждое здание готовит тепло у себя и регулирует его под свой режим, а погодозависимая автоматика снижает потребление. Поэтому при новом строительстве и реконструкции индивидуальный тепловой пункт стал по сути стандартным решением для отдельного объекта.

ЦТП имеет смысл там, где так исторически сложилась застройка или где централизованная подготовка тепла на группу зданий оправдана условиями. Но там, где есть выбор, у ИТП обычно больше плюсов для отдельного здания: меньше потерь, больше автономии и точности. Поэтому вопрос ИТП или ЦТП решают, исходя из застройки, наличия сетей и задач: для одного здания — как правило ИТП, для сложившейся групповой схемы, по ситуации, и это как раз то, что закладывают в проект.

Что заложить в проект здания по теплоснабжению

В проект здания по теплоснабжению закладывают схему теплового пункта и его оборудование под нагрузки объекта. Определяют, будет ли это ИТП в самом здании или подключение к ЦТП, какие нагрузки на отопление, вентиляцию и ГВС, по какой схеме (зависимой или независимой) работает узел, что с учётом и автоматизацией. От этого зависит весь состав оборудования — теплообменники, насосы, арматура, приборы учёта, автоматика, который и подбирают под проект.

Важно заложить и запас, и автоматизацию, и учёт сразу, а не дооснащать потом. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем оборудование теплового пункта под проект здания, считаем нагрузки и сводим узел в комплект; если есть проект, делаем по нему аудит и подсказываем, где заложен лишний запас. Проектирование мы не выполняем, но с готовой документацией работаем. Прислать данные и посмотреть пластинчатые теплообменники можно заранее — поставляем с полным пакетом документов юрлицам и ИП на условия поставки для юрлиц.

Как подобрать тепловой пункт под здание

Подбор теплового пункта под здание начинается с нагрузок и параметров сети: сколько тепла нужно на отопление, вентиляцию и горячую воду, при каких параметрах теплоносителя из сети, по какой схеме работает узел. По этим данным подбирают теплообменники на каждый контур, насосы по расходу и напору, регулирующие клапаны, приборы учёта и автоматику, увязывая всё в единый узел под конкретное здание. Ошибка в подборе бьёт по всему теплоснабжению объекта.

Учитывают и то, ИТП это или подключение к ЦТП, ведь состав и параметры узла зависят от схемы. Мы подбираем оборудование тепловых пунктов под задачу здания, а не по артикулу, и обосновываем решение; при необходимости в комплект входит и запорная и регулирующая арматура обвязки. Прислать нагрузки и параметры сети можно заранее — техотдел подберёт тепловой пункт под ваше здание и посчитает поставку, работаем по всей России с полным пакетом закрывающих документов.

Главное

ИТП или ЦТП — это выбор между индивидуальным тепловым пунктом на одно здание и центральным на группу зданий. ИТП стоит в самом здании, готовит тепло только для него, даёт автономию и точную настройку и не требует внешних сетей горячей воды, а автоматизированный экономит до 35% энергии. ЦТП обслуживает сразу несколько зданий, но тепло идёт к ним по внешним сетям с потерями. Для отдельного современного здания чаще выбирают ИТП; в проект закладывают схему узла и оборудование под нагрузки объекта.

Нужно решить, ИТП или ЦТП заложить в проект. Пришлите нагрузки и параметры сети — техотдел ПРОФСНАБИНЖИНИРИНГ подберёт тепловой пункт под здание, посмотреть пластинчатые теплообменники можно заранее, работаем по всей России с полным пакетом документов.

Частые вопросы

Чем ИТП отличается от ЦТП?

Зоной обслуживания и расположением. Индивидуальный тепловой пункт (ИТП) размещают в самом здании и он готовит тепло только для него. Центральный тепловой пункт (ЦТП) стоит отдельно и обслуживает сразу группу зданий, раздавая теплоноситель по внешним распределительным сетям. То есть ИТП — на один дом, ЦТП, на несколько. При ИТП каждый дом получает тепло, приготовленное у себя, с точной настройкой и без внешних сетей горячей воды; при ЦТП тепло идёт по внешним сетям, которые нужно прокладывать и обслуживать и в которых есть потери.

Что лучше для здания — ИТП или ЦТП?

Для современного отдельного здания чаще выбирают ИТП: он даёт автономию, точную настройку под объект, не требует внешних сетей горячей воды с их потерями, а погодозависимая автоматика снижает потребление. Поэтому при новом строительстве и реконструкции индивидуальный тепловой пункт стал по сути стандартным решением. ЦТП имеет смысл там, где так исторически сложилась застройка или где централизованная подготовка на группу зданий оправдана условиями. Но там, где есть выбор, у ИТП обычно больше плюсов для отдельного здания.

Что такое индивидуальный тепловой пункт?

Это узел в отдельном здании, который берёт теплоноситель из сети и приводит его к нужным параметрам для отопления, вентиляции и горячей воды именно этого дома. В его составе теплообменники, циркуляционные насосы, регулирующая и запорная арматура, приборы учёта и автоматика. ИТП стоит на вводе теплосети в здание и работает только на него, поэтому параметры можно точно настроить под объект. Его плюсы — автономия и точность, а автоматизированный ИТП с погодозависимым регулированием экономит до 35% энергии.

Что заложить в проект здания по теплоснабжению?

Схему теплового пункта и его оборудование под нагрузки объекта. Определяют, будет ли это ИТП в самом здании или подключение к ЦТП, какие нагрузки на отопление, вентиляцию и ГВС, по какой схеме работает узел (зависимой или независимой), что с учётом и автоматизацией. От этого зависит весь состав оборудования — теплообменники, насосы, арматура, приборы учёта, автоматика. Важно заложить запас, автоматизацию и учёт сразу, а не дооснащать потом. Мы подбираем оборудование теплового пункта под проект и делаем по нему аудит.

Как подобрать тепловой пункт под здание?

С нагрузок и параметров сети: сколько тепла нужно на отопление, вентиляцию и горячую воду, при каких параметрах теплоносителя, по какой схеме работает узел. По этим данным подбирают теплообменники на каждый контур, насосы по расходу и напору, регулирующие клапаны, приборы учёта и автоматику, увязывая всё в единый узел под конкретное здание. Учитывают и то, ИТП это или подключение к ЦТП. Мы подбираем оборудование под задачу, а не по артикулу, и обосновываем решение, поставляя с полным пакетом закрывающих документов.
