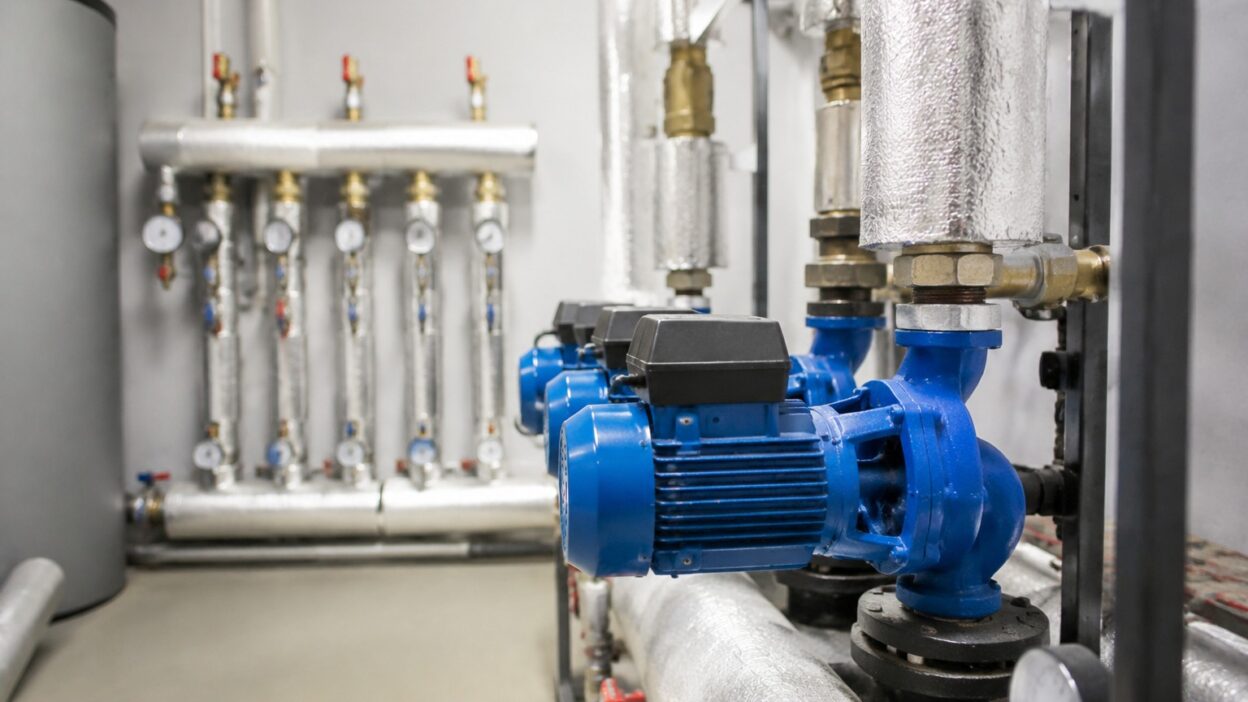

Как подобрать циркуляционный насос для отопления: напор и расход

Циркуляционный насос для отопления — это насос, который гоняет теплоноситель по контуру, чтобы тепло от котла или теплового пункта равномерно доходило до всех приборов. Ошибиться с ним легко: берут по мощности с запасом наугад, а потом система шумит, дальние радиаторы холодные, а счёт за электричество выше нужного. По нашему опыту в ПРОФСНАБИНЖИНИРИНГ, циркуляционный насос для отопления подбирают по двум величинам, расходу и напору, а не по киловаттам на корпусе.

В статье разберём, зачем системе отопления циркуляционный насос, как посчитать расход и напор, что выбрать между мокрым и сухим ротором, когда нужны сдвоенный насос и частотное регулирование и где насос ставить. Материал для инженеров, монтажников и снабженцев, которые подбирают оборудование для отопления объекта.

Зачем в системе отопления циркуляционный насос?

Циркуляционный насос нужен, чтобы теплоноситель двигался по контуру с нужной скоростью и тепло доходило до всех приборов, а не оседало у котла. Без принудительной циркуляции дальние радиаторы прогреваются плохо, а перепад температур по системе становится заметным.

В самотёчных системах вода двигалась за счёт разницы плотностей горячего и холодного теплоносителя, но такие схемы медленные и капризные. Насос делает циркуляцию управляемой: система быстрее выходит на режим и ровнее держит температуру во всех помещениях объекта.

При этом насос не должен создавать лишнего давления. Его задача — преодолеть сопротивление трубопровода и приборов, а не разогнать поток сверх нужного. Избыточный напор даёт шум в системе, размывает настройки балансировки и впустую тратит электроэнергию.

Поэтому подбор циркуляционного насоса — это поиск баланса: расход должен покрывать тепловую нагрузку, а напор, ровно перекрывать сопротивление контура. Насос, взятый с большим запасом, работает хуже точно подобранного, а не лучше.

Как рассчитать расход и напор циркуляционного насоса?

Расход циркуляционного насоса считают по тепловой нагрузке системы и перепаду температур между подачей и обраткой. Чем больше тепла нужно доставить и чем меньше перепад, тем выше требуемый расход теплоносителя через контур.

Напор рассчитывают по гидравлическому сопротивлению самого длинного и нагруженного кольца системы: трубы, отводы, приборы, арматура и теплообменник дают потери, которые насос должен преодолеть. Именно сопротивление контура, а не высота здания, определяет напор в закрытой системе отопления.

Две эти величины задают рабочую точку, и по ней подбирают модель, попадающую в зону наибольшего КПД по кривой насоса. Брать напор по этажности, как для водоснабжения, здесь ошибка: отопительный контур замкнут, и вода не поднимается, а движется по кругу.

Если точных расчётов нет, отталкиваются от тепловой мощности источника и параметров существующей системы. Мы помогаем свести исходные данные в рабочую точку и подобрать насос под неё, а подходящие модели удобно смотреть в разделе насосного оборудования.

Мокрый или сухой ротор для отопления

Насосы с мокрым ротором охлаждаются и смазываются самим теплоносителем, работают тихо и почти не требуют обслуживания. Для отопления зданий среднего размера это самый распространённый выбор: их ставят на контуры отопления, тёплые полы и рециркуляцию.

Насосы с сухим ротором мощнее и ремонтопригоднее, но требуют обслуживания и создают больше шума. Их берут для крупных систем с большими расходами, где мокрого ротора уже не хватает по мощности или напору.

Выбор между ними определяется масштабом системы, а не предпочтением. Для типового объекта чаще достаточно мокрого ротора, а сухой оправдан там, где расход и напор выходят за его возможности. Мы подбираем тип под конкретную тепловую нагрузку.

Внутри каждого типа важно попасть в рабочую точку. Даже удачный по классу насос, взятый мимо расчётных расхода и напора, будет шуметь или недодавать, поэтому тип выбирают первым, а модель — по кривой под задачу.

Стоит помнить и про энергоэффективность. Современные насосы с мокрым ротором и электронным управлением потребляют заметно меньше старых моделей на той же нагрузке, а на большом объекте с несколькими контурами эта разница за отопительный сезон складывается в ощутимую экономию. Поэтому при обновлении системы мы часто предлагаем не просто равноценную замену, а более экономичный насос.

Одиночный, сдвоенный насос и частотное регулирование

Для простого контура достаточно одного циркуляционного насоса. Но там, где остановка отопления недопустима, ставят сдвоенный насос или пару с резервированием: при отказе одного агрегата автоматика переключает нагрузку на второй без потери тепла.

Частотное регулирование решает другую задачу — переменную нагрузку. Потребность в тепле меняется в течение суток и сезона, и насос без регулирования всё время крутится на полную. Частотный привод подстраивает обороты под реальную нагрузку и убирает лишний расход электроэнергии.

Для систем с термостатами и зонами регулирование особенно полезно: когда часть контуров перекрывается, насос сам снижает обороты и не гонит воду в закрытые ветки с шумом. Это бережёт и электроэнергию, и настройки балансировки.

Мы закладываем сдвоенные насосы и регулирование там, где это оправдано нагрузкой и требованием надёжности, а не ради галочки. Для небольшого стабильного контура достаточно одного правильно подобранного насоса.

Где ставить циркуляционный насос и как обвязать

Современные насосы с мокрым ротором можно ставить и на подаче, и на обратке, но обратка удобнее: там ниже температура, и насосу легче. Главное — соблюсти положение вала и направление потока, указанные производителем.

Перед насосом ставят фильтр или грязевик: механические примеси и окалина из системы быстро изнашивают проточную часть и подшипники. Особенно это важно в старых системах, где за годы накопилась взвесь, и в первый сезон после запуска.

По обе стороны насоса ставят отсекающую арматуру, чтобы менять или обслуживать его без слива всего контура. В ответственных системах добавляют байпас и обратный клапан, а для сдвоенных схем — автоматику переключения на резерв.

Правильная обвязка так же важна, как сам насос: даже точно подобранный агрегат в плохой обвязке шумит, засоряется и выходит из строя раньше срока. Поэтому мы подбираем насос вместе с арматурой и фильтром, а не отдельной позицией.

Типичные ошибки при подборе циркуляционного насоса

Большинство жалоб на отопление — холодные дальние радиаторы, шум, высокий счёт за электричество, идёт от неверного подбора насоса. Ниже собрали ошибки, которые встречаем чаще всего.

Все они сводятся к одному: считать расход и напор по системе, а не брать насос по мощности с запасом. Если исходных данных не хватает, лучше уточнить тепловую нагрузку и параметры контура до заказа, чем менять насос после монтажа.

• Берут насос по мощности, не считая расход и напор.
• Ставят с большим запасом и получают шум и перерасход.
• Считают напор по этажности, как для водоснабжения.
• Забывают фильтр и отсекающую арматуру в обвязке.
• Не закладывают резерв там, где остановка отопления недопустима.

Главное

Если коротко: циркуляционный насос для отопления подбирают по расходу и напору, а не по мощности. Расход считают по тепловой нагрузке и перепаду температур, напор — по сопротивлению самого нагруженного кольца, а не по этажности. Тип ротора выбирают по масштабу системы, регулирование и резерв закладывают там, где это оправдано, а насос подбирают вместе с обвязкой и фильтром.

Пришлите тепловую мощность и параметры контура, и техотдел ПРОФСНАБИНЖИНИРИНГ подберёт циркуляционный насос под вашу систему отопления и посчитает поставку с полным пакетом документов.

Частые вопросы

Зачем в системе отопления циркуляционный насос?

Чтобы теплоноситель двигался по контуру с нужной скоростью и тепло доходило до всех приборов, а не оседало у котла. Насос делает циркуляцию управляемой, система быстрее выходит на режим и ровнее держит температуру.

Как рассчитать циркуляционный насос для отопления?

Расход считают по тепловой нагрузке и перепаду температур подачи и обратки, напор — по гидравлическому сопротивлению самого нагруженного кольца. Эти две величины задают рабочую точку, по которой подбирают модель.

Почему нельзя брать насос по этажности здания?

Отопительный контур замкнут, вода в нём движется по кругу, а не поднимается. Напор здесь определяет сопротивление труб и приборов, а не высота здания. Расчёт по этажности даёт избыточный напор, шум и перерасход.

Мокрый или сухой ротор выбрать для отопления?

Для зданий среднего размера чаще берут мокрый ротор: он тихий и не требует обслуживания. Сухой ротор мощнее и нужен для крупных систем с большими расходами. Тип выбирают по масштабу и рабочей точке.

Где ставить циркуляционный насос?

Современные насосы с мокрым ротором можно ставить на подаче или на обратке, но обратка удобнее из-за меньшей температуры. Важно соблюсти положение вала и направление потока и поставить перед насосом фильтр.

Нужен ли отоплению насос с частотным регулированием?

Если нагрузка заметно меняется или есть термостаты и зоны — да. Частотный привод подстраивает обороты под реальную потребность, экономит электроэнергию и не гонит воду в перекрытые ветки с шумом.
