Канализационная насосная станция, или КНС, — это заглублённая ёмкость с насосами, которая собирает стоки там, куда они не могут уйти самотёком, и перекачивает их дальше в систему. Мы в ПРОФСНАБИНЖИНИРИНГ производим насосные станции в стеклопластиковом корпусе и подбираем их под объект, поэтому объясним по делу, из чего состоит КНС, как она работает и по каким данным её считают, чтобы станция справлялась, а не захлёбывалась в первый же дождь.
КНС нужна там, где рельеф не позволяет отвести стоки самотёком: канализация не может течь вверх, и когда точка сброса выше источника, стоки собирают в приямок-станцию и поднимают насосами до нужной отметки. Так работают КНС на предприятиях, в посёлках, на объектах с ливневой и хозяйственно-бытовой канализацией. От того, насколько правильно подобрана станция, зависит, будет ли канализация работать стабильно или объект будет регулярно топить.
Разберём, из чего состоит КНС, как она работает, по каким данным её подбирают, чем отличается корпус из стеклопластика и что учесть при заказе. Так вы поймёте, что должно быть в исходных данных для подбора станции, и передадите нам корректную задачу, а не «нужна КНС на объект» без расходов и напоров, по которым станцию и считают.
Из чего состоит канализационная насосная станция

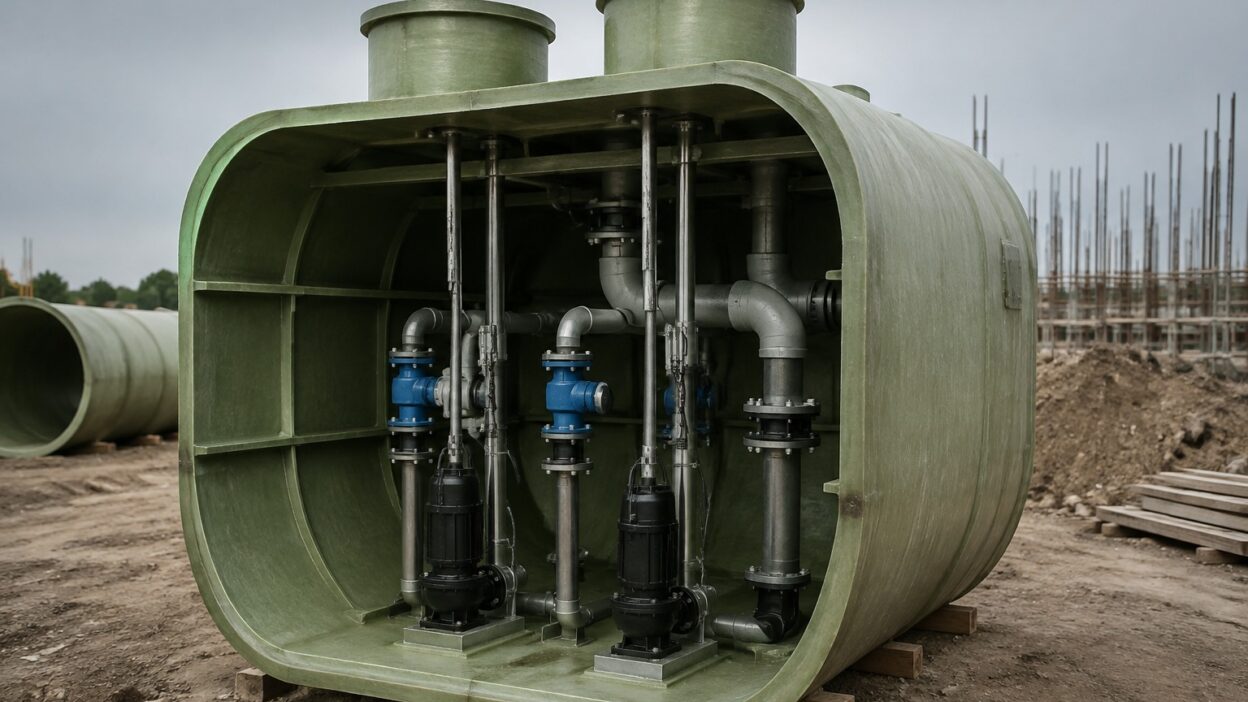

Канализационная насосная станция состоит из нескольких обязательных частей. Основа — корпус, заглублённая герметичная ёмкость, в которой собираются стоки. Внутри стоят насосы, обычно погружные фекальные, которые перекачивают стоки дальше. Есть трубопроводная обвязка с запорной и обратной арматурой, направляющие для монтажа и подъёма насосов, датчики уровня, которые управляют включением, и шкаф управления с автоматикой. Всё это вместе и образует работающую станцию, а не просто бак с насосом.
Каждый элемент важен. Насосы поднимают стоки, датчики уровня командуют, когда включаться и выключаться, обратная арматура не даёт стокам уйти назад, а шкаф управления связывает всё в автоматику, которая работает без постоянного присмотра. Обычно ставят два насоса, рабочий и резервный, чтобы при выходе одного станция не встала. Поэтому подбор КНС — это не выбор одного насоса, а комплект: корпус, насосы, арматура, автоматика и датчики, согласованные между собой.
Как КНС работает на объекте
Работает КНС по простому принципу накопления и перекачки. Стоки самотёком поступают в корпус станции и накапливаются в нём. Датчики уровня следят за наполнением: когда стоки поднимаются до заданной отметки, автоматика включает насос, и он перекачивает их дальше по напорному трубопроводу до точки сброса. Когда уровень падает, насос отключается. Так станция работает циклами, без постоянного присмотра, поднимая стоки туда, куда они сами уйти не могут.
Два насоса работают попеременно или в паре: обычно один основной, второй резервный, а при большом притоке они могут включаться вместе. Такая схема даёт надёжность: если один насос вышел из строя, второй подхватывает, и станция не переполняется. Автоматика следит за уровнями, чередует насосы, чтобы они изнашивались равномерно, и сигнализирует об авариях. Именно эта автоматическая работа и отличает КНС от простой откачки: станция сама справляется со стоками в заданном режиме.
По каким данным подбирают КНС
КНС подбирают по нескольким исходным данным, и без них подбор невозможен. Первое — приток стоков: сколько кубометров в час или в сутки приходит на станцию в пик, ведь считают под максимум, а не под средний расход. Второе, напор: на какую высоту и на какое расстояние нужно поднять стоки до точки сброса. Третье, характер стоков: хозяйственно-бытовые, ливневые или производственные, от этого зависит выбор насосов. Четвёртое, глубина подводящей трубы, задающая заглубление корпуса.
Эти данные связаны между собой. По притоку и напору подбирают насосы нужной производительности, по глубине подвода, высоту корпуса, по характеру стоков, тип насосов и материалов. Ошибка в одном параметре сбивает весь подбор: маломощные насосы не справятся с пиком, а корпус не той глубины не состыкуется с подводящей трубой. Поэтому «нужна КНС» — это ещё не задача: мы всегда просим приток, напор, характер стоков и глубину подвода или помогаем их собрать по объекту.
- Корпус — заглублённая герметичная ёмкость для сбора стоков.
- Насосы (обычно рабочий и резервный) — перекачивают стоки дальше.
- Датчики уровня и шкаф управления — автоматика включения и аварий.
- Запорная и обратная арматура — не дают стокам уйти назад.
- Подбор идёт по притоку, напору, характеру стоков и глубине подвода.
Чем хорош стеклопластиковый корпус КНС
Корпус КНС из стеклопластика хорош тем, что не боится агрессивной среды стоков и влаги. В отличие от металла, стеклопластик не ржавеет, а в отличие от бетона, он герметичен и лёгок, его проще доставить и смонтировать. Стоки — среда агрессивная, и корпус, который в ней не корродирует и не пропускает влагу ни внутрь, ни наружу, служит дольше и надёжнее. Именно поэтому стеклопластиковые КНС стали распространённым решением на современных объектах.
Мы производим КНС в стеклопластиковом корпусе, и это позволяет делать станцию под конкретный объект: нужной высоты под глубину подвода, с нужной обвязкой и комплектацией. Готовая станция приходит на объект собранной и герметичной, а не собирается из бетонных колец на месте. Посмотреть насосные станции и другое насосное оборудование удобно на сайте. Стеклопластиковый корпус — это про долговечность в агрессивной среде и удобство монтажа, а не просто модный материал.
Что делает работу КНС надёжной
Надёжность КНС держится на резервировании и автоматике. Два насоса — рабочий и резервный, дают станции запас: если один выходит из строя, второй подхватывает, и станция не переполняется и не топит объект. Автоматика чередует насосы для равномерного износа, следит за уровнями и сигнализирует об авариях, чтобы неполадку заметили вовремя. Именно поэтому в ответственных КНС не ставят один насос: отказ единственного насоса означал бы остановку всей станции и перелив стоков.
Важна и доступность для обслуживания: насосы в КНС ставят на направляющих, чтобы их можно было поднять и обслужить, не осушая станцию целиком. Стеклопластиковый корпус при этом не корродирует и служит долго, а обслуживания требует в основном насосное оборудование и автоматика. Поэтому надёжная станция — это не только правильно подобранные насосы, но и продуманные резерв, автоматика и удобство обслуживания, заложенные в КНС изначально, а не добавленные потом.
Что учесть при заказе КНС
При заказе КНС учитывают не только сами насосы, но и комплектность станции: корпус, насосное оборудование, арматуру, датчики, шкаф управления, направляющие — всё, что нужно, чтобы станцию можно было смонтировать и запустить. Разрозненная закупка, где корпус от одного поставщика, насосы от другого, автоматика от третьего, часто оборачивается несостыковками на монтаже. Комплектная станция под задачу избавляет от этого: всё подобрано и согласовано между собой заранее.
Учитывают и то, что мы производим КНС сами и поставляем их как комплектное решение с полным пакетом закрывающих документов для юрлиц и ИП. Мы не проектируем систему за вас, но по вашим данным или проекту подбираем и изготавливаем станцию под объект. Пришлите приток, напор и характер стоков — техотдел рассчитает и предложит КНС под задачу. Условия для юрлиц описаны в разделе условия поставки для юрлиц. Так вы получаете готовую станцию под свой объект, а не набор несогласованных позиций.
Главное
Канализационная насосная станция (КНС) — это заглублённая ёмкость с насосами, которая собирает стоки там, куда они не уходят самотёком, и перекачивает их дальше. Состоит она из корпуса, насосов (рабочего и резервного), арматуры, датчиков уровня и шкафа управления, работающих как автоматика. Подбирают КНС по притоку стоков, напору, их характеру и глубине подвода. Стеклопластиковый корпус не ржавеет и герметичен, поэтому служит дольше в агрессивной среде. Заказывают станцию комплектно, под конкретный объект.
Нужна КНС на объект. Пришлите приток, напор и характер стоков в ПРОФСНАБИНЖИНИРИНГ — техотдел рассчитает и предложит насосные станции в стеклопластиковом корпусе под задачу, комплектно и с закрывающими документами, а если данных не хватает, поможем их собрать.
Нужен инженерный подбор оборудования?
Пришлите задачу или фото шильдика вышедшего из строя оборудования — техотдел ПРОФСНАБИНЖИНИРИНГ бесплатно подберёт аналог, посчитает и предложит поставку с полным пакетом закрывающих документов. Работаем с юрлицами и ИП по всей России.
Частые вопросы
Из чего состоит КНС?
Из корпуса, заглублённой герметичной ёмкости для сбора стоков, насосов (обычно рабочего и резервного), трубопроводной обвязки с запорной и обратной арматурой, направляющих для монтажа насосов, датчиков уровня и шкафа управления с автоматикой. Все элементы согласованы между собой: насосы поднимают стоки, датчики командуют включением, обратная арматура не даёт стокам уйти назад, а шкаф связывает всё в автоматику. Поэтому подбор КНС — это комплект, а не выбор одного насоса.
Как работает канализационная насосная станция?
По принципу накопления и перекачки. Стоки самотёком поступают в корпус и накапливаются, датчики уровня следят за наполнением. Когда стоки поднимаются до заданной отметки, автоматика включает насос, и он перекачивает их по напорному трубопроводу до точки сброса, а при падении уровня отключается. Два насоса работают попеременно или в паре: один основной, второй резервный. Автоматика чередует их, следит за уровнями и сигнализирует об авариях, поэтому станция работает без постоянного присмотра.
По каким данным подбирают КНС?
По притоку стоков в пик (сколько кубометров в час или сутки), напору (на какую высоту и расстояние поднять стоки), характеру стоков (хозяйственно-бытовые, ливневые, производственные) и глубине подводящей трубы, которая задаёт заглубление корпуса. По притоку и напору подбирают насосы, по глубине подвода — высоту корпуса, по характеру стоков, тип насосов. Ошибка в одном параметре сбивает весь подбор, поэтому эти данные собирают до заказа или помогаем их определить по объекту.
Чем стеклопластиковый корпус КНС лучше бетонного и металлического?
Стеклопластик не ржавеет, в отличие от металла, и герметичен и лёгок, в отличие от бетона. Стоки — агрессивная среда, и корпус, который в ней не корродирует и не пропускает влагу, служит дольше и надёжнее. Стеклопластиковую станцию проще доставить и смонтировать: она приходит собранной и герметичной, а не собирается из колец на месте. Её можно изготовить нужной высоты под глубину подвода и с нужной комплектацией под конкретный объект.
Можно ли заказать КНС комплектно под объект?
Да, это и разумнее разрозненной закупки. Мы производим КНС сами и поставляем их как комплектное решение: корпус, насосы, арматуру, датчики и шкаф управления, согласованные между собой, с полным пакетом закрывающих документов для юрлиц и ИП. Когда корпус, насосы и автоматика от разных поставщиков, на монтаже часто вылезают несостыковки. Мы не проектируем систему за вас, но по вашим данным или проекту подбираем и изготавливаем станцию под объект.
