Решили сделать водяной тёплый пол в нескольких комнатах, а трубы из них надо как-то свести вместе, настроить и подключить к котлу. В одной точке это делает узел, без которого тёплый пол не собрать, коллектор. Коллектор для тёплого пола — это распределительный узел, который делит поток от котла по отдельным петлям труб и балансирует их: он задаёт в каждую комнату свою температуру и расход, чтобы пол грел равномерно, обычно на 2 и 12 контуров. Разберёмся, что такое коллектор тёплого пола, зачем он нужен в тёплом полу и из чего он состоит. Подобрать коллектор и узлы для тёплого пола помогает наш каталог.
Что такое коллектор тёплого пола

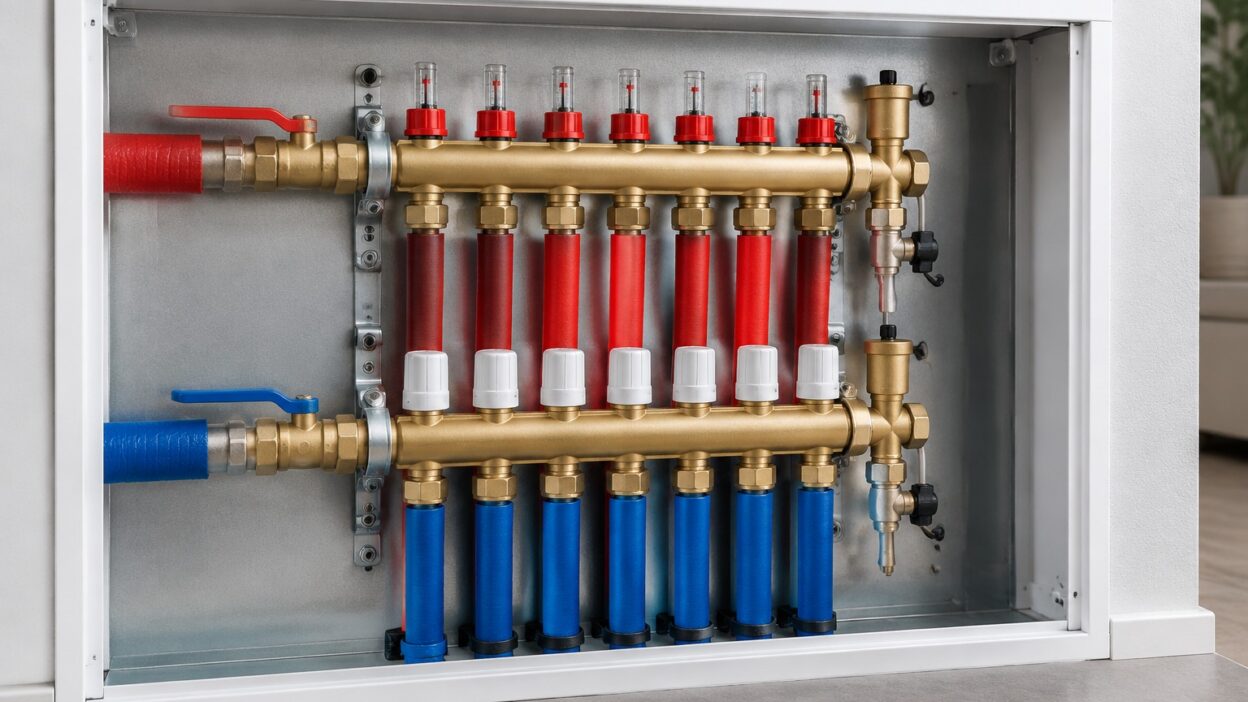

Коллектор тёплого пола — это гребёнка из двух планок, подающей и обратной, к которым подключают петли труб из комнат. Он собирает все контуры в одной точке, распределяет по ним теплоноситель и возвращает остывший обратно к котлу.
Представьте несколько петель трубы, уложенных в стяжку разных комнат. Их надо откуда-то запитать горячей водой и куда-то вернуть остывшую, и делать это управляемо. Эту роль и выполняет коллектор, он же гребёнка. Это две горизонтальные планки с отводами: верхняя подающая раздаёт тёплый теплоноситель от котла по петлям, нижняя обратная собирает остывший и отправляет назад.
К каждому отводу подключается своя петля тёплого пола из конкретной комнаты. Коллектор монтируют в шкаф в удобном месте, и от него лучами расходятся все контуры. Без него трубы разных комнат просто некуда свести и нечем настроить. Подобрать коллектор под число комнат поможем мы.
Зачем нужен коллектор в тёплом полу
Коллектор нужен, чтобы балансировать петли: у комнат разная площадь и длина трубы, и без настройки одни грелись бы сильнее, другие слабее. Коллектор задаёт каждому контуру свой расход, и пол греет равномерно во всех помещениях.
Главная задача коллектора это раздать воду по справедливости, а не просто пустить её в трубы. Петли тёплого пола в разных комнатах отличаются по длине: короткая петля в санузле и длинная в гостиной сопротивляются потоку по-разному, и без настройки горячая вода пошла бы по пути наименьшего сопротивления, перегревая одни комнаты и недогревая другие. На коллекторе каждый контур балансируют расходомерами и вентилями, задавая нужный поток, и пол прогревается ровно везде.
Сюда же подключают автоматику: термоголовки и сервоприводы, которые по комнатному термостату регулируют температуру в каждой зоне отдельно. Так тёплый пол становится и равномерным, и управляемым. Настроить баланс контуров поможем мы.
Из чего состоит коллектор тёплого пола
Коллектор состоит из подающей и обратной гребёнок, расходомеров и регулировочных вентилей, воздухоотводчиков, сливных кранов и фитингов под трубу. К нему добавляют насосно-смесительный узел, который готовит для пола воду нужной, невысокой температуры.
Полный коллекторный узел собирается из нескольких частей.
- Две гребёнки. Подающая и обратная планки с отводами под петли контуров.
- Расходомеры и вентили. Задают и показывают поток в каждом контуре для балансировки.
- Воздухоотводчики и сливы. Стравливают воздух и позволяют слить систему при обслуживании.
- Смесительный узел. Насос и термостатический клапан, которые понижают температуру до нужных полу 35 и 45 градусов.
Отдельно важен смесительный узел: в радиаторы идёт горячая вода под 60 и 70 градусов, а тёплому полу нужна куда более низкая температура, около 35 и 45 градусов, иначе по полу будет больно ходить и стяжка потрескается. Узел подмешивает обратку и готовит нужную температуру. Всё это собирают в коллекторном шкафу. Подобрать комплектный узел поможем мы.
Как подобрать коллектор по числу контуров
Коллектор подбирают по числу петель тёплого пола: на каждую комнату-контур нужен свой отвод, поэтому берут гребёнку на столько выходов, сколько контуров, обычно от 2 до 12. С запасом на 1 отвод на будущее.
Выбор коллектора начинается с подсчёта контуров. Правило простое: один контур это одна петля трубы, и чаще всего это одна комната или зона, а большие помещения делят на 2 и 3 петли, чтобы длина одной не превышала примерно 100 метров. Посчитав все петли по дому, берут коллектор ровно на столько выходов, плюс один про запас, если планируете расширение. Дальше смотрят на материал, латунь или нержавейка надёжнее пластика, и на наличие расходомеров для балансировки.
Под число и длину контуров подбирают и мощность смесительного узла с насосом. Ошибка с числом выходов означает, что контур некуда подключить, поэтому считают заранее. Подобрать коллектор на ваше число контуров поможем мы.
Главное
Если коротко: коллектор тёплого пола — это гребёнка из подающей и обратной планок, которая собирает все петли труб в одной точке, распределяет по ним теплоноситель и возвращает остывший к котлу. Нужен он, чтобы балансировать контуры разной длины расходомерами и вентилями, тогда пол греет равномерно во всех комнатах, и к нему же подключают автоматику. Состоит узел из двух гребёнок, расходомеров, вентилей, воздухоотводчиков и смесительного узла, который готовит воду 35 и 45 градусов, а подбирают коллектор по числу контуров, обычно от 2 до 12. Хотите собрать тёплый пол правильно, подберите коллектор в нашем каталоге.
