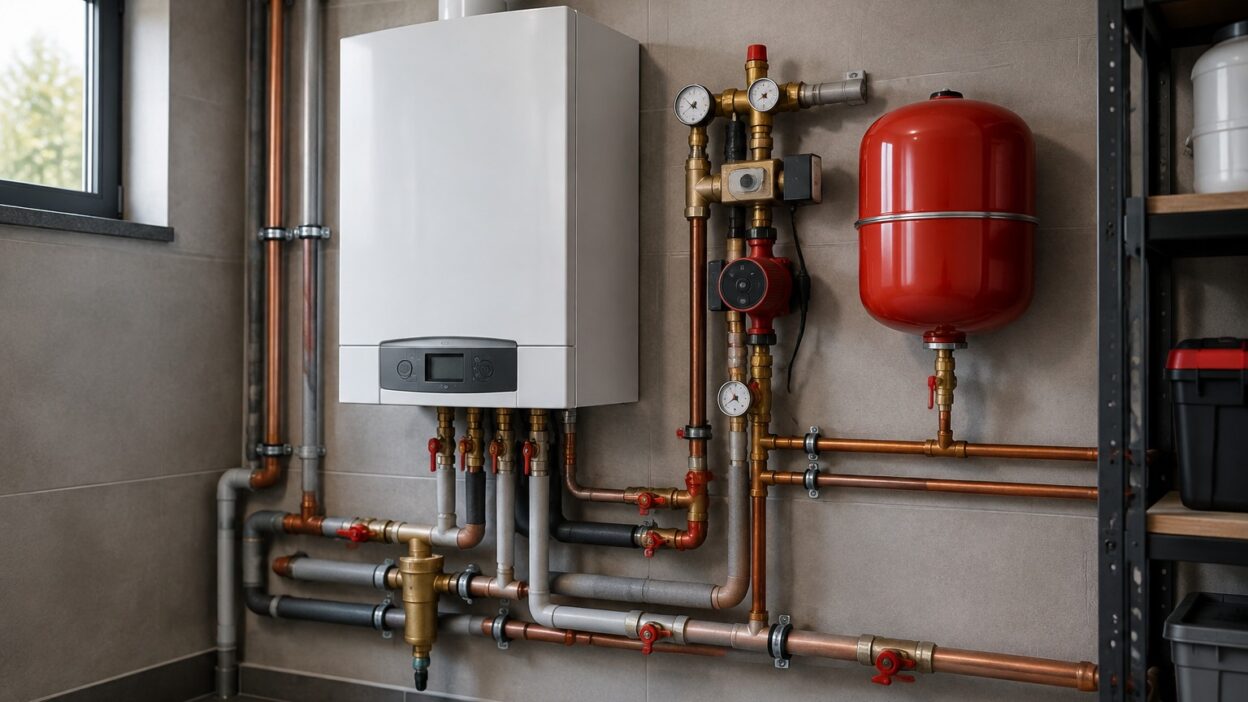

Обвязка котла — это все узлы вокруг котла, которые превращают его из отдельного агрегата в работающую систему отопления. Мы в ПРОФСНАБИНЖИНИРИНГ поставляем отопительное оборудование и объясняем снабженцам: сам котёл греет воду, но без грамотной обвязки он работает опасно и неэффективно, а иногда и вовсе не запускается как надо.
Обвязка — это не набор случайных железок, а продуманная схема защиты и распределения. Она гасит скачки давления, отводит воздух, распределяет теплоноситель по контурам, защищает котёл от перепадов и держит систему в безопасном режиме. Экономия на любом узле оборачивается либо аварией, либо неэффективной работой всей котельной.
Разберём по делу: зачем нужна обвязка котла, из каких узлов она состоит, чем отличается обвязка для разных котлов и систем, что заложить на объект и как собрать её без ошибок. Так вы поймёте, за что отвечает каждый элемент, и не соберёте котельную, в которой котёл работает вслепую и на износ.
Зачем нужна обвязка котла
Главная задача обвязки — безопасность. Котёл греет воду, которая расширяется и создаёт давление, и без группы безопасности, расширительного бака, предохранительной арматуры система может дойти до опасного режима. Обвязка держит давление и температуру в безопасных рамках, защищая и котёл, и людей.
Вторая задача — эффективность. Правильная обвязка распределяет теплоноситель по контурам, поддерживает нужную температуру и не даёт котлу работать рывками. Без неё котёл греет вслепую, часть тепла теряется, а оборудование изнашивается быстрее из-за неравномерной работы.
Третья задача — управляемость и защита самого котла. Обвязка позволяет регулировать систему, отсекать контуры для обслуживания и беречь котёл от холодной обратки и грязи в теплоносителе. Без этого дорогой котёл живёт меньше и работает хуже, чем мог бы.
Из каких узлов состоит обвязка
Ядро защиты — группа безопасности. В неё входят предохранительный клапан, автоматический воздухоотводчик, манометр: клапан сбрасывает лишнее давление, воздухоотводчик убирает воздух, манометр показывает состояние системы. Без группы безопасности котёл эксплуатировать нельзя, это базовый узел обвязки.
Обязателен и расширительный бак. Он принимает в себя расширяющийся при нагреве теплоноситель, не давая давлению расти до опасного, поэтому его подбирают по объёму системы. Без бака давление скачет, срабатывает предохранительный клапан и теряется теплоноситель.
Дальше идут узлы циркуляции и распределения. Вот что обычно входит в обвязку котла:
- Группа безопасности: предохранительный клапан, воздухоотводчик, манометр.
- Расширительный бак под объём системы.
- Циркуляционный насос для движения теплоносителя.
- Запорная арматура для отсечки узлов и котла.
- Фильтр-грязевик, защищающий котёл и насос от грязи.
Какие узлы за что отвечают
Циркуляционный насос создаёт движение теплоносителя. Он гоняет воду по системе, чтобы тепло доходило до радиаторов и контуров, а не застаивалось у котла. Без насоса или при неверном его подборе часть системы остаётся холодной, а котёл перегревается на своём участке.
Запорная арматура даёт возможность обслуживать систему. Краны и клапаны позволяют отсечь котёл, насос или контур для ремонта, не сливая всю систему. Это то, что превращает котельную в обслуживаемую, а не в монолит, который при любой поломке приходится осушать целиком.
Грязевик и фильтр берегут дорогое оборудование. Они задерживают окалину и грязь из системы, которые иначе изнашивают насос и забивают теплообменник котла. Подобрать регулирующую и защитную арматуру под котёл удобнее с инженерным подбором.
Чем обвязка отличается для разных систем
Простая система с одним контуром обходится базовой обвязкой. Один котёл, один контур отопления — здесь достаточно группы безопасности, бака, насоса и арматуры. Это минимальная схема, которая уже даёт безопасную и рабочую котельную для небольшого объекта.
Многоконтурная система требует распределения. Когда есть отопление, тёплый пол, горячее водоснабжение и разные температуры, в обвязку добавляют коллекторы, смесительные узлы и гидроразделитель. Они согласуют контуры между собой, чтобы каждый получал нужный режим, а котёл работал стабильно.
Мощные и ответственные котельные обвязывают с резервированием. Там закладывают сдвоенные насосы, дополнительную автоматику и защиту, чтобы отказ одного узла не останавливал отопление. Чем ответственнее объект, тем сложнее и продуманнее обвязка, и это учитывают на этапе проекта.
Что заложить в обвязку на объект
Сначала определяют тип котла и систему. Настенный или напольный котёл, число контуров, наличие тёплого пола и ГВС задают, какой будет обвязка. От этого зависит и набор узлов, и их параметры, поэтому сначала описывают систему, а уже потом подбирают железо под неё.
Дальше подбирают узлы под параметры. Группу безопасности под давление системы, расширительный бак под её объём, насос под напор с расходом, арматуру под диаметры — всё согласованно. Узел с неподходящими параметрами либо не выполняет свою роль, либо работает на грани, что снижает надёжность.
И закладывают запас на обслуживание и защиту. Запорная арматура для отсечки, грязевик, доступ к узлам для ремонта делают котельную живучей. Отправьте параметры котла и системы на подбор, и мы поможем собрать обвязку под объект.
Как собрать обвязку без ошибок
Начинают с полной схемы, а не с отдельных деталей. Обвязку проектируют как систему: сначала понимают, что за котёл, какие контуры и режимы нужны, а потом набирают узлы под эту схему. Сбор из случайных позиций без общей логики — прямой путь к нестыковкам и переделкам.
Дальше не экономят на защите и арматуре. Группа безопасности, расширительный бак, грязевик и запорная арматура кажутся мелочью на фоне котла, но именно они защищают его и делают котельную безопасной и обслуживаемой. Экономия здесь оборачивается авариями и дорогим ремонтом.
И берут обвязку согласованным комплектом. Когда узлы подобраны под один котёл и одну систему, обвязка работает предсказуемо, а закрывающие документы для юрлиц оформляются на всю поставку сразу. Опишите объект нам, и мы поможем собрать обвязку котла под вашу котельную.
Главное
Обвязка котла — это все узлы вокруг котла, которые превращают его из отдельного агрегата в работающую и безопасную систему отопления. Она решает три задачи: безопасность (группа безопасности с предохранительным клапаном, воздухоотводчиком, манометром плюс расширительный бак держат давление и температуру в рамках), эффективность (насос и распределение дают равномерную работу) и защиту самого котла (арматура и грязевик берегут его от холодной обратки, грязи и облегчают обслуживание). В базовую обвязку входят группа безопасности, расширительный бак под объём системы, циркуляционный насос, запорная арматура, фильтр-грязевик. Для многоконтурных систем добавляют коллекторы, смесительные узлы, гидроразделитель, а для ответственных котельных, резервирование. Подбирают узлы под тип котла, число контуров и параметры системы, не экономят на защите и арматуре и берут обвязку согласованным комплектом.
