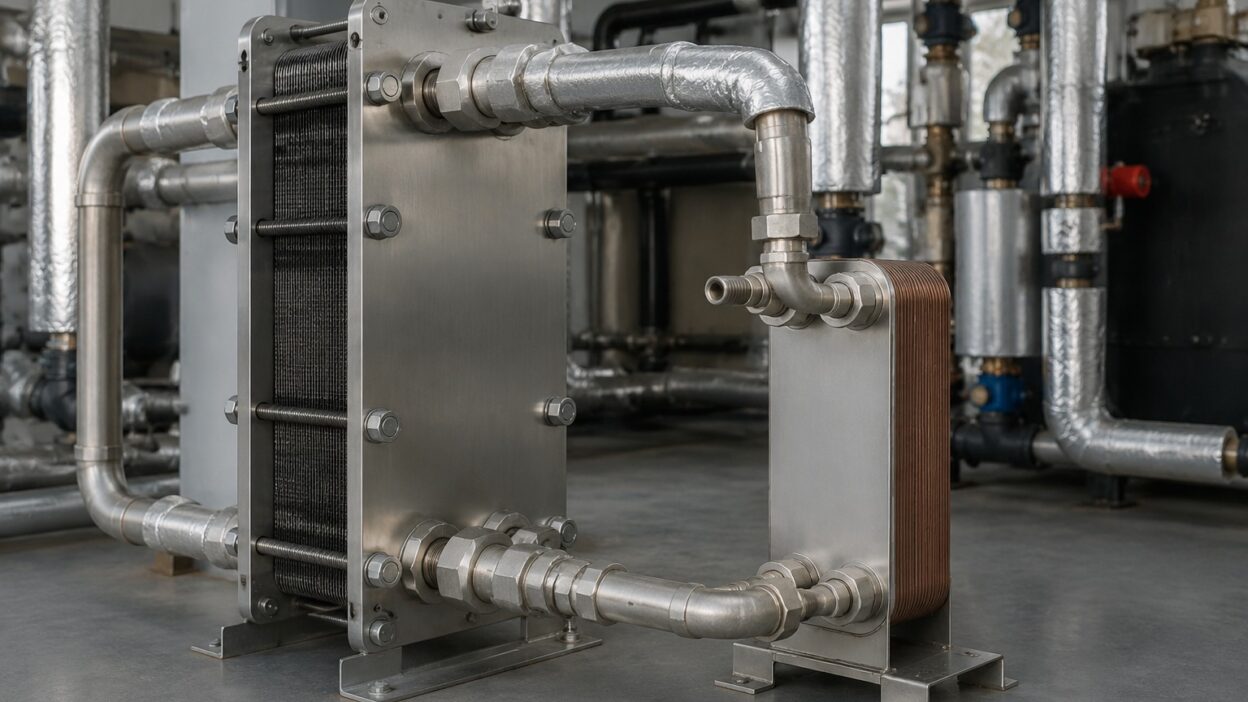

Пластинчатый теплообменник: разборный или паяный — что выбрать под задачу

Разборный или паяный пластинчатый теплообменник — вопрос, который решают на этапе подбора, и цена ошибки вылезает в эксплуатации: паяный аппарат нельзя разобрать и почистить, а разборный стоит дороже и занимает больше места. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем пластинчатые теплообменники под задачу и объясним разницу так, чтобы вы выбрали аппарат под свою среду и режим, а не наугад.

Оба теплообменника работают одинаково: передают тепло от одной среды к другой через пакет пластин, не смешивая потоки. Но собраны они по-разному. В разборном пластины стянуты в раму на прокладках и его можно раскрутить, в паяном пластины спаяны в единый герметичный блок. Из этого и вытекает вся разница в обслуживании, цене, габаритах и области применения.

Разберём, чем разборный теплообменник отличается от паяного, где нужен каждый, что проще обслуживать и чистить и что учесть при подборе. Так вы не поставите неразборный аппарат на грязную среду, где его нечем будет чистить, и не переплатите за разборный там, где хватило бы компактного паяного.

Разборный и паяный теплообменник: в чём разница

Разница в способе сборки пакета пластин. В разборном пластинчатом теплообменнике пластины стянуты между плитами шпильками, а между ними стоят резиновые прокладки. Такой аппарат можно раскрутить, добавить или убрать пластины, промыть и заменить прокладки. В паяном теплообменнике пластины спаяны между собой в герметичный моноблок, разобрать его нельзя, зато он компактнее и не имеет прокладок, которые стареют.

Из этой конструкции вытекает всё остальное. Разборный теплообменник ремонтопригоден, гибок по мощности и терпим к загрязнённым средам, но крупнее, дороже и требует ухода за прокладками. Паяный компактнее, дешевле и герметичнее, но неразборный: почистить механически или нарастить его нельзя, а при выходе из строя его меняют целиком. Поэтому выбор идёт от среды, режима и того, нужна ли разборка.

Разборный теплообменник: где он нужен

Разборный теплообменник нужен там, где важны обслуживание, чистка и возможность менять мощность. Его выбирают для тепловых пунктов, систем ГВС и отопления средних и крупных зданий, для сред, которые загрязняются и требуют периодической промывки. Раз аппарат можно раскрутить, его пластины моют от накипи и отложений, а прокладки меняют, продлевая срок службы без замены всего теплообменника.

Ещё одно достоинство — гибкость. Если нагрузка на систему выросла, в разборный теплообменник добавляют пластины и поднимают мощность, не покупая новый аппарат. Это удобно на объектах, где параметры могут меняться. Плата за ремонтопригодность и гибкость, цена, габариты и уход за прокладками. Там, где важны обслуживаемость и запас на развитие, разборный теплообменник оправдан и служит долго.

Паяный теплообменник: где он выигрывает

Паяный теплообменник выигрывает там, где нужны компактность, герметичность и невысокая цена на умеренных мощностях. Его ставят в котельных, узлах отопления и ГВС небольших объектов, в системах, где среда чистая и не требует регулярной чистки. Отсутствие прокладок означает, что нечему стареть и подтекать, а моноблок занимает мало места и стоит дешевле разборного аналога.

Ограничение вытекает из того же моноблока: паяный теплообменник нельзя разобрать и почистить механически, поэтому его берегут от грязных сред и защищают фильтрами. При засоре или выходе из строя его меняют целиком, а не ремонтируют. На чистых средах и стабильной нагрузке это не проблема, и паяный аппарат работает долго и без хлопот. Его ниша — компактные узлы, где разборка не нужна.

• Разборный — пластины на прокладках, можно раскрутить, промыть, нарастить.
• Паяный — спаянный моноблок, компактный и герметичный, но неразборный.
• Разборный — тепловые пункты, ГВС и отопление средних и крупных зданий.
• Паяный — компактные узлы на чистой среде и умеренной мощности.
• Грязная среда и запас на развитие — разборный; чистая среда и место — паяный.

Что проще обслуживать и чистить

По обслуживанию разборный теплообменник вне конкуренции: его раскручивают, пластины моют от накипи и отложений, изношенные прокладки меняют. Это позволяет вернуть аппарат в рабочее состояние без покупки нового, что важно для сред, склонных к загрязнению, и для объектов, где теплообменник работает под нагрузкой годами. Обслуживание планируют заранее, зато срок службы аппарата ощутимо выше.

Паяный теплообменник механически не обслуживают: почистить его пластины изнутри щёткой нельзя. Против отложений применяют химическую промывку, а от грязи защищают фильтрами на входе. Пока среда чистая, это не мешает, но на загрязнённой среде без возможности разборки аппарат быстрее теряет эффективность и в итоге требует замены целиком. Поэтому под грязные среды и регулярную чистку берут разборный, а не паяный.

Что учесть при подборе теплообменника

При подборе теплообменника отталкиваются от задачи: какие среды, их температуры и расходы, какая нужна мощность и насколько среда склонна к загрязнению. Под эти параметры считают площадь теплообмена и число пластин, а тип аппарата, разборный или паяный, выбирается уже под условия: нужна ли чистка и запас на рост нагрузки или важнее компактность и цена. Ошибка обычно в том, что тип выбирают раньше расчёта.

Учитывают и место под установку, и требования к обслуживанию, и перспективу изменения нагрузки. Мы считаем подбор теплообменника по вашим средам и режимам и подсказываем, где оправдан разборный, а где достаточно паяного. Прислать задачу можно через условия поставки для юрлиц: техотдел бесплатно подберёт аппарат и посчитает, а поставку оформим с полным пакетом закрывающих документов.

Как выбрать разборный или паяный под задачу

Выбор сводится к нескольким вопросам. Среда чистая или склонна к загрязнению? Нужна ли чистка и запас на рост мощности? Важнее компактность и цена или ремонтопригодность? Если среда грязная, нагрузка может расти и важно обслуживание — это разборный теплообменник. Если среда чистая, мощность умеренная и важны место и цена, паяный. Ответы на эти вопросы почти всегда однозначно указывают на тип.

Там, где сомнения остаются, их снимает расчёт под конкретные параметры. Мы как поставщик инженерного оборудования подбираем пластинчатые теплообменники под задачу и отопительное оборудование в комплексе, чтобы теплообменник встал в систему без сюрпризов. Скажем честно, где переплата за разборный не нужна, а где на паяном вы потом потеряете на невозможности чистки. Подбор бесплатный, поставка по всей России юрлицам и ИП.

Главное

Разборный или паяный теплообменник выбирают под среду и режим. Разборный собран на прокладках, его можно раскрутить, промыть и нарастить пластинами, поэтому он нужен для тепловых пунктов, ГВС и отопления средних и крупных зданий и для загрязнённых сред. Паяный — герметичный компактный моноблок дешевле, но неразборный: его берут на чистые среды и умеренные мощности. Тип аппарата подбирают после расчёта, а не до него.

Подбираете пластинчатый теплообменник и не знаете, разборный или паяный. Пришлите среды и параметры через условия поставки для юрлиц: техотдел ПРОФСНАБИНЖИНИРИНГ бесплатно посчитает и подберёт аппарат под задачу, поставка юрлицам и ИП по всей России с полным пакетом документов.

Частые вопросы

Чем разборный теплообменник отличается от паяного?

Способом сборки. В разборном пластины стянуты в раму на резиновых прокладках, его можно раскрутить, промыть, заменить прокладки и добавить пластины. В паяном пластины спаяны в герметичный моноблок: он компактнее и дешевле, без прокладок, но разобрать и почистить механически его нельзя. Отсюда разница в обслуживании, цене, габаритах и области применения.

Где нужен разборный пластинчатый теплообменник?

В тепловых пунктах, системах ГВС и отопления средних и крупных зданий, а также на средах, которые загрязняются и требуют промывки. Его можно раскрутить, помыть пластины от накипи и заменить прокладки, продлевая срок службы. Плюс он гибок по мощности: при росте нагрузки в него добавляют пластины. Это оправдано там, где важны обслуживание и запас на развитие.

Где выигрывает паяный теплообменник?

Там, где нужны компактность, герметичность и невысокая цена на умеренных мощностях, а среда чистая. Его ставят в котельных и узлах отопления и ГВС небольших объектов. Без прокладок нечему стареть и подтекать, моноблок занимает мало места и дешевле. Но его нельзя разобрать и почистить механически, поэтому его берегут от грязных сред и защищают фильтрами, а при засоре меняют целиком.

Какой теплообменник проще обслуживать?

Разборный: его раскручивают, пластины моют от накипи, изношенные прокладки меняют, возвращая аппарат в строй без покупки нового. Паяный механически не обслуживают, против отложений применяют химическую промывку, а от грязи защищают фильтрами. На чистой среде это не мешает, но на загрязнённой без разборки аппарат быстрее теряет эффективность, поэтому под грязные среды берут разборный.

Как подбирают пластинчатый теплообменник?

От задачи: какие среды, их температуры и расходы, нужная мощность и склонность среды к загрязнению. Под эти параметры считают площадь теплообмена и число пластин, а тип аппарата выбирают под условия — нужна ли чистка и запас на рост нагрузки или важнее компактность и цена. Тип выбирают после расчёта, а не до него. Мы считаем подбор по вашим средам и режимам бесплатно.
