Под насосом появилась лужа, а напор стал падать? Чаще всего виновато торцевое уплотнение, маленький, но критичный узел, от которого зависит, течёт насос или держит. Разберёмся, что такое торцевое уплотнение насоса, зачем оно нужно, по каким признакам понять, что пора менять, и как продлить его срок службы. Торцевое уплотнение, ведь это узел из двух прижатых друг к другу гладких колец, через который проходит вал насоса: оно не даёт перекачиваемой жидкости вытекать наружу вдоль вала.
Между кольцами держится плёнка толщиной в доли микрона, а сухой ход убивает пару трения за 10-20 секунд работы без жидкости, менять уплотнение обычно приходится раз в 2-3 года.
Это расходный элемент, от его состояния напрямую зависит герметичность насоса и его безаварийная работа. Подобрать насос или уплотнение на замену поможет наш каталог.
Что такое торцевое уплотнение насоса

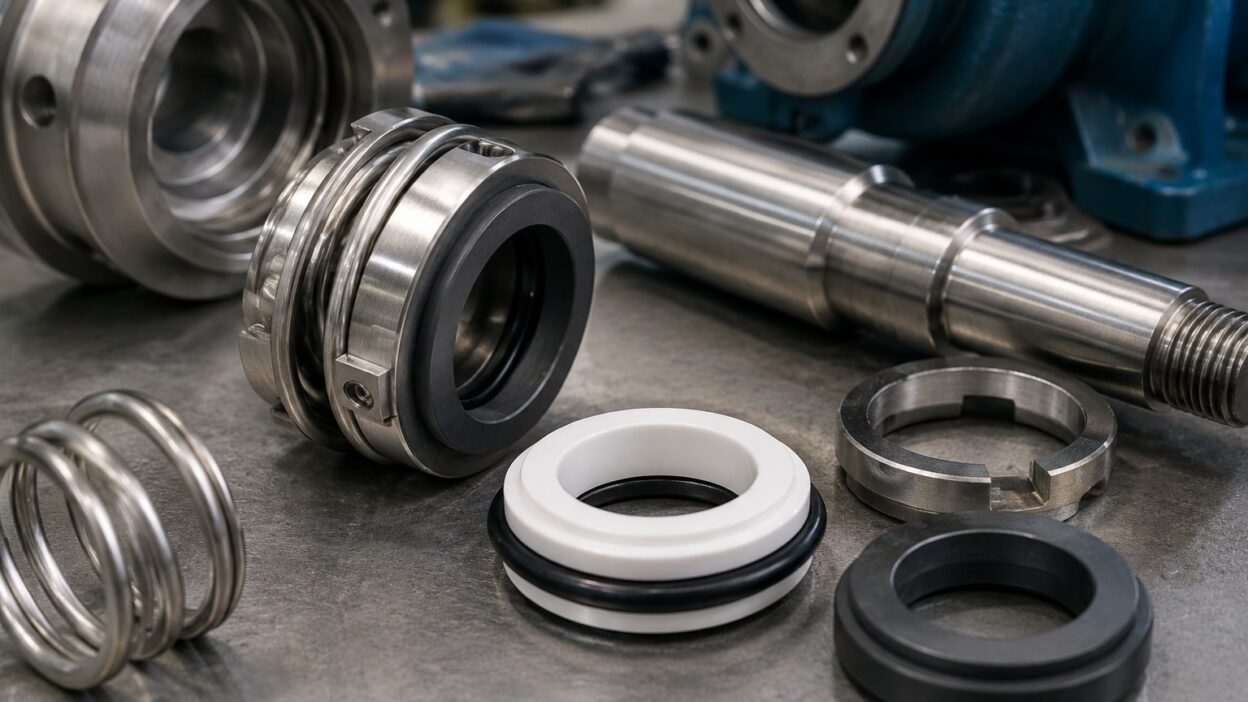

Торцевое уплотнение насоса, ведь это пара идеально притёртых колец, вращающегося, неподвижного, которые прижаты торцами друг к другу пружиной и образуют тонкую плёнку жидкости между собой. Через это место вал выходит из корпуса, и уплотнение не даёт среде течь наружу вдоль вала. Оно пришло на смену сальниковой набивке и держит герметичность куда лучше.
Торцевое уплотнение состоит из нескольких частей.
- Пара трения. Два гладких кольца, прижатых торцами.
- Прижим. Пружина, держащая кольца сомкнутыми.
- Вторичные уплотнители. Резиновые кольца по валу и корпусу.
Первое, зачем оно вообще: вал насоса выходит из корпуса наружу, и в этом месте среда стремится вытечь вдоль вращающегося вала, задача уплотнения, перекрыть этот путь, оставаясь герметичным при вращении. Второе, как устроено: сердце узла, ведь это пара трения, два кольца с идеально плоскими притёртыми торцами, одно вращается вместе с валом, второе неподвижно в корпусе, пружина прижимает их друг к другу.
Третье, как держит: между торцами колец остаётся тончайшая, в микроны, плёнка жидкости, она одновременно смазывает и охлаждает поверхности и не даёт среде прорваться наружу, то есть уплотнение работает на грани между сухим трением и протечкой. Четвёртое, материалы: кольца делают из твёрдых износостойких материалов, графит, карбид кремния, керамика, под среду и температуру, а вторичные уплотнители, резиновые кольца, подбирают под жидкость.
Пятое, чем лучше набивки: старый сальник всегда понемногу подкапывает и требует подтяжки, торцевое уплотнение при исправной работе практически сухое и герметичное, поэтому им оснащают большинство современных насосов. Шестое, ведь это расходник: как бы хорошо оно ни работало, пара трения изнашивается и уплотнение со временем требует замены, ведь это нормально. Как понять, что пора менять, дальше. Мы подбираем уплотнение или насос в сборе под вашу задачу.
Когда менять торцевое уплотнение
Менять торцевое уплотнение пора, когда насос начал подтекать по валу, появился капёж или лужа под ним, вырос шум или свист в зоне уплотнения, упал напор или насос стал греться. Небольшой капёж быстро переходит в струю, поэтому тянуть нельзя, изношенное уплотнение губит вал и подшипники и может вывести насос из строя целиком.
О том, что уплотнение пора менять, говорят несколько признаков.
- Протечка. Капёж или лужа под насосом по валу.
- Шум. Свист, шуршание или скрип в зоне уплотнения.
- Режим. Падение напора, перегрев, вибрация.
Первое, протечка, ведь это самый явный сигнал: если под насосом появляется капёж или лужа, а жидкость идёт именно по валу в зоне между корпусом и двигателем, значит пара трения уже не держит, сначала это несколько капель в минуту, но зазор растёт быстро, и капёж переходит в постоянную течь. Второе, звук: свист, шипение, шуршание или скрип в районе уплотнения говорят, что кольца работают всухую или повреждены, часто это следствие работы насоса без жидкости хотя бы недолго.
Третье, изменение режима: падение напора, перегрев корпуса в зоне уплотнения, возросшая вибрация косвенно указывают на проблемы узла. Четвёртое, почему нельзя тянуть: протечка, ведь это не только лужа, через неё уходит среда, а воздух может подсасываться внутрь, кроме того, подтекающая жидкость попадает на подшипники и вал, разрушая их, в итоге вместо копеечного уплотнения придётся менять дорогие узлы или весь насос.
Пятое, типичные причины износа: сухой ход, абразив, грязь в жидкости, перегрев, несовместимость материалов со средой, кавитация, вибрация из-за расцентровки. Шестое, что делать при обнаружении: насос останавливают и меняют уплотнение, а заодно проверяют причину, иначе новое быстро повторит судьбу старого. Седьмое, плановая профилактика: на ответственных насосах уплотнение осматривают и меняют по регламенту, не дожидаясь течи. Как продлить срок службы уплотнения, дальше. Мы поможем подобрать уплотнение под среду и режим.
Как продлить срок службы уплотнения
Продлить срок службы торцевого уплотнения помогает защита от сухого хода, чистая среда, правильный подбор материалов и точная центровка насоса с двигателем. Большинство преждевременных отказов, ведь это не брак уплотнения, а условия работы: запуск без жидкости, грязь, перегрев, вибрация. Убрать эти причины, и узел ходит долго.
Срок службы уплотнения зависит от нескольких вещей.
- Без сухого хода. Защита, не дающая пустить насос без жидкости.
- Чистая среда. Фильтрация от абразива и грязи.
- Подбор и центровка. Материалы под среду, точная соосность.
Первое и важнейшее, не допускать сухого хода: пара трения смазывается и охлаждается перекачиваемой жидкостью, а без неё кольца мгновенно перегреваются и выходят из строя за секунды, поэтому ставят защиту от сухого хода, реле давления, датчики уровня, следят за заливкой насоса перед пуском. Второе, чистота среды: абразив, песок, грязь в жидкости царапают притёртые торцы и убивают уплотнение, поэтому на загрязнённых средах ставят фильтры, а под конкретную среду подбирают стойкие материалы колец, карбид кремния и подобные.
Третье, правильный подбор: уплотнение должно соответствовать среде, температуре, давлению, неверно выбранные материалы вторичных уплотнителей разбухают или дубеют, выбирайте узел под реальные условия, а не что подвернулось. Четвёртое, центровка, монтаж: расцентровка вала насоса и двигателя, перекосы и биение бьют по уплотнению, важно выставить агрегат строго соосно и убрать расхождение осей, а при монтаже уплотнения соблюдают чистоту и аккуратность, грязь, царапины при установке сокращают ресурс.
Главное
Если коротко: торцевое уплотнение, ведь это пара притёртых колец, прижатых пружиной, через которую вал выходит из корпуса насоса, тонкая плёнка жидкости между ними смазывает узел и не даёт среде течь наружу вдоль вала, ведь это расходный элемент. Менять уплотнение пора при протечке по валу, капеже или луже под насосом, свисте, шуме в зоне узла, падении напора, перегреве, тянуть нельзя, изношенное уплотнение губит вал и подшипники и выводит насос из строя.
Продлевает срок службы защита от сухого хода, чистая среда, верный подбор материалов под условия и точная центровка насоса с двигателем, большинство отказов, ведь это не брак, а условия работы. Подобрать уплотнение или насос на замену поможет наш каталог.
