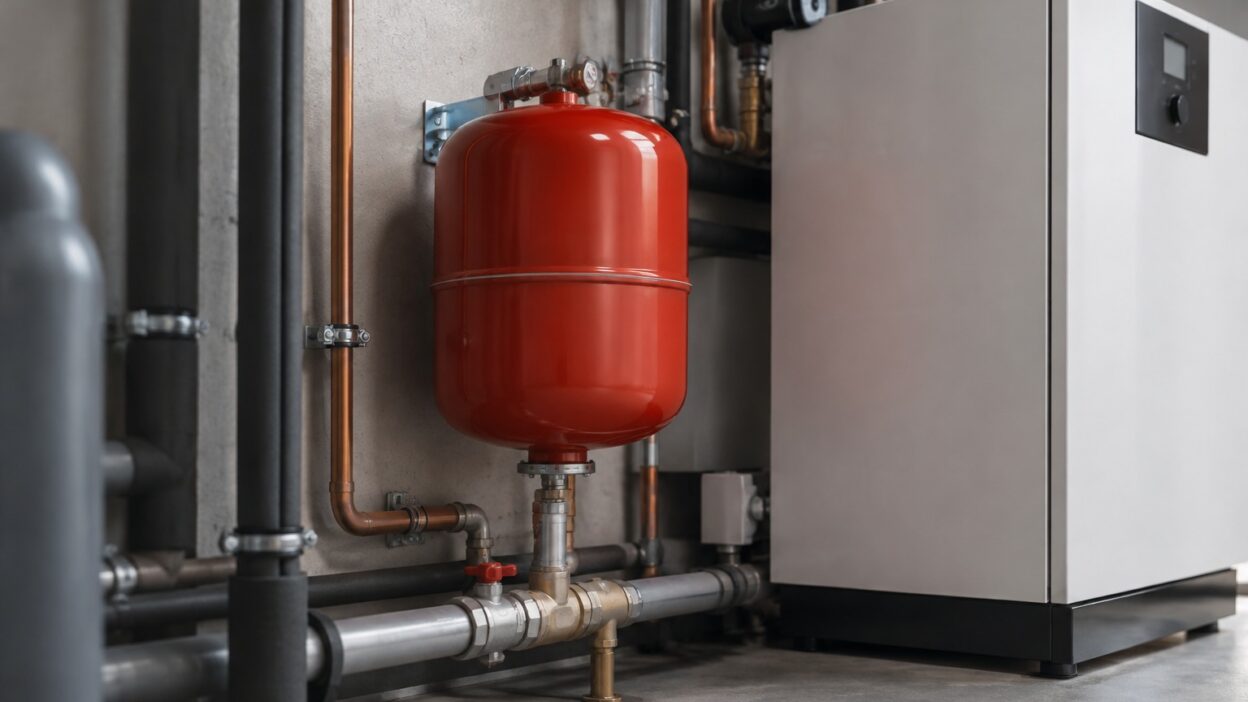

При сборке отопления монтажник ставит красный бачок сбоку от котла, а заказчик не понимает, зачем он нужен и можно ли на нём сэкономить. Расширительный бак в отоплении: нужен, чтобы гасить расширение воды при нагреве, поэтому расширительный бак защищает систему от скачков давления. Подобрать оборудование для отопления помогаем мы. Разберём, зачем нужен расширительный бак, как он работает и как подобрать его объём.
Зачем нужен расширительный бак
Расширительный бак нужен, чтобы принимать излишек воды, который образуется при её нагреве, ведь вода при нагреве расширяется. Без бака давление в закрытой системе резко растёт, и срабатывает сбросной клапан или страдает оборудование.
Разберём суть. Вода при нагреве расширяется, и этому излишку нужно куда-то деться.
- Вода расширяется: при нагреве её объём увеличивается.
- Бак принимает излишек: компенсирует расширение объёма.
- Давление под контролем: система не идёт вразнос при нагреве.
Вода, как и любая жидкость, при нагреве расширяется в объёме: при прогреве системы отопления от холодного состояния до рабочей температуры объём теплоносителя заметно увеличивается. В закрытой системе (а большинство современных систем закрытые) этому лишнему объёму некуда деться, и если бы не расширительный бак, давление резко бы росло при каждом нагреве. Расширительный бак решает эту задачу: это ёмкость, разделённая мембраной на две части, водяную и воздушную (с газом под давлением).
Когда вода нагревается и расширяется, излишек перетекает в бак, сжимая воздушную камеру, а когда система остывает, вода возвращается в систему. Так бак работает как буфер, сглаживая колебания объёма и удерживая давление в безопасных пределах. Без него при каждом нагреве давление подскакивало бы, срабатывал предохранительный (сбросной) клапан, теплоноситель уходил бы, а перепады давления изнашивали бы котёл, соединения и приборы.
То есть расширительный бак, ведь это не второстепенная деталь, а обязательный элемент защиты закрытой системы отопления. Экономить на нём или ставить не тот объём, значит подвергать систему риску. Как именно он работает, разберём дальше. Мы помогаем подобрать расширительный бак под конкретную систему отопления.
Как работает расширительный бак
Расширительный бак работает за счёт мембраны, делящей его на водяную и воздушную камеры. При нагреве излишек воды входит в бак и сжимает воздух под заданным давлением, при остывании вода возвращается в систему. Давление воздуха в баке настраивают под систему.
- Устройство. внутри бака эластичная мембрана делит корпус на две части, в одну поступает теплоноситель, в другой находится воздух или инертный газ под определённым давлением (преднастройка).
- Нагрев. когда система прогревается и вода расширяется, её излишек давит на мембрану и перетекает в водяную камеру, сжимая воздух в воздушной.
- Компенсация. за счёт сжатия воздуха бак принимает лишний объём, и давление в системе не превышает безопасных значений.
- Остывание. когда система остывает и вода сжимается, сжатый воздух выталкивает её обратно в систему, поддерживая давление.
- Преднастройка давления. в воздушной камере бака заранее выставляют давление, согласованное с параметрами системы (обычно чуть ниже давления заполнения), от этого зависит, правильно ли бак работает.
- Связь с другими элементами. бак работает в паре с предохранительным клапаном и манометром, вместе они образуют группу безопасности.
- Если бак неисправен. потерял давление воздуха или порвалась мембрана, система снова начинает сбрасывать теплоноситель и скакать по давлению, поэтому бак периодически проверяют. По сути бак, ведь это простой, но точно настроенный буфер давления. Как подобрать его объём, разберём дальше.
Мы подбираем бак и его настройку под параметры конкретной системы.
Как подобрать объём бака
Объём расширительного бака подбирают под объём теплоносителя в системе и её параметры: ориентировочно бак берут порядка 10% от общего объёма воды в системе, но точный расчёт учитывает температуру, давление и тип системы. Заниженный бак не справится.
- Главный принцип. объём бака должен быть достаточным, чтобы принять всё расширение воды при максимальном нагреве, слишком маленький бак переполнится, и давление всё равно подскочит.
- Ориентир по объёму. на практике часто отталкиваются от правила, что бак берут порядка 10% от общего объёма теплоносителя в системе, ведь это грубая прикидка для старта.
- Точный расчёт. корректный объём считают по формуле, учитывая полный объём воды в системе, максимальную температуру нагрева, начальное и максимальное давление и коэффициент расширения, поэтому под большие и сложные системы бак рассчитывают, а не берут на глаз.
- Объём системы. чем больше в системе воды (длинные контуры, много радиаторов, тёплые полы), тем больше нужен бак.
- Тип системы. для отопления и, например, водоснабжения баки разные, важно брать бак под нужную задачу.
- Запас. небольшой запас по объёму лучше, чем впритык, но и чрезмерно большой бак не нужен.
- Преднастройка. после подбора важно правильно выставить давление воздуха в баке под систему. Если сомневаетесь, объём, параметры бака лучше рассчитать, а не угадывать, ведь ошибка приводит к сбросам теплоносителя и износу оборудования.
Мы помогаем рассчитать и подобрать расширительный бак нужного объёма под вашу систему.
Главное
Расширительный бак нужен, чтобы принимать излишек воды при её нагреве, ведь вода расширяется, а без бака давление в закрытой системе резко растёт, срабатывает сбросной клапан, страдает оборудование. Работает бак за счёт мембраны, делящей его на водяную и воздушную камеры: при нагреве излишек воды сжимает воздух, при остывании вода возвращается в систему, а давление воздуха настраивают под систему.
Объём бака подбирают под объём теплоносителя и параметры системы, ориентировочно порядка 10% от объёма воды, но точный расчёт учитывает температуру, давление, тип системы, ведь заниженный бак не справится. Собираете или обновляете отопление, поможем подобрать расширительный бак нужного объёма, обратитесь к нам.
