Заказчик слышит от монтажников про обвязку котла и видит рядом с котлом клубок труб и клапанов, но не понимает, зачем всё это и нельзя ли проще. Узел обвязки котла: это комплект оборудования, соединяющий котёл с системой, поэтому обвязка котла отвечает за безопасную и правильную работу отопления. Подобрать оборудование для обвязки помогаем мы. Разберём, что такое узел обвязки котла, что в него входит и зачем нужна грамотная сборка узла.

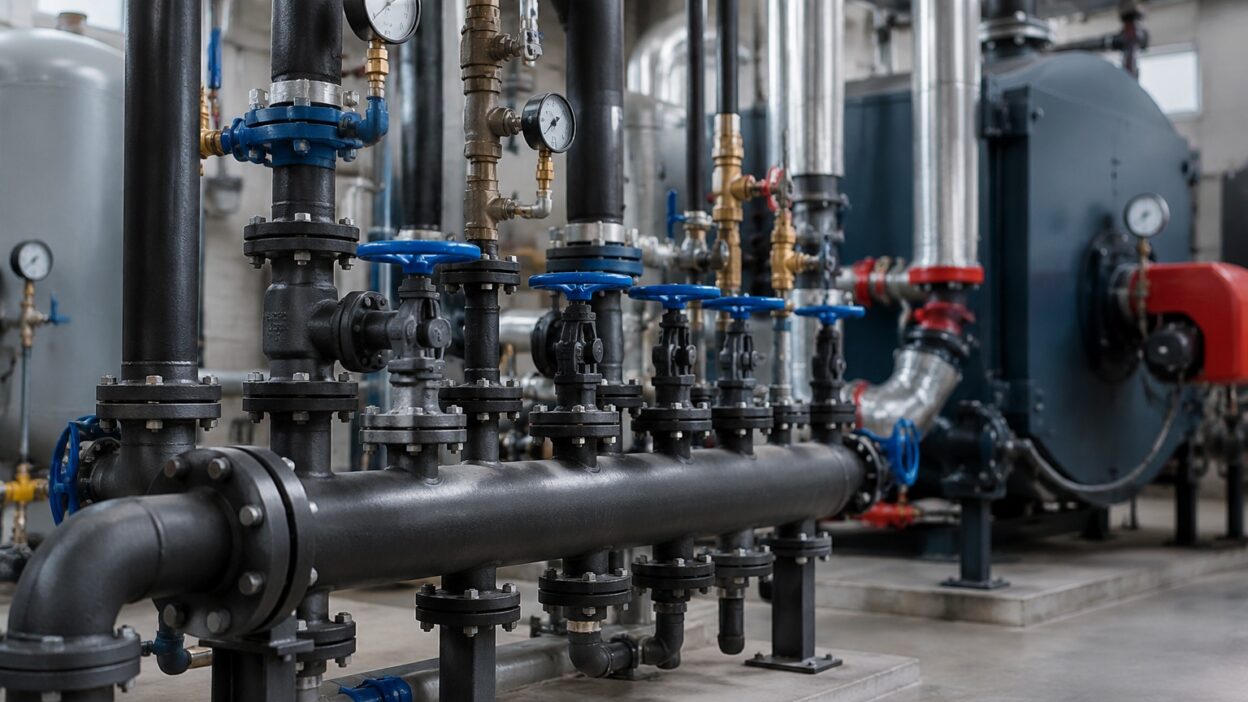

Что такое узел обвязки котла
Узел обвязки котла это комплект труб и оборудования, который соединяет котёл с системой отопления и даёт ей безопасную и управляемую работу. Это связующее звено между котлом и радиаторами и тёплыми полами.
Разберём суть. Обвязка, ведь это всё, что превращает котёл в работающую систему отопления.
- Связующее звено: соединяет котёл с контурами отопления.
- Комплект оборудования: трубы, насосы, клапаны, группа безопасности.
- Управление и защита: правильное распределение тепла и безопасность.
Сам по себе котёл, ведь это только источник тепла, а чтобы он грел дом правильно и безопасно, его нужно правильно подключить к системе, ведь это и есть обвязка. Такой узел, ведь это комплект из 5-7 элементов оборудования и трубопроводов вокруг котла, который решает несколько задач сразу: распределяет теплоноситель по контурам (радиаторы, тёплый пол, бойлер горячей воды), даёт нужную циркуляцию, поддерживает давление в пределах 1-3 бар и температуру, защищает котёл и систему от перегрева и скачков давления.
По сути это нервный узел системы отопления: от того, насколько грамотно он собран, зависит, будет ли тепло равномерным, безопасной ли будет работа котла и как долго прослужит оборудование. Обвязка бывает разной сложности: от простой для одного контура до сложной с несколькими контурами, разными температурами (радиаторы около 70 градусов, тёплый пол около 40), приготовлением горячей воды.
Именно поэтому клубок труб и приборов у котла, ведь это не излишество, а функциональный узел, где у каждого элемента своя роль. Что именно в него входит, разберём дальше. Мы помогаем подобрать оборудование для обвязки котла под конкретную систему.
Что входит в обвязку
В обвязку котла входят циркуляционный насос, расширительный бак, группа безопасности (предохранительный клапан, манометр, воздухоотводчик), запорная и регулирующая арматура, фильтр-грязевик, а при нескольких контурах, коллекторы и смесительные узлы.
- Циркуляционный насос. гонит теплоноситель по системе, давая равномерный прогрев (в некоторых котлах он встроенный).
- Расширительный бак. компенсирует расширение воды при нагреве и держит давление в норме.
- Группа безопасности. ведь это предохранительный (сбросной) клапан (стравливает лишнее давление), манометр (показывает давление) и автоматический воздухоотводчик (удаляет воздух), вместе они защищают систему.
- Запорная арматура. краны и вентили, чтобы отсекать участки для обслуживания без слива всей системы.
- Регулирующая арматура. клапаны для распределения потоков и температуру по контурам.
- Фильтр-грязевик. задерживает грязь, окалину, защищая насос и котёл от засорения и износа.
- При нескольких контурах. коллекторы (гребёнки) для распределения по контурам и смесительные узлы (например, для тёплого пола с более низкой температурой).
- Обратные клапаны. термометры, балансировочные клапаны для точной настройки. Состав обвязки зависит от типа котла (настенный, напольный), числа и типа контуров и задач системы, поэтому его подбирают индивидуально, а не по одному шаблону. Каждый элемент выполняет свою функцию, и выпадение любого бьёт по работе или безопасности. Зачем нужна именно правильная обвязка, разберём дальше.
Мы подбираем полный комплект оборудования для обвязки под вашу схему.
Зачем нужна правильная обвязка
Правильная обвязка нужна, чтобы отопление грело равномерно, котёл работал безопасно, долго, а система легко обслуживалась и регулировалась. Ошибки в обвязке приводят к холодным комнатам, перегреву, шуму, износу котла, авариям.
- Равномерное тепло. грамотная обвязка с правильной циркуляцией и распределением даёт ровный прогрев всех комнат и контуров, а ошибки, холодные радиаторы, перетопленные зоны.
- Безопасность. группа безопасности, расширительный бак, правильные настройки защищают от перегрева и опасных скачков давления, без них система рискует аварией.
- Срок службы котла. стабильные давление, температура, защита от грязи и воздуха берегут котёл и оборудование от преждевременного износа.
- Управляемость. регулирующая арматура, смесительные узлы позволяют настраивать температуру по контурам (например, отдельно тёплый пол), без этого гибко управлять теплом не выйдет.
- Обслуживаемость. запорная арматура, грязевик дают обслуживать и чистить систему без слива всего теплоносителя.
- Тишина и комфорт. правильно подобранные насос, настройки убирают шум и завоздушивание.
- Экономия. сбалансированная система не гоняет котёл вхолостую и не перетапливает, а значит, экономит топливо.
- Последствия ошибок. неправильная или неполная обвязка оборачивается холодом, шумом, поломками, переделками, которые дороже, чем сразу собрать узел правильно. Поэтому обвязку проектируют и комплектуют под конкретную систему, а не набирают элементы наугад.
Мы помогаем собрать правильный комплект обвязки под ваш котёл и систему.
Главное
Узел обвязки котла это комплект труб, арматуры, оборудования, который соединяет котёл с системой отопления и даёт ей безопасную и управляемую работу, связывая котёл с радиаторами, тёплыми полами, водоснабжением. В обвязку входят циркуляционный насос, расширительный бак, группа безопасности с предохранительным клапаном, манометром, воздухоотводчиком, запорная и регулирующая арматура, фильтр-грязевик, а при нескольких контурах коллекторы и смесительные узлы.
Правильная обвязка нужна, чтобы отопление грело равномерно, котёл работал безопасно, долго, а система легко обслуживалась, ведь ошибки ведут к холоду, перегреву, шуму, износу. Собираете отопление вокруг котла, поможем подобрать полный комплект обвязки под вашу схему, обратитесь к нам.
