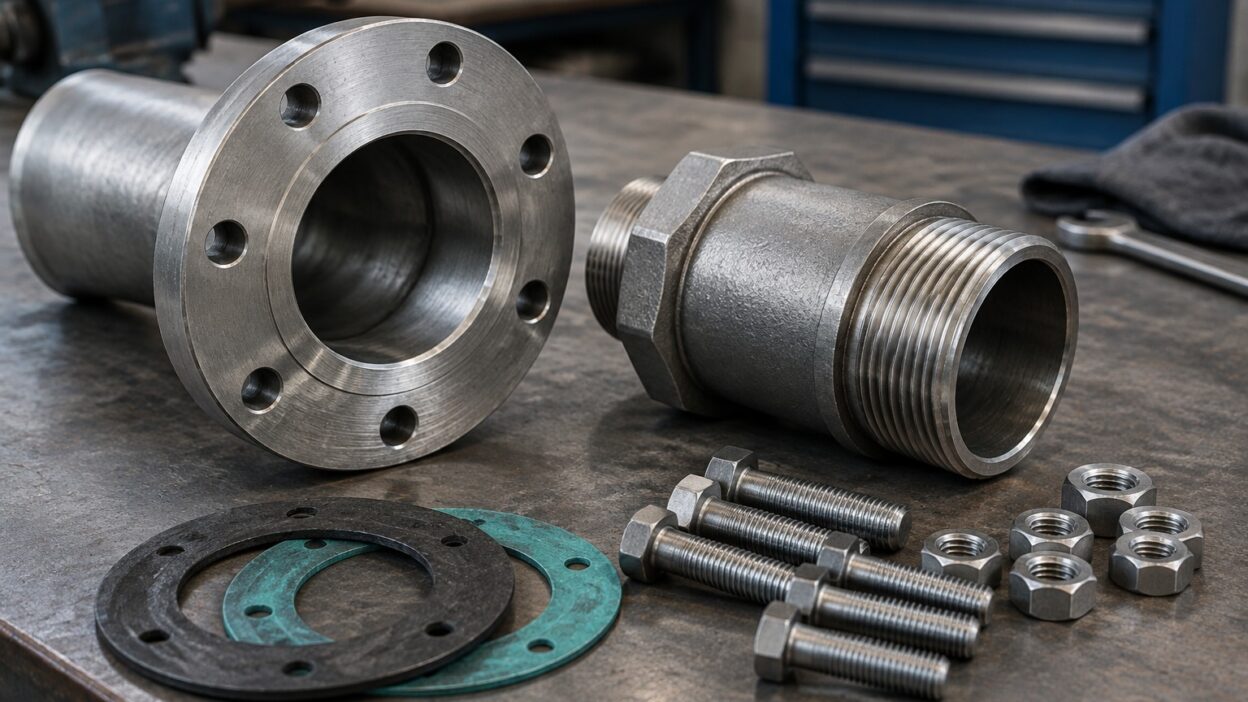

При обвязке насоса или арматуры встаёт вопрос: ставить резьбовое соединение или фланцевое. Оба держат давление, но ведут себя по-разному, и ошибка вылезает то течью, то невозможностью снять узел. Разберёмся, чем отличаются фланцевое и резьбовое соединения в обвязке, где какое применять и что учесть при подборе. Резьбовое соединение проще и дешевле, его ставят на трубы небольшого диаметра до 50 миллиметров, а фланцевое надёжнее на больших диаметрах и высоком давлении и позволяет снять узел, не разбирая линию.
Выбор зависит от диаметра, давления и того, будете ли вы обслуживать оборудование. Подобрать арматуру и тип присоединения помогает каталог профснаба. Ниже по делу: чем отличается резьбовое и фланцевое соединение и что выбрать.
Чем отличается резьбовое соединение в обвязке
Резьбовое соединение стягивает детали по резьбе с уплотнением. Оно простое, дешёвое и быстрое в монтаже, но применяется на трубах небольшого диаметра, обычно до 50 миллиметров, и хуже подходит для частой разборки и высокого давления.
У резьбового соединения свои особенности.
- Просто и дёшево. Монтаж без спецоснастки, детали недорогие.
- Малые диаметры. Применяют примерно до 50 миллиметров.

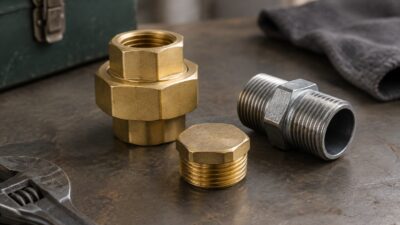

- Разборка. Частый демонтаж усложнён, для этого ставят американку.
Резьбовое соединение стягивает трубу и деталь по конической или цилиндрической резьбе с уплотнением (лён с пастой, нить, фум-лента), и в этом его удобство: не нужны ни сварка, ни специнструмент, монтаж быстрый, а детали дешёвые. Поэтому на бытовых и небольших инженерных линиях, в обвязке малой арматуры, кранов, счётчиков, приборов, резьба, рабочая лошадка. Но у неё есть границы.
Она хорошо работает на трубах небольшого диаметра, ориентировочно до 50 миллиметров: на больших диаметрах затянуть резьбу герметично и без перекоса всё сложнее. И разборка неудобна: чтобы снять узел, приходится раскручивать линию, поэтому там, где деталь надо периодически снимать, в резьбовую линию добавляют американку (разъёмное соединение). Резьба не любит и высоких давлений и температур ответственных промышленных систем.
Словом, ведь это простое и дешёвое решение для малых диаметров. Где нужен другой подход, дальше. Мы помогаем подобрать арматуру с нужным типом присоединения под линию.
Чем отличается фланцевое соединение в обвязке
Фланцевое соединение стягивает два фланца болтами через прокладку. Оно надёжно держит большие диаметры и высокое давление, а узел легко снять, открутив болты, не разбирая всю линию. Но оно дороже, тяжелее и занимает больше места.
У фланцевого соединения свои сильные стороны.
- Большие диаметры. Уверенно работает там, где резьба уже не годится.
- Высокое давление. Держит ответственные промышленные режимы.
- Обслуживание. Узел снимают, открутив болты, без разбора линии.
Фланцевое соединение, ведь это два диска-фланца на концах труб или на патрубках арматуры, которые стягиваются болтами через уплотнительную прокладку. За счёт болтового прижима и прокладки оно надёжно держит герметичность на больших диаметрах и высоком давлении, где резьба уже пасует, поэтому на серьёзных промышленных линиях, крупной запорной арматуре, насосах, теплообменниках фланцы, стандарт.

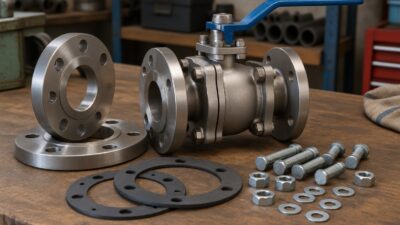

Второй большой плюс, обслуживание: чтобы снять насос или задвижку, достаточно открутить болты на двух фланцах, и узел выходит, а линию разбирать не надо, ведь это удобно для ремонта и замены. Минусы тоже есть: фланцевое соединение дороже резьбового, тяжелее, занимает больше места и требует подбора фланцев, прокладок и крепежа под давление и среду. Важно, чтобы совпадали типоразмер и класс давления фланцев, иначе стык потечёт.
Поэтому фланцы берут там, где важны диаметр, давление и разборность, а не ради каждого стыка. Что выбрать в итоге, дальше. Мы подбираем фланцевую и резьбовую арматуру с нужными параметрами.
Фланцевое или резьбовое: что выбрать
Выбор зависит от диаметра, давления и обслуживания: на малых диаметрах и простых линиях дешевле резьба, на больших диаметрах, высоком давлении, там, где узел надо снимать, ставят фланцы. Часто их сочетают в одной системе.
Что применить, подсказывают параметры линии.
- Малый диаметр. До 50 миллиметров и простые линии, дешевле резьба.
- Большой диаметр и давление. Ответственные линии, фланцы.
- Обслуживание. Где узел снимают, фланец или резьба с американкой.
Дошли до практики. Отталкивайтесь от трёх параметров. Диаметр и давление: на малых диаметрах примерно до 50 миллиметров и невысоком давлении дешевле и проще резьба, а на больших диаметрах и ответственном давлении надёжнее фланцы, они держат стык и не текут там, где резьба уже слаба. Обслуживание: если оборудование, насос, фильтр, задвижку, придётся периодически снимать, закладывайте разборное соединение, на малых линиях, американку, на крупных, фланец, чтобы не резать трубу при каждом обслуживании.
Экономика и место: резьба легче и компактнее, фланцы дороже, требуют пространства под болты, ведь это учитывают в узкой обвязке. На реальном объекте типы обычно сочетают: магистрали и крупная арматура, на фланцах, мелкая обвязка, приборы, на резьбе с американками в нужных точках. Главное, свести всё в спецификацию с совпадающими диаметрами, классами давления, типами присоединения, чтобы на монтаже ничего не пришлось переделывать. Мы поможем подобрать арматуру и присоединения под давление, диаметр, обслуживание вашей системы.
Главное
Если коротко: резьбовое соединение проще, дешевле, быстрее, но работает на малых диаметрах примерно до 50 миллиметров и неудобно для частой разборки. Фланцевое надёжнее на больших диаметрах и высоком давлении и позволяет снять узел, открутив болты, хотя дороже, тяжелее. Выбор зависит от диаметра, давления, обслуживания: малые простые линии, резьба, ответственные большие линии, снимаемые узлы, фланцы или резьба с американкой. На объекте типы обычно сочетают, сводя всё в спецификацию с совпадающими диаметрами и классами давления. Подобрать арматуру и присоединения поможет профснаб, оставьте заявку на подбор.
