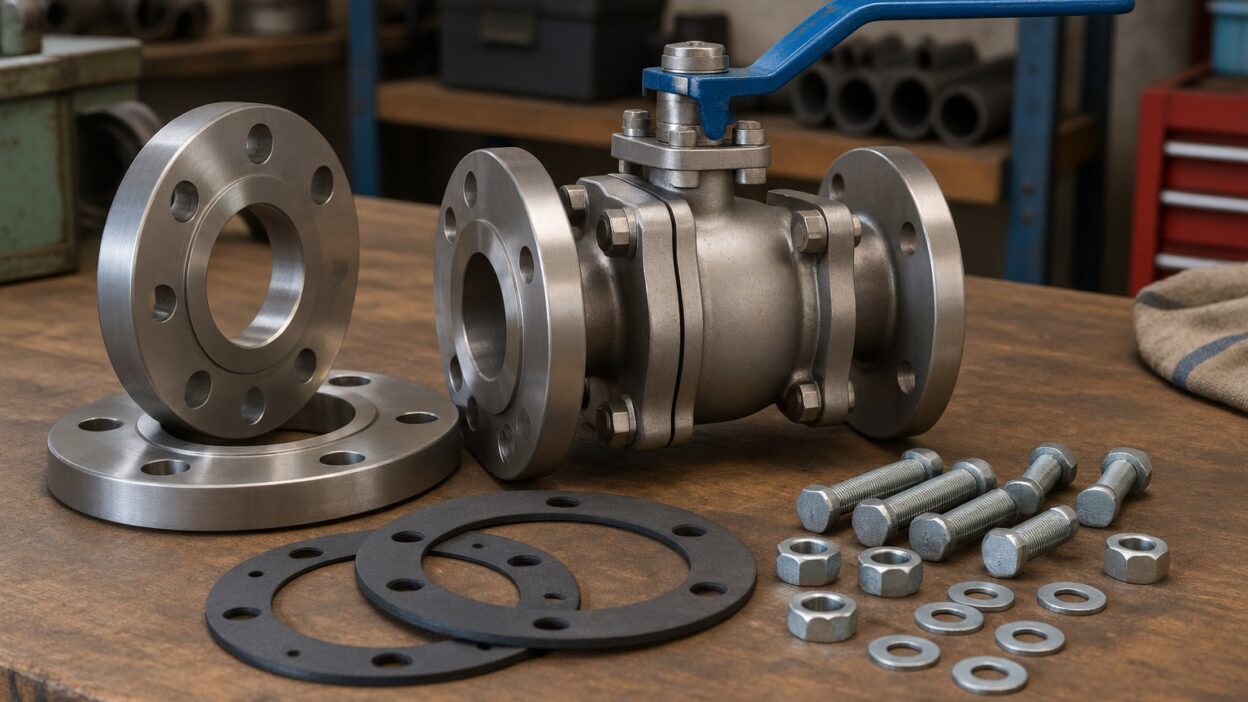

Фланцевую арматуру привезли, а поставить не могут: нет ответных фланцев, прокладок и болтов, и объект встал из-за копеечной обвязки. Классическая недоработка спецификации. Разберёмся, зачем к фланцевой арматуре нужны ответные фланцы, прокладки и крепёж, из чего собирается фланцевый комплект и что учесть, чтобы стык встал сразу и не потёк. Ответные фланцы, прокладки и крепёж — это обвязка, без которой фланцевую арматуру не подключить: ответный фланец приваривают или накручивают на трубу, прокладка герметизирует стык, а болты с гайками стягивают фланцы.
Комплект подбирают под DN, PN и тип фланца арматуры, иначе стык не соберётся или потечёт. Эту мелочь закладывают в спецификацию заранее. Укомплектовать фланцевые узлы помогает каталог профснаба. Ниже по делу: зачем нужен комплект, из чего он и что учесть.
Зачем к фланцевой арматуре нужен комплект
Фланцевая арматура ставится не сама по себе, а в паре с ответным фланцем на трубе, прокладкой между фланцами и болтами с гайками. Без этого комплекта задвижку или клапан просто не к чему прикрутить и нечем уплотнить, и узел не собрать.
Фланцевый стык держится на трёх элементах помимо арматуры.
- Ответный фланец. Второй фланец на трубе, к которому крепят арматуру.
- Прокладка. Уплотнение между фланцами, без него стык течёт.
- Болты и гайки. Стягивают фланцы, создавая герметичный зажим.
У фланцевой задвижки, крана или клапана есть свои фланцы, но чтобы поставить её в линию, нужен ответный фланец, второй фланец, который приваривают, накручивают или крепят на трубу, и именно к нему притягивают арматуру. Между двумя фланцами обязательно ставят прокладку, она заполняет неровности и создаёт герметичность, без неё стык потечёт даже при сильной затяжке.
Стягивают фланцы комплектом из 4-8 болтов (или шпилек) с гайками и шайбами, равномерно, крест-накрест. Получается, что вокруг каждой фланцевой единицы, целая обвязка из ответных фланцев, прокладок и крепежа, и её нужно столько же, сколько фланцевых стыков. Проблема в том, что в спецификации про эту мелочь часто забывают: заказали дорогую задвижку, а ответные фланцы, прокладки и болты, нет, и на монтаже узел собрать нечем, объект встаёт из-за копеечной обвязки, пока её везут. Поэтому фланцевый комплект считают наравне с самой арматурой. Мы помогаем укомплектовать каждый фланцевый узел целиком.
Из чего собирается фланцевый комплект
Фланцевый комплект — это ответные фланцы, прокладки и крепёж (болты или шпильки с гайками и шайбами) на каждый стык. Их подбирают под DN, PN и тип фланца арматуры, а прокладки и материал крепежа, под среду и температуру.
Фланцевый комплект складывается из нескольких позиций.
- Ответные фланцы. По DN и PN, приварные, резьбовые или свободные.
- Прокладки. Паронит, резина или спирально-навитые под среду и температуру.
- Крепёж. Болты или шпильки с гайками и шайбами нужной длины и класса.
Ответные фланцы подбирают под DN и PN арматуры и под тип: приварные встык или внахлёст, резьбовые, плоские приварные, свободные на отбортовке, всё зависит от трубы и линии. Их типоразмер и уплотнительная поверхность должны совпадать с фланцами арматуры, иначе стык не сойдётся. Прокладки выбирают под среду, давление и температуру: паронит и безасбестовые прокладки для воды и отопления (обычно под PN 16 или PN 25), резина для холодной воды, спирально-навитые и специальные для пара, высоких температур, ответственных линий, а размер прокладки, точно под фланец.
Крепёж, ведь это болты или шпильки с гайками и шайбами: их подбирают по числу и диаметру отверстий фланца, по нужной длине (чтобы хватило на два фланца плюс прокладку) и по классу прочности, а для агрессивной среды и улицы, оцинкованные или нержавеющие, иначе заржавеют. На каждый фланцевый стык нужен полный комплект: два ответных фланца (если фланцев ещё нет на трубе), прокладка, набор болтов с гайками.
Количество считают по числу фланцевых соединений на схеме. Мы подбираем ответные фланцы, прокладки, крепёж под каждую фланцевую позицию поставки.
Что учесть с фланцевым комплектом
Учитывают главное: комплект подбирают под DN, PN, тип фланца и среду, крепёж берут с запасом по длине и стойкости, а прокладки, под температуру. Комплект закладывают в спецификацию сразу с арматурой, а не докупают потом.
Перед заказом фланцевой обвязки держат в голове несколько вещей.
- Совпадение по фланцу. DN, PN и уплотнительная поверхность, как у арматуры.
- Прокладка под среду. Материал под воду, пар или температуру.
- Крепёж с запасом. Длина под два фланца и прокладку, стойкий к коррозии.
Дошли до нюансов. Главное правило, полное совпадение: ответный фланец должен совпадать с фланцем арматуры по DN, PN, числу и расположению отверстий и типу уплотнительной поверхности, иначе стык либо не соберётся, либо не уплотнится. Прокладку берут строго под размер фланца и под среду с температурой: прокладка не на ту температуру прогорит или потечёт, а не того размера, не ляжет.
Крепёж считают внимательно: болтов или шпилек нужно столько, сколько отверстий во фланце, длину, с запасом на два фланца плюс прокладку и гайки, а материал, под условия (для улицы и агрессивной среды, оцинковка или нержавейка). Не забудьте про запас: пара лишних прокладок и болтов стоит копейки, а выручает при повреждении резьбы или переборке узла. И закладывайте весь фланцевый комплект в спецификацию сразу вместе с арматурой, а не «доберём на месте», ведь на объекте нужного фланца или прокладки под рукой не окажется, и узел встанет.
Проверяйте комплектность по числу фланцевых стыков на схеме. Мы укомплектовываем фланцевые узлы целиком, чтобы монтаж не встал из-за прокладки.
Главное
Если коротко: ответные фланцы, прокладки, крепёж — это обвязка, без которой фланцевую арматуру не подключить. Ответный фланец крепят на трубу, прокладка герметизирует стык, а болты с гайками стягивают фланцы, и такой комплект нужен на каждый фланцевый узел. Комплект подбирают под DN, PN, тип фланца и уплотнительную поверхность арматуры, прокладки, под среду, температуру, а крепёж, по числу и диаметру отверстий, с запасом по длине и стойкости к коррозии.
Эту мелочь закладывают в спецификацию сразу с арматурой, а не докупают потом, иначе объект встаёт из-за копеечной прокладки. Укомплектовать фланцевые узлы поможет профснаб, оставьте спецификацию на подбор.
