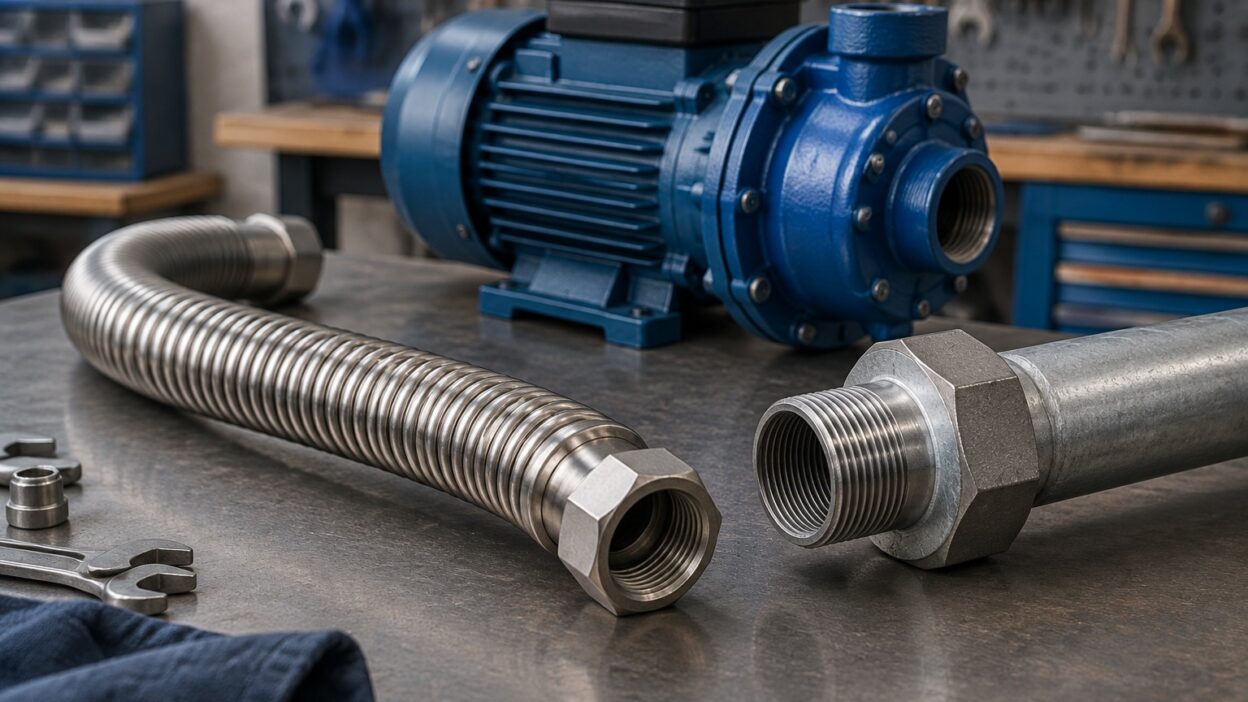

При подключении оборудования встаёт вопрос: тянуть жёсткую резьбовую подводку или взять гибкую сильфонную. Оба варианта соединяют узел с линией, но ведут себя по-разному, и неверный выбор оборачивается течью или лишними переходниками. Разберёмся, чем отличается сильфонная и резьбовая подводка для оборудования, где какая уместна и что учесть при подборе. Резьбовая подводка — это жёсткое соединение по резьбе, простое и надёжное на неподвижных стыках, но требующее точной соосности.
Сильфонная — гибкая гофрированная подводка из нержавейки, которая компенсирует несоосность, вибрацию и тепловое расширение. Резьба, для точных неподвижных узлов, сильфон, где есть смещение и вибрация. Подобрать подводку под оборудование помогает каталог профснаба. Ниже по делу: чем отличается резьбовая и сильфонная подводка и что выбрать.
Чем отличается резьбовая подводка
Резьбовая подводка — это жёсткое соединение труб и оборудования по резьбе с уплотнением. Она простая, дешёвая и надёжная на неподвижных стыках, но требует точной соосности деталей и не гасит вибрацию и тепловое расширение.
У резьбовой подводки свои особенности.
- Жёсткое соединение. Стыкует детали по резьбе с уплотнением, без люфта.
- Просто и дёшево. Недорогой монтаж на неподвижных узлах.
- Нужна соосность. Детали должны сходиться точно, без перекоса.
Это классическое жёсткое соединение: детали стыкуют по конической или цилиндрической резьбе с уплотнением (лён с пастой, нить, фум-лента), получая прочный неподвижный узел. Плюсы понятны: дёшево, привычно, надёжно там, где ничего не двигается и не вибрирует, например, при обвязке неподвижной арматуры, приборов, стационарных линий. Но у жёсткого соединения есть требование, точная соосность: труба и штуцер оборудования должны сходиться ровно, без перекоса и натяга, иначе резьбу закусит, а на стыке появится напряжение и течь.
Если оборудование стоит чуть не по оси или между ним и линией небольшое смещение, жёстко состыковать их сложно, приходится добавлять уголки, сгоны и переходники, подгоняя геометрию. И ещё: жёсткая подводка не гасит вибрацию работающего оборудования и не компенсирует тепловое расширение труб, всё это передаётся на резьбу и со временем разбалтывает стык. Поэтому резьба хороша на неподвижных, точно выставленных узлах, а где есть смещение или вибрация, нужен другой подход. Какой, дальше. Мы помогаем подобрать тип подводки под конкретное подключение.
Чем отличается сильфонная подводка
Сильфонная подводка — это гибкая гофрированная трубка из нержавеющей стали, которая изгибается и компенсирует несоосность, вибрацию и тепловое расширение. Она упрощает подключение, когда оборудование, линия стоят не точно по оси, и гасит вибрацию насосов.
У сильфонной подводки свои сильные стороны.
- Гибкость. Изгибается и соединяет узлы, стоящие не точно по оси.
- Компенсация. Гасит вибрацию и тепловое расширение труб.
- Стойкий материал. Гофра из нержавеющей стали, стойкая к среде, давлению.
Сильфонная подводка, ведь это гибкий гофрированный рукав из нержавеющей стали длиной от 300 миллиметров с присоединениями на концах. Главное её свойство, гибкость: она изгибается и тянется, поэтому соединяет оборудование, линию, даже если они стоят не идеально по оси, и снимает необходимость городить уголки и переходники ради подгонки геометрии. Второе важное свойство, компенсация: сильфон гасит вибрацию работающего оборудования (особенно насосов) и берёт на себя тепловое расширение и небольшие подвижки труб, защищая соседние узлы, резьбу от разбалтывания, усталостных трещин.
Нержавеющая гофра стойка к среде, температуре, давлению в заданных пределах. Поэтому сильфонную подводку часто ставят на подключении насосов, приборов, оборудования, которое вибрирует или стоит с небольшим смещением, а также там, где линию удобнее подвести гибко. Минусы тоже есть: качественный сильфон дороже простой резьбовой подводки, у него есть предел по давлению (до 16 бар), температуре (до 100 градусов), радиусу изгиба, и дешёвые гофрошланги служат недолго, поэтому берут надёжные под параметры системы. Что же выбрать, дальше. Мы подбираем сильфонную подводку под давление, среду, тип оборудования.
Сильфонная или резьбовая: что выбрать
Выбор зависит от узла: для неподвижных, точно выставленных стыков дешевле и надёжнее резьбовая подводка, а где есть несоосность, вибрация или тепловое расширение, ставят сильфонную. Часто их сочетают: жёсткая обвязка плюс сильфон на подключении оборудования.
Что применить, подсказывает характер узла.
- Неподвижный узел. Точно выставленный стационарный стык, резьба.
- Вибрация и смещение. Подключение насосов и оборудования, сильфон.
- Сочетание. Жёсткая линия и гибкая подводка к оборудованию вместе.
Дошли до практики. Отталкивайтесь от узла. Если соединение неподвижное, детали выставлены точно по оси и ничего не вибрирует (обвязка стационарной арматуры, приборов, жёстких участков), проще и дешевле резьбовая подводка, она надёжна, привычна. Если же вы подключаете оборудование, которое вибрирует (насос, станцию), или между линией и штуцером есть небольшое смещение, или узел испытывает тепловое расширение, логичнее сильфонная подводка: она снимет напряжение, погасит вибрацию, упростит монтаж без переходников.
На реальном объекте эти решения обычно сочетают: магистраль и неподвижные узлы собирают на резьбе и фланцах, а на подключении насосов и подвижного оборудования ставят сильфон, заодно с виброгасителями. При выборе сильфона проверяют его параметры (давление, температуру, среду, длину, радиус изгиба), чтобы он подходил к системе и не работал на пределе. Всё это сводят в спецификацию, чтобы подводка, арматура, присоединения совпали по диаметрам и давлению. Мы поможем подобрать резьбовую и сильфонную подводку под ваши узлы и укомплектовать поставку.
Главное
Если коротко: резьбовая подводка — это жёсткое соединение по резьбе, простое, дешёвое, надёжное на неподвижных, точно выставленных стыках, но не гасящее вибрацию и тепловое расширение. Сильфонная — гибкая гофрированная подводка из нержавейки, которая компенсирует несоосность, вибрацию, расширение. Выбор зависит от узла: для неподвижных точных стыков берут резьбу, а для подключения насосов и оборудования с вибрацией или смещением, сильфон, при этом на объекте их часто сочетают.
У сильфона проверяют давление, температуру, среду, радиус изгиба, чтобы он не работал на пределе, и сводят всё в спецификацию по диаметрам и давлению. Подобрать подводку под оборудование поможет профснаб, оставьте заявку на подбор.
