Гидравлический разделитель (гидрострелка): когда он нужен

Гидравлический разделитель, или гидрострелка, — это узел, который развязывает контур котла и контуры потребителей по расходу, чтобы их насосы не мешали друг другу. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем отопительное оборудование под объекты и часто объясняем: на системах с несколькими насосами гидрострелка решает проблему, которую иначе ловят месяцами, почему котёл тактует, а часть контуров недогревает.

Суть в том, что современная котельная — это не один насос, а несколько: котловой и по одному на каждый контур, будь то радиаторы, тёплый пол или бойлер. Когда все они работают на общую трубу, их расходы конфликтуют, давление скачет, а котёл получает не тот поток, на который рассчитан. Гидрострелка эту войну насосов прекращает.

Разберём по делу: что такое гидравлический разделитель, зачем он нужен, когда без него не обойтись, как он работает и как его подбирают. Так вы поймёте, нужна ли гидрострелка на вашем объекте, и не столкнётесь с тактующим котлом и холодными дальними контурами из-за того, что насосы тянут одеяло на себя.

Что такое гидравлический разделитель

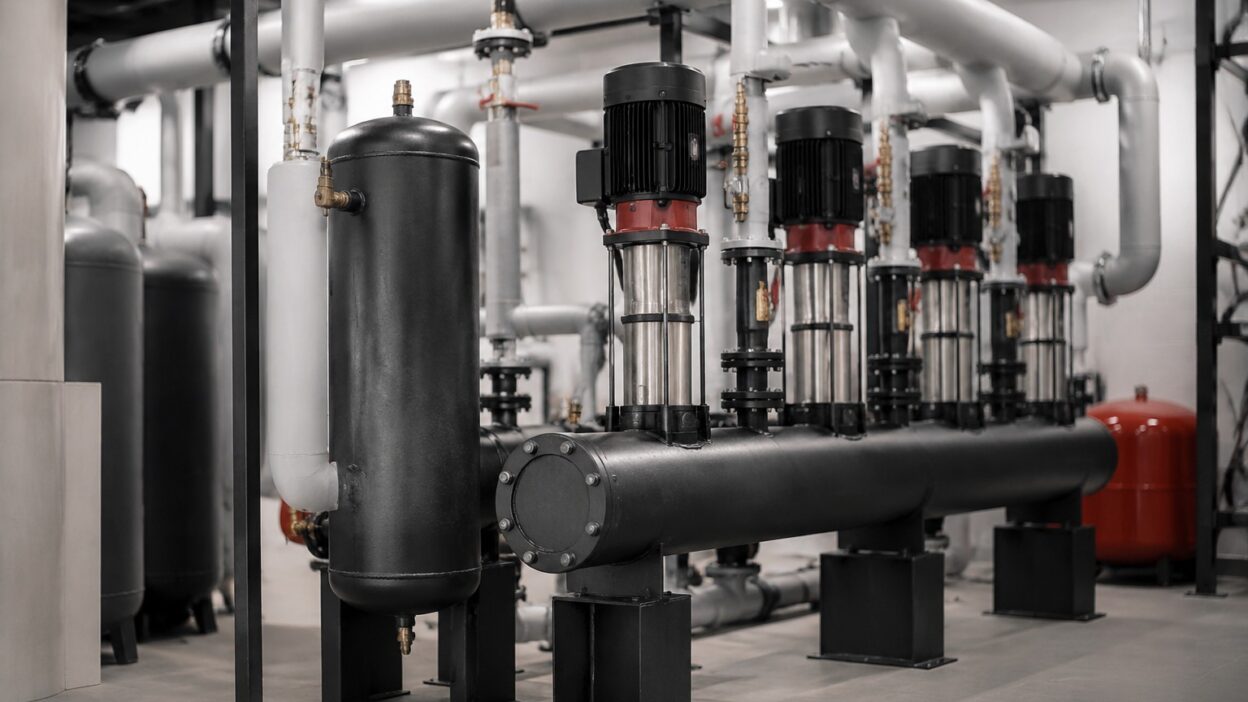

Гидравлический разделитель — это, по сути, вертикальная ёмкость с патрубками, в которую с одной стороны заходит контур котла, а с другой, контуры потребителей. Внутри неё поток теряет скорость, давление выравнивается, и насосы по разные стороны разделителя перестают напрямую влиять друг на друга. Каждый насос качает свой контур, не мешая соседнему.

Название «стрелка» пошло от вытянутой формы устройства. Функция же у него одна — гидравлически развязать первичный контур, где стоит котёл, и вторичные контуры потребителей. До разделителя расход диктует котловой насос, после, насосы контуров, и эти две зоны работают независимо, а не борются за один поток.

Часто гидрострелку совмещают с другими функциями. В ней оседает шлам, который сливают снизу, и удаляется воздух через верхний воздухоотводчик, поэтому разделитель заодно работает как грязеотделитель и деаэратор. Но главная его роль — именно гидравлическая развязка контуров, и берут его прежде всего ради неё.

Зачем нужен гидравлический разделитель

Главная задача разделителя — обеспечить котлу стабильный расход независимо от того, что творится в контурах потребителей. Современные котлы требуют, чтобы через них шёл определённый поток, иначе они уходят в тактование: часто включаются и выключаются, изнашиваются и работают неэффективно. Гидрострелка даёт котловому насосу свой стабильный контур и снимает эту проблему.

Вторая задача — примирить насосы между собой. Когда контуров несколько и у каждого свой насос, без развязки они конфликтуют: включение одного меняет давление и расход у других, дальние контуры недополучают теплоноситель, а балансировка постоянно сбивается. Разделитель убирает это взаимное влияние, и каждый контур получает свой расход независимо.

Отсюда практический результат: котёл работает в штатном режиме и дольше служит, контуры греют равномерно, а система стабильна и предсказуема. На объекте с несколькими потребителями это разница между отлаженной котельной и вечной борьбой с тактованием и холодными комнатами. Поэтому разделитель — не роскошь, а инструмент под конкретную схему.

Когда нужна гидрострелка на объекте

Гидрострелка нужна не всегда, и честно назвать её показания важно. Она оправдана там, где контуров с собственными насосами несколько и мощность системы приличная. Вот типичные случаи, когда её ставят:

Во всех этих ситуациях без развязки насосы конфликтуют, а котёл рискует тактовать. Разделитель наводит порядок и делает систему управляемой. Чем больше контуров и чем мощнее котёл, тем сильнее аргумент за гидрострелку, потому что цена ошибки в такой системе выше.

А вот на простой системе с одним котлом и одним контуром гидрострелка не нужна — развязывать там нечего, и она только добавит стоимости и точку обслуживания. Поэтому её ставят по расчёту и схеме, а не «на всякий случай». Понять, нужна ли она в вашем случае, помогает аудит проекта, который мы делаем в разделе для проектировщиков.

• Котёл и несколько контуров с собственными насосами: радиаторы, тёплый пол, бойлер.
• Каскад из нескольких котлов на общую систему.
• Мощная котельная объекта с разными по режиму потребителями.
• Система, где котёл тактует, а дальние контуры недогревают из-за конфликта насосов.
• Контуры с сильно разными расходами, которые трудно сбалансировать напрямую.

Как гидрострелка развязывает контуры

Принцип работы держится на разнице скоростей потока. В широкой ёмкости разделителя теплоноситель резко замедляется, и жёсткая связь между контуром котла и контурами потребителей пропадает. Если потребители разбирают меньше, чем даёт котёл, излишек просто перетекает внутри стрелки; если больше — недостающее добирается из котлового контура. Баланс устанавливается сам.

За счёт этого каждый насос видит перед собой стабильные условия. Котловой насос гоняет свой контур с нужным расходом, насосы потребителей — свои, и изменение режима в одном контуре не дёргает остальные. Система становится набором развязанных участков вместо одной перегруженной трубы, где все тянут поток на себя.

Попутно физика работает и на чистоту: в спокойной зоне разделителя тяжёлый шлам оседает вниз, а пузырьки воздуха всплывают вверх, откуда их удаляют. Поэтому грамотно подобранная гидрострелка не только развязывает контуры, но и помогает системе избавляться от грязи и воздуха, продлевая жизнь оборудованию.

Как подбирают гидравлический разделитель

Подбор разделителя завязан на расход, а не на диаметр труб «по аналогии». Считают максимальный расход теплоносителя через устройство и по нему определяют его типоразмер так, чтобы поток внутри замедлялся до нужной скорости. Слишком маленькая стрелка не развяжет контуры и не даст осесть шламу, слишком большая — лишние деньги и габарит.

Учитывают и параметры системы: мощность котла или каскада, число и характер контуров, рабочее давление и температуру. От этого зависят и размер разделителя, и его обвязка, и сопутствующие узлы вроде коллектора, к которому подключаются контуры. Разделитель почти всегда работает не сам по себе, а в связке с распределительным коллектором.

Мы подбираем гидрострелку и обвязку в составе комплекта под объект, чтобы всё было согласовано по расходу, давлению и числу контуров. Проектированием мы не занимаемся, но проводим аудит готового проекта и поставляем оборудование юрлицам и ИП по безналу и полному пакету документов. Прислать данные по системе можно через раздел для покупателей.

Гидрострелка и распределительный коллектор

Гидрострелку почти всегда рассматривают вместе с распределительным коллектором. Разделитель развязывает первичный и вторичные контуры по расходу, а коллектор раздаёт теплоноситель по этим контурам — к радиаторам, тёплому полу, бойлеру. Вместе они образуют узел, который и распределяет тепло, и не даёт насосам конфликтовать.

Собирать эти узлы разумно согласованно, а не по отдельности. Разделитель, коллектор, насосы контуров, грязевик и арматура должны подходить друг другу по расходу и присоединениям, иначе на стыке возникнут проблемы: то сопротивление лишнее, то развязка не работает. Поэтому такие узлы и подбирают комплектом под конкретную схему.

Есть и готовые решения, где разделитель совмещён с коллектором в одном корпусе, что экономит место в котельной и упрощает монтаж. Что выгоднее в вашем случае — раздельные узлы или совмещённое решение, зависит от схемы и объекта. Мы помогаем подобрать сбалансированный вариант и собрать насосное оборудование под него.

Главное

Гидравлический разделитель, или гидрострелка, развязывает контур котла и контуры потребителей по расходу, чтобы их насосы не конфликтовали. В широкой ёмкости поток замедляется, давление выравнивается, и котёл получает стабильный расход, а каждый контур — свой, независимо от остальных. Это снимает тактование котла и неравномерный прогрев, которые возникают, когда несколько насосов работают на общую трубу. Нужна гидрострелка там, где контуров с собственными насосами несколько или стоит каскад котлов, а на простой системе с одним контуром она не требуется. Подбирают её по расходу, обычно вместе с распределительным коллектором, и собирают в согласованный комплект.

Не знаете, нужна ли гидрострелка на вашем объекте или почему котёл тактует. Свяжитесь с нами и пришлите параметры системы через раздел для покупателей: подберём разделитель и коллектор по расходу и числу контуров и проверим проект на слабые места.

Частые вопросы

Что такое гидравлический разделитель и зачем он нужен?

Это узел в виде вертикальной ёмкости с патрубками, который развязывает контур котла и контуры потребителей по расходу, чтобы их насосы не мешали друг другу. Внутри поток замедляется, давление выравнивается, и котёл получает стабильный расход, а каждый контур — свой, независимо от остальных. Это снимает тактование котла и неравномерный прогрев, которые возникают, когда несколько насосов работают на общую трубу. Попутно в спокойной зоне разделителя оседает шлам и удаляется воздух, поэтому он частично работает как грязеотделитель и деаэратор.

Когда нужна гидрострелка на объекте?

Там, где контуров с собственными насосами несколько и система приличной мощности: котёл и отдельные насосы на радиаторы, тёплый пол и бойлер; каскад из нескольких котлов; мощная котельная с разными по режиму потребителями. Признак, что она нужна, — котёл тактует, а дальние контуры недогревают из-за конфликта насосов. А вот на простой системе с одним котлом и одним контуром гидрострелка не нужна: развязывать там нечего, и она только добавит стоимости. Поэтому её ставят по расчёту и схеме, а не на всякий случай.

Почему котёл тактует и как это связано с гидрострелкой?

Тактование — это когда котёл часто включается и выключается, потому что через него идёт не тот расход, на который он рассчитан. Такое происходит, когда несколько насосов работают на общую трубу и конфликтуют: включение одного меняет расход у котла, и он не получает стабильный поток. Гидравлический разделитель даёт котловому насосу свой стабильный контур и развязывает его с контурами потребителей, поэтому котёл работает в штатном режиме, перестаёт тактовать, меньше изнашивается и служит дольше.

Как подбирают гидравлический разделитель?

По расходу теплоносителя, а не по диаметру труб по аналогии. Считают максимальный расход через устройство и подбирают типоразмер так, чтобы поток внутри замедлялся до нужной скорости: маленькая стрелка не развяжет контуры и не даст осесть шламу, большая — лишние деньги и габарит. Учитывают мощность котла или каскада, число и характер контуров, давление и температуру. Разделитель почти всегда подбирают вместе с распределительным коллектором и обвязкой, в составе согласованного комплекта под конкретную схему.

Гидрострелка и коллектор — это одно и то же?

Нет, это разные узлы, которые работают в паре. Гидравлический разделитель развязывает первичный контур котла и вторичные контуры потребителей по расходу, чтобы насосы не конфликтовали. Распределительный коллектор раздаёт теплоноситель по этим контурам — к радиаторам, тёплому полу, бойлеру. Вместе они образуют узел, который и распределяет тепло, и убирает конфликт насосов. Есть готовые решения, где разделитель совмещён с коллектором в одном корпусе, что экономит место в котельной. Что выгоднее, зависит от схемы объекта.
