Насосно-смесительный узел — это готовая группа из насоса, смесительного клапана и арматуры, которая понижает температуру теплоносителя до нужной тёплому полу и прокачивает его по контуру. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем отопительное оборудование под объекты и часто объясняем: тёплый пол нельзя запитать напрямую от котла или высокотемпературного контура, иначе он либо перегреется, либо испортит покрытие, и как раз для этого нужен узел подмеса.
Причина в разнице температур. Радиаторы и котёл работают на высокой температуре, а тёплому полу нужна заметно более низкая, иначе пол становится горячим, некомфортным и вредит стяжке и напольному покрытию. Просто врезать контур пола в общую систему нельзя, нужно понизить температуру и задать свой расход, и это делает насосно-смесительный узел.
Разберём по делу: что такое насосно-смесительный узел, зачем он нужен, где применяется, из чего состоит и как его подбирают. Так вы поймёте логику этого узла и не запитаете тёплый пол напрямую от горячего контура, получив перегрев, трещины в стяжке и испорченное покрытие.
Что такое насосно-смесительный узел

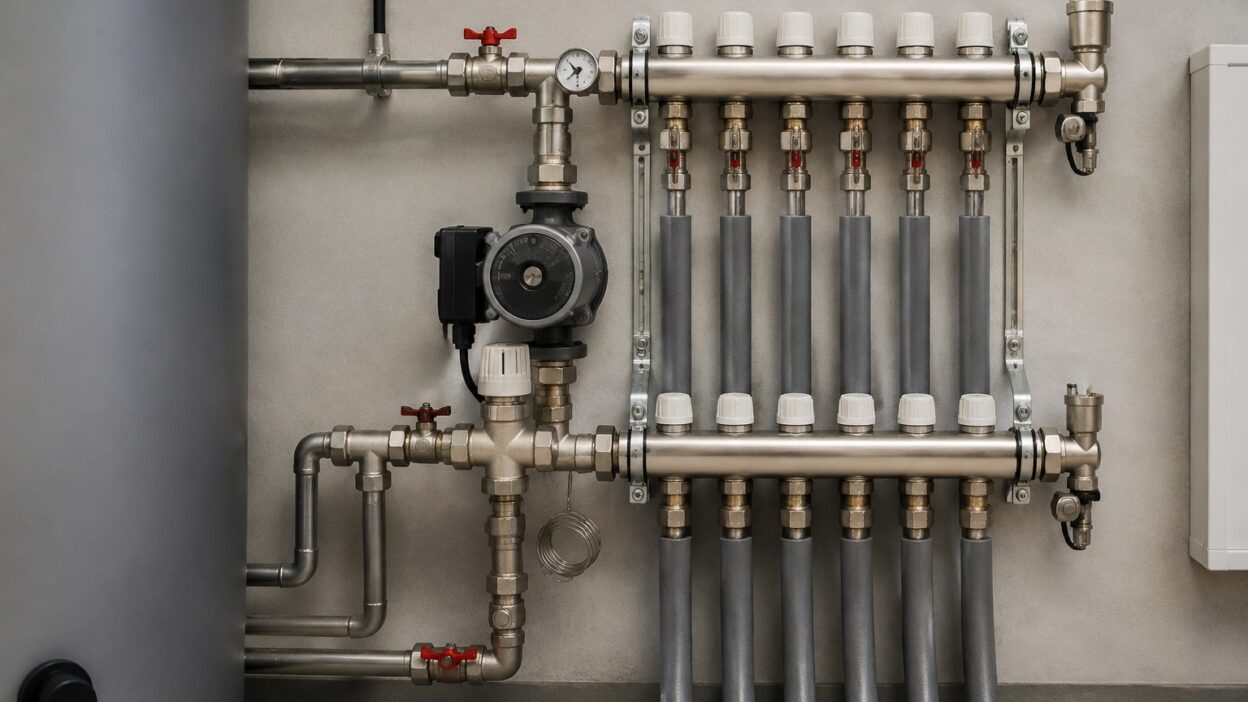

Насосно-смесительный узел — это компактная сборка на несколько задач сразу. В ней есть циркуляционный насос, который гоняет теплоноситель по контуру, смесительный клапан, который подмешивает к горячей подаче остывшую обратку и понижает температуру, и запорно-регулирующая арматура с термометрами для контроля. Всё это собрано в единый узел, который подключается между источником тепла и контуром пола.
Работает узел на понижение и стабилизацию температуры. Из общей системы к нему приходит горячий теплоноситель, а узел подмешивает к нему уже остывшую воду из обратки контура пола, доводя температуру до заданной, комфортной и безопасной для стяжки. Насос при этом прокачивает эту тёплую воду по петлям пола.
По сути это переходник между высокотемпературной системой и низкотемпературным контуром. Без него две эти зоны нельзя соединить напрямую: у них разные температуры и разные требования к расходу. Насосно-смесительный узел и есть то устройство, которое согласует их и позволяет тёплому полу работать от общей системы отопления.
Зачем нужен насосно-смесительный узел
Главная задача узла — понизить температуру до безопасной для тёплого пола. Если пустить в пол теплоноситель напрямую от котла или радиаторного контура, температура будет слишком высокой: по полу станет некомфортно ходить, стяжка от перегрева может пойти трещинами, а напольное покрытие вздуться или рассохнуться. Узел подмеса держит нужную температуру и снимает эти риски.
Вот что решает насосно-смесительный узел:
Экономически это тоже оправдано. Узел защищает от перегрева дорогую стяжку и покрытие, даёт комфортный прогрев и позволяет полу работать эффективно, а не гнать лишнее тепло. Пытаться сэкономить, запитав пол напрямую, значит рисковать переделкой всего пола, что несопоставимо дороже правильного узла подмеса.
- Понижает температуру теплоносителя до безопасной для тёплого пола.
- Даёт контуру пола собственный стабильный расход.
- Защищает стяжку и напольное покрытие от перегрева и повреждений.
- Даёт равномерный комфортный прогрев пола без горячих зон.
- Позволяет запитать низкотемпературный пол от общей системы отопления.
Где применяют смесительный узел
Классическое применение — водяной тёплый пол, запитанный от общей системы отопления. Там, где в доме или на объекте есть и радиаторы, и тёплый пол, узел подмеса обязателен, потому что этим двум контурам нужны разные температуры. Радиаторы получают горячий теплоноситель напрямую, а пол, через смесительный узел, который понижает температуру под него.
Нужен узел и в других низкотемпературных контурах. Например, при подключении длинных петель тёплого пола большой площади, где важен и подмес, и стабильный расход, или в системах, где несколько зон пола работают в разных режимах. Везде, где контуру нужна температура ниже, чем в основной системе, появляется смесительный узел.
А вот если пол — единственный потребитель и котёл сам способен выдавать низкую температуру, отдельный узел подмеса иногда не требуется, потому что температуру регулирует сам котёл. Но в большинстве смешанных систем с радиаторами и полом узел нужен. Понять, требуется ли он в вашей схеме, помогает аудит проекта в разделе для проектировщиков.
Из чего состоит насосно-смесительный узел
Основа узла — циркуляционный насос. Он прокачивает теплоноситель по петлям тёплого пола, преодолевая их сопротивление, поэтому его подбирают под длину и число контуров пола. От правильного насоса зависит, прогреется ли пол равномерно до дальних петель или ближние будут горячими, а дальние холодными.
Второй ключевой элемент — смесительный клапан. Он подмешивает остывшую обратку к горячей подаче и так задаёт температуру контура. Клапаны бывают двухходовые и трёхходовые, с ручной настройкой или с приводом под автоматику и погодозависимое регулирование. Выбор зависит от того, насколько точно и автоматически нужно держать температуру пола.
Дополняют узел запорная арматура, термометры для контроля подачи и обратки, иногда байпас и предохранительные элементы. Всё это собирают в согласованный узел, где детали подходят друг другу. Мы подбираем насосно-смесительные узлы и насосное оборудование под конкретную площадь и схему, а не отдельными частями.
Как подбирают насосно-смесительный узел
Подбор начинают с параметров контура пола: площадь, число и длина петель, требуемая температура и тепловая нагрузка. По ним считают нужный расход и сопротивление, под которые подбирают насос, а по разнице температур основной системы и пола — смесительный клапан. Цифры берут из проекта, потому что на глаз тут легко промахнуться и получить неравномерный прогрев.
Учитывают и тип регулирования. Если нужно просто понизить температуру и держать её примерно постоянной, хватает узла с ручной настройкой клапана. Если требуется точное автоматическое или погодозависимое регулирование, берут узел с приводом клапана под контроллер. От этого зависят и комплектация, и стоимость решения.
Мы подбираем узел под площадь, схему и режим работы пола и собираем его в согласованный комплект с насосом, клапаном и арматурой. Проектированием мы не занимаемся, но проводим аудит готового проекта и поставляем оборудование юрлицам и ИП по безналу и полному пакету документов. Прислать параметры контура можно через раздел для покупателей.
Типичные ошибки с узлом подмеса
Первая ошибка — запитать тёплый пол напрямую, без узла подмеса, чтобы сэкономить. Высокая температура делает пол некомфортным, а стяжку и покрытие, уязвимыми к перегреву и трещинам. Экономия на узле оборачивается риском переделки всего пола, что несопоставимо дороже. Это тот случай, где узел не опция, а необходимость.
Вторая ошибка — насос не под контур. Слишком слабый насос не прокачает длинные петли, и дальние зоны пола останутся холодными; избыточный тратит энергию и шумит. Насос подбирают под реальную длину и число контуров пола, а не берут первый попавшийся, иначе равномерного прогрева не добиться при любом клапане.
Третья группа ошибок — неверный клапан и отсутствие настройки. Клапан не под перепад температур, узел без балансировки петель, отсутствие термометров для контроля, всё это ведёт к тому, что пол греет неравномерно или не держит заданную температуру. Поэтому узел не только правильно подбирают, но и настраивают под конкретную систему. Учесть это заранее помогает аудит проекта.
Главное
Насосно-смесительный узел понижает температуру теплоносителя до безопасной для тёплого пола и прокачивает его по контуру, поэтому пол можно запитать от общей системы с радиаторами, которым нужна высокая температура. В узле есть циркуляционный насос, смесительный клапан, который подмешивает остывшую обратку к горячей подаче, и арматура с термометрами. Без него тёплый пол перегреется, а стяжка и покрытие пострадают. Подбирают узел по площади, длине петель, требуемой температуре и типу регулирования — ручному или автоматическому. Главные ошибки, запитать пол напрямую ради экономии и поставить насос не под контур, из-за чего дальние зоны остаются холодными.
Планируете тёплый пол и не знаете, какой узел подмеса нужен. Свяжитесь с нами и пришлите параметры контура через раздел для покупателей: подберём насосно-смесительный узел под площадь и схему пола и проверим проект, чтобы пол грел равномерно и не перегревал стяжку.
Подберём насосно-смесительный узел под ваш тёплый пол
ПРОФСНАБИНЖИНИРИНГ — поставка и инженерный подбор отопительного и насосного оборудования, официальный дилер CNP. Подберём насосно-смесительный узел, насос и смесительный клапан под площадь, длину петель и режим тёплого пола, соберём согласованный комплект, проведём аудит готового проекта. Работаем с юрлицами и ИП по безналу и полному пакету документов по всей России.
Частые вопросы
Зачем нужен насосно-смесительный узел для тёплого пола?
Чтобы понизить температуру теплоносителя до безопасной для пола и прокачать его по контуру. Радиаторы и котёл работают на высокой температуре, а тёплому полу нужна заметно более низкая: иначе по полу некомфортно ходить, стяжка от перегрева может пойти трещинами, а покрытие вздуться. Узел подмешивает остывшую обратку к горячей подаче, доводя температуру до нужной, и даёт контуру пола собственный расход. Без него нельзя напрямую соединить высокотемпературную систему и низкотемпературный тёплый пол.
Из чего состоит насосно-смесительный узел?
Из циркуляционного насоса, который гоняет теплоноситель по петлям пола, смесительного клапана, который подмешивает остывшую обратку к горячей подаче и задаёт температуру, и запорно-регулирующей арматуры с термометрами для контроля. Клапаны бывают двухходовые и трёхходовые, с ручной настройкой или с приводом под автоматику и погодозависимое регулирование. Иногда добавляют байпас и предохранительные элементы. Всё это собирают в согласованный узел, где детали подходят друг другу по расходу и присоединениям.
Можно ли подключить тёплый пол без смесительного узла?
В большинстве смешанных систем — нет. Если пустить в пол теплоноситель напрямую от котла или радиаторного контура, температура будет слишком высокой: пол станет некомфортным, стяжка рискует пойти трещинами, а покрытие пострадать. Узел подмеса понижает температуру и защищает пол. Исключение, когда тёплый пол единственный потребитель и котёл сам способен стабильно выдавать низкую температуру; тогда отдельный узел иногда не требуется. Но там, где есть и радиаторы, и пол, смесительный узел нужен обязательно.
Как подобрать насосно-смесительный узел?
По параметрам контура пола: площадь, число и длина петель, требуемая температура и тепловая нагрузка. По ним считают расход и сопротивление, под которые подбирают насос, а по разнице температур системы и пола — смесительный клапан. Учитывают и тип регулирования: для простого понижения температуры хватает ручной настройки, для точного или погодозависимого, клапана с приводом под контроллер. Цифры берут из проекта, потому что на глаз легко промахнуться и получить неравномерный прогрев. Узел собирают комплектом под конкретную схему.
Почему тёплый пол греет неравномерно?
Частая причина — насос не под контур. Слишком слабый насос не прокачивает длинные петли, и дальние зоны пола остаются холодными, пока ближние горячие. Насос подбирают под реальную длину и число контуров, иначе равномерного прогрева не добиться при любом клапане. Другие причины, неверно подобранный или ненастроенный смесительный клапан, отсутствие балансировки петель между собой и контроля по термометрам. Поэтому насосно-смесительный узел не только правильно подбирают под площадь и схему, но и настраивают под конкретную систему.
