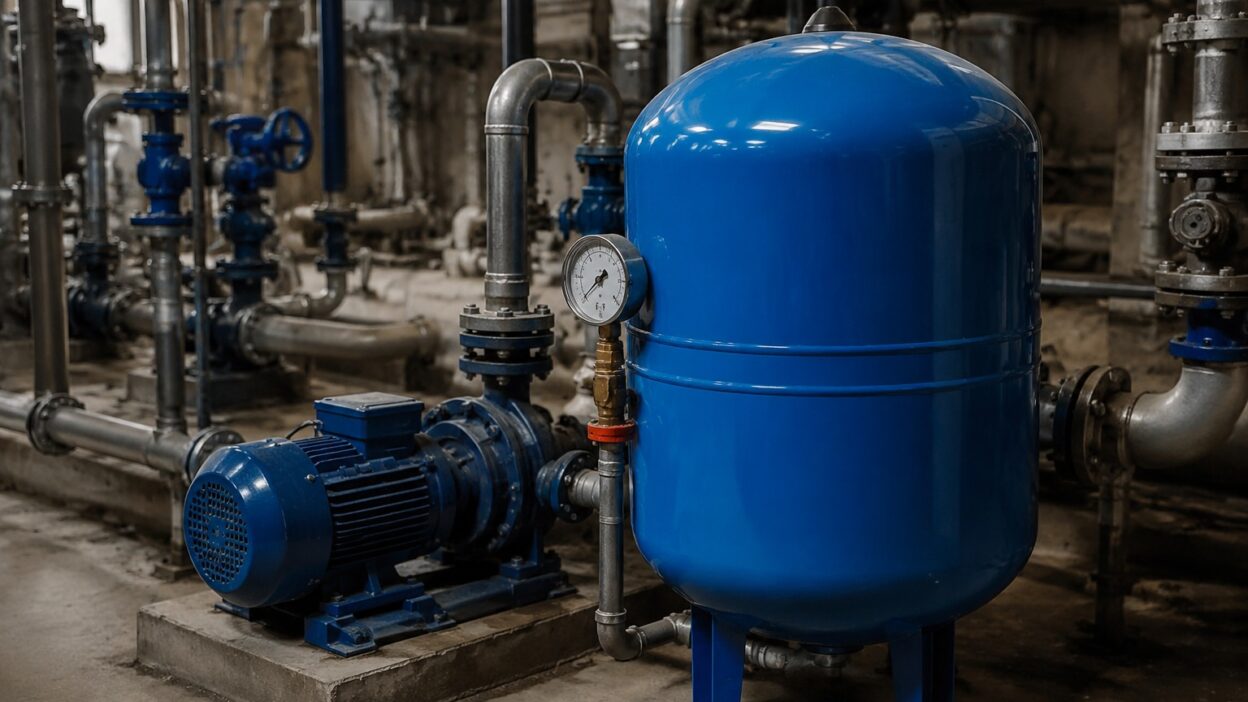

Гидроаккумулятор в водоснабжении: для чего он и какой объём

Гидроаккумулятор — это мембранный бак в системе водоснабжения, который запасает воду под давлением и отдаёт её между включениями насоса. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем насосное оборудование и часто объясняем: без гидроаккумулятора насос дёргается на каждый открытый кран, быстро изнашивается и гоняет скачущее давление, а с ним система работает ровно.

Смысл в том, что без запаса воды насос вынужден включаться каждый раз, когда кто-то открыл кран, и выключаться, когда закрыл. Такие частые пуски убивают насос и автоматику, а давление в кранах скачет. Гидроаккумулятор держит запас воды под давлением, и мелкий разбор идёт из него, а насос включается реже и работает дольше.

Разберём по делу: что такое гидроаккумулятор и как он работает, для чего нужен в водоснабжении, как подобрать его объём и какие ошибки мешают ему работать. Так вы поймёте логику этого бака и не оставите насос без защиты от частых пусков, а систему — без стабильного давления.

Что такое гидроаккумулятор

Гидроаккумулятор — это металлический бак, внутри которого есть эластичная мембрана, делящая его на две части. В одной части находится вода под давлением, в другой, воздух, закачанный заранее. Когда насос подаёт воду, она сжимает воздух через мембрану и запасается в баке под давлением; когда открывают кран, сжатый воздух выталкивает воду обратно в систему.

За счёт этого бак работает как буфер давления и запас воды одновременно. Он сглаживает разницу между тем, как подаёт воду насос и как её разбирают потребители. Насос наполняет бак порциями, а система берёт воду из него плавно, и давление держится в заданных пределах между включениями.

Гидроаккумулятор в водоснабжении часто путают с расширительным баком отопления, но задачи у них разные. Расширительный бак в отоплении компенсирует тепловое расширение теплоносителя, а гидроаккумулятор в водоснабжении запасает воду и держит давление для потребителей. Это разные баки под разные системы, и подбирают их по-своему.

Для чего нужен гидроаккумулятор

Первая и главная задача — защитить насос от частых включений. Без бака насос стартует на каждый открытый кран и глохнет, когда его закрыли, а такие частые пуски изнашивают двигатель и автоматику быстрее всего. Гидроаккумулятор берёт мелкий разбор на себя, и насос включается реже, крупными циклами, а не дёргается постоянно.

Вторая задача — стабильное давление. Запас воды под давлением сглаживает колебания, поэтому в кранах напор ровный, а не скачет при каждом включении насоса. Открыли воду, идёт из бака под давлением, и только когда запас подходит к концу, включается насос и снова наполняет бак. Пользователь при этом чувствует ровный напор.

Третья задача — гашение гидроударов и небольшой резерв воды. Вот что даёт гидроаккумулятор системе:

• Реже включает насос и продлевает его ресурс.
• Держит давление ровным, без скачков при пусках насоса.
• Гасит гидроудары при резком закрытии кранов.
• Даёт небольшой запас воды, чтобы напор был сразу при открытии крана.
• Снижает нагрузку на автоматику и реле давления.

Как гидроаккумулятор держит давление

Работа бака держится на балансе воды и воздуха через мембрану. В пустой бак заранее закачан воздух под определённым давлением. Когда насос подаёт воду, она входит в бак и сжимает воздух, пока давление не достигнет верхнего порога, на котором реле выключает насос. Бак заряжен и держит запас воды под давлением.

Когда открывают кран, вода выходит из бака, сжатый воздух её выталкивает, и давление в системе плавно падает. Как только оно опускается до нижнего порога, реле снова включает насос, и цикл повторяется. Между этими порогами и работает система, а размер бака определяет, как долго идёт вода до следующего пуска насоса.

Ключевой момент — давление воздуха в баке должно быть согласовано с настройками реле давления. Если воздуха слишком мало или много, бак работает плохо: насос всё равно дёргается или вода из бака почти не идёт. Поэтому давление воздуха проверяют и настраивают, а не оставляют как есть. Это связывает бак, насос и автоматику в единый рабочий узел.

Как подобрать объём гидроаккумулятора

Объём бака подбирают под задачу, и главный принцип — чем больше объём, тем реже включается насос. Небольшой бак дешевле и компактнее, но насос при нём стартует чаще; большой бак даёт длинные циклы и щадит насос, но занимает место и стоит дороже. Оптимум ищут между защитой насоса и разумными габаритами.

Считают объём по нескольким параметрам: производительность насоса, желаемое число его включений в час, диапазон давления между порогами реле и характер потребления. Чем мощнее насос и чем меньше пусков в час вы хотите, тем больше нужен бак. Для дома с одним насосом и для объекта с интенсивным разбором объёмы будут разными.

На больших системах вместо одного огромного бака иногда ставят несколько или сочетают гидроаккумулятор с частотным управлением насоса. Что выгоднее в вашем случае, зависит от схемы и потребления. Мы подбираем гидроаккумулятор и насос в комплекте под объект; отправить данные удобно через раздел для покупателей.

Ошибки с гидроаккумулятором

Первая ошибка — не проверять давление воздуха в баке. Со временем воздух через ниппель стравливается, давление в воздушной части падает, и бак перестаёт нормально работать: насос дёргается, вода почти не идёт из бака. Давление воздуха периодически проверяют и подкачивают, согласуя с настройками реле, иначе даже правильный бак работает плохо.

Вторая ошибка — неверный объём под систему. Слишком маленький бак не спасает насос от частых пусков, ради которых его и ставят; слишком большой, лишние деньги и место. Объём считают под производительность насоса и число включений, а не берут первый попавшийся. Ошибка в объёме сводит на нет главную пользу бака.

Третья группа ошибок — про подбор и монтаж. Бак не согласован с насосом и реле, стоит в неудобном месте, не подходит по давлению или среде. Гидроаккумулятор работает только в связке с насосом и автоматикой, поэтому подбирают их вместе. Учесть это заранее помогает аудит проекта в разделе для проектировщиков.

Как подобрать бак под систему

Подбор начинают с параметров насоса и потребления: производительность насоса, желаемое число включений в час, рабочее давление и его диапазон, характер разбора воды. По ним считают нужный объём бака так, чтобы насос включался редко, а давление держалось ровным. Цифры берут из проекта или фактических данных системы.

Дальше бак увязывают с насосом и реле давления в единый узел, согласуя давление воздуха с порогами включения. Все три элемента работают вместе: насос подаёт, бак запасает, реле управляет. Подбирать их по отдельности рискованно, потому что несогласованность вылезет частыми пусками или слабым напором.

Мы подбираем гидроаккумулятор, насос и автоматику в составе комплекта под объект, согласованно по давлению и производительности. Проектированием мы не занимаемся, но проводим аудит готового проекта и поставляем оборудование юрлицам и ИП по безналу и полному пакету документов. Прислать параметры системы можно через раздел для покупателей.

Главное

Гидроаккумулятор — это мембранный бак в водоснабжении, который запасает воду под давлением и отдаёт её между включениями насоса. Он защищает насос от частых пусков, держит давление в кранах ровным, гасит гидроудары и даёт небольшой запас воды. Внутри бак разделён мембраной на воду и закачанный заранее воздух: насос наполняет бак и сжимает воздух, а при открытии крана воздух выталкивает воду обратно. Объём подбирают под производительность насоса и число включений: чем больше бак, тем реже стартует насос. Давление воздуха в баке согласуют с настройками реле и периодически проверяют, иначе даже правильный бак работает плохо. Это не то же, что расширительный бак отопления.

Насос дёргается на каждый кран или давление скачет. Свяжитесь с нами и пришлите параметры через раздел для покупателей: подберём гидроаккумулятор и насос в комплекте по производительности и давлению, чтобы насос работал реже, а напор был стабильным.

Частые вопросы

Для чего нужен гидроаккумулятор в водоснабжении?

Чтобы защитить насос от частых включений, держать давление ровным и гасить гидроудары. Без бака насос стартует на каждый открытый кран и глохнет, когда его закрыли, а частые пуски изнашивают двигатель и автоматику; гидроаккумулятор берёт мелкий разбор на себя, и насос включается реже, крупными циклами. Запас воды под давлением сглаживает колебания, поэтому в кранах ровный напор, а не скачки. Плюс бак гасит гидроудары при резком закрытии кранов и даёт небольшой резерв воды, чтобы напор был сразу при открытии.

Как работает гидроаккумулятор?

Внутри бак разделён эластичной мембраной на две части: в одной вода под давлением, в другой закачанный заранее воздух. Когда насос подаёт воду, она сжимает воздух и запасается в баке под давлением, пока реле не выключит насос на верхнем пороге. Когда открывают кран, сжатый воздух выталкивает воду обратно в систему, давление плавно падает, и на нижнем пороге реле снова включает насос. Между этими порогами и работает система. Важно, чтобы давление воздуха в баке было согласовано с настройками реле, иначе бак работает плохо.

Как подобрать объём гидроаккумулятора?

Под задачу, по принципу: чем больше объём, тем реже включается насос. Маленький бак дешевле и компактнее, но насос при нём стартует чаще; большой даёт длинные циклы и щадит насос, но занимает место и стоит дороже. Объём считают по производительности насоса, желаемому числу его включений в час, диапазону давления между порогами реле и характеру потребления. Чем мощнее насос и чем меньше пусков в час вы хотите, тем больше нужен бак. Для дома с одним насосом и для объекта с интенсивным разбором объёмы будут разными.

Чем гидроаккумулятор отличается от расширительного бака отопления?

Задачами и системами. Гидроаккумулятор в водоснабжении запасает воду под давлением и держит его для потребителей, защищая насос от частых пусков. Расширительный бак в отоплении компенсирует тепловое расширение теплоносителя при нагреве, чтобы давление в контуре не росло опасно. Это разные баки под разные системы, и подбирают их по-разному: гидроаккумулятор — по производительности насоса и числу включений, расширительный бак, по объёму системы отопления и расширению теплоносителя. Путать их и ставить один вместо другого нельзя.

Почему насос часто включается даже с гидроаккумулятором?

Чаще всего из-за упавшего давления воздуха в баке или неверного объёма. Со временем воздух через ниппель стравливается, давление в воздушной части падает, и бак перестаёт нормально запасать воду: насос всё равно дёргается. Поэтому давление воздуха периодически проверяют и подкачивают, согласуя с настройками реле. Вторая причина — слишком маленький бак под производительность насоса: он не даёт нужного запаса, и насос стартует часто. Помогает правильный подбор объёма и согласование бака с насосом и реле давления в единый узел.
