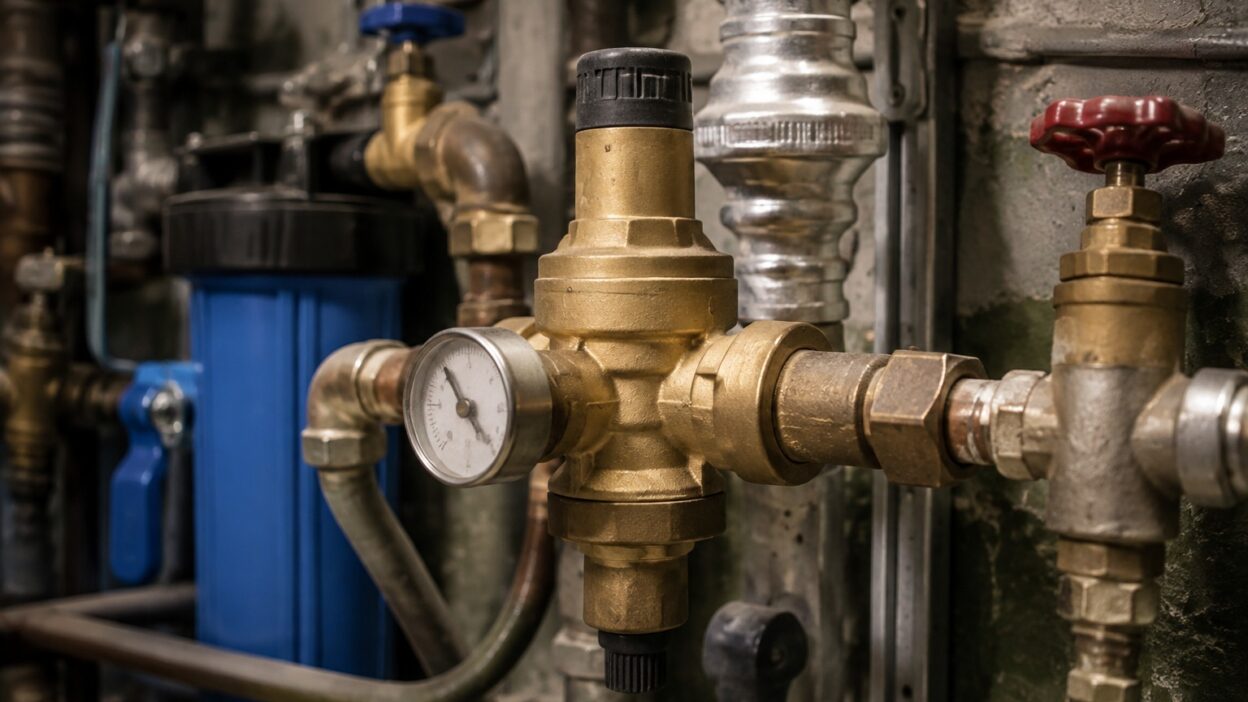

Редукционный клапан: как снизить давление воды в системе

Редукционный клапан, он же регулятор давления, — это арматура, которая снижает давление воды на входе и держит его стабильным на выходе. Мы в ПРОФСНАБИНЖИНИРИНГ поставляем регулирующее оборудование и часто объясняем: слишком высокое давление в водопроводе кажется благом, но на деле оно изнашивает технику, рвёт соединения и бьёт гидроударами, поэтому его приходится сбивать до рабочего уровня.

Дело в том, что давление в подающей сети непостоянно и нередко избыточно. Городской водопровод, повысительная станция или высокая точка подачи могут давать больше, чем нужно приборам, а скачки давления добавляют проблем. Оборудование рассчитано на определённый диапазон, и всё, что выше, работает на износ, поэтому давление приводят к норме.

Разберём по делу: что такое редукционный клапан и как он работает, зачем нужен, где его ставят, как подбирают под систему и какие ошибки делают его бесполезным. Так вы поймёте логику этого узла и защитите технику и трубы от избыточного давления и гидроударов, а не будете менять потёкшие соединения по кругу.

Что такое редукционный клапан

Редукционный клапан — это самодействующая арматура, которая поддерживает на выходе заданное давление ниже входного. Внутри у него чувствительный элемент, обычно мембрана с пружиной, который сам прикрывает или приоткрывает проход в зависимости от давления за клапаном. Как только давление на выходе достигает заданного, клапан прикрывается и держит его на этом уровне.

Работает он автоматически и без питания. Настроил нужное давление один раз — и клапан сам его поддерживает, сглаживая скачки во входной сети. Если на входе давление гуляет, на выходе оно остаётся ровным, в пределах заданного. Это отличает регулятор давления от простого крана, который лишь ограничивает поток вручную.

Важно не путать редукционный клапан с предохранительным. Предохранительный сбрасывает аварийный избыток давления наружу и в норме молчит, а редукционный постоянно поддерживает рабочее давление на выходе, снижая его от входного. Это разные задачи, и в грамотной системе они дополняют друг друга, каждый на своём месте.

Зачем нужен редукционный клапан

Главная задача клапана — защитить систему от избыточного давления. Слишком высокое давление воды сокращает срок службы бытовой и инженерной техники, изнашивает уплотнения и соединения, повышает риск протечек и рвёт слабые места. Приведя давление к рабочему, редукционный клапан снимает эту постоянную нагрузку со всей системы.

Вот от чего бережёт регулятор давления:

Есть и экономический эффект. При завышенном давлении вода льётся сильнее, чем нужно, и её перерасход идёт впустую, а частые протечки и замена потёкших узлов стоят денег. Стабильное рабочее давление и экономит воду, и снижает аварийность, поэтому редукционный клапан окупается не только защитой техники.

• Бытовую и инженерную технику от износа избыточным напором.
• Соединения и уплотнения от протечек и разрывов.
• Систему от гидроударов при скачках давления в сети.
• Смесители и приборы, рассчитанные на определённый диапазон давления.
• Расход воды от перерасхода при завышенном напоре.

Где ставят редукционный клапан

Классическое место клапана — на вводе водоснабжения, сразу после того, как вода зашла в здание или квартиру. Там он сбивает избыточное давление городской сети или повысительной станции до рабочего для всей внутренней разводки. Это самая частая точка установки, откуда клапан защищает всё, что стоит после него.

Ставят редукционные клапаны и на отдельных участках, где нужно своё давление. Например, перед группой приборов, чувствительных к напору, или на этаже высотного здания, где давление снизу избыточно. В многоэтажных домах давление на нижних этажах выше, чем наверху, и на них ставят редукторы, чтобы выровнять условия по всему стояку.

Важно ставить клапан по направлению потока и в доступном для настройки и обслуживания месте. К нему обычно добавляют манометр, чтобы видеть выходное давление, и фильтр перед ним, чтобы взвесь не мешала работе чувствительного элемента. Продумать расстановку удобно на этапе аудита проекта в разделе для проектировщиков.

Как подбирают редукционный клапан

Подбор начинают с давлений: какое приходит на входе и какое нужно держать на выходе. Клапан выбирают так, чтобы он снижал входное до нужного рабочего и справлялся с диапазоном, в котором гуляет подающая сеть. От разницы давлений зависит и тип клапана, поэтому цифры берут из реальных условий, а не наугад.

Второй параметр — расход. Клапан должен пропускать нужный поток воды при заданном давлении, не создавая лишнего сопротивления и не занижая напор у потребителей. Слишком маленький клапан задушит расход, слишком большой будет работать не в своём диапазоне и хуже держать давление. Пропускную способность считают под потребление системы.

Учитывают и параметры среды: диаметр, температуру, чистоту воды, присоединения. Всё это связано, и клапан подбирают под конкретную систему в составе узла с фильтром и манометром. Мы собираем трубопроводную арматуру комплектом под объект, а не по отдельности.

Ошибки с редукционным клапаном

Первая ошибка — поставить клапан без фильтра перед ним. Чувствительный элемент редуктора боится взвеси: песок и окалина забивают его, и клапан перестаёт держать давление ровно или залипает. Поэтому перед редукционным клапаном ставят фильтр грубой очистки, а на грязной воде за этим следят особенно.

Вторая ошибка — неверный подбор по давлению и расходу. Клапан с заниженной пропускной способностью душит напор, а неправильно настроенный не даёт нужного давления на выходе. Настройку выставляют под рабочее давление системы и проверяют по манометру, а не на глаз. Без манометра работу клапана толком не проконтролировать.

Третья группа ошибок — про монтаж и обслуживание. Клапан против потока, отсутствие доступа для настройки, установка там, где до него не добраться, всё это мешает нормальной работе. Редукционный клапан ставят по стрелке, с манометром и в доступном месте, и периодически проверяют. Учесть эти детали заранее помогает аудит проекта.

Как подобрать клапан под систему

Подбор ведут от параметров: входное и требуемое выходное давление, расход, диаметр, чистота и температура воды. По ним определяют тип, типоразмер и настройку клапана так, чтобы он ровно держал рабочее давление при нужном потоке. Цифры берут из проекта или фактических замеров, потому что это регулирующий узел, а не расходник.

Дальше клапан увязывают в узел с фильтром грубой очистки перед ним и манометром после, чтобы защитить чувствительный элемент и видеть результат. Эти элементы работают вместе, и подбирать их разумно комплектом. Тогда редуктор держит давление стабильно и долго, а не залипает от первой же взвеси.

Мы подбираем редукционные клапаны и обвязку в составе комплекта под объект, согласованно по давлению, расходу и диаметрам. Проектированием мы не занимаемся, но проводим аудит готового проекта и поставляем оборудование юрлицам и ИП по безналу и полному пакету документов. Прислать параметры можно через раздел для покупателей.

Главное

Редукционный клапан, или регулятор давления, снижает давление воды на входе и держит его стабильным на выходе, защищая технику, соединения и приборы от избыточного напора и гидроударов. Работает он автоматически, поддерживая заданное давление и сглаживая скачки в подающей сети. Ставят его на вводе водоснабжения, а также на отдельных участках и этажах высотных зданий, где давление избыточно, обязательно с фильтром перед ним и манометром после. Подбирают клапан по входному и выходному давлению и по расходу под конкретную систему. Не путать с предохранительным клапаном: тот сбрасывает аварийный избыток, а редукционный постоянно держит рабочее давление.

Высокое давление воды бьёт по технике и рвёт соединения. Свяжитесь с нами и пришлите параметры через раздел для покупателей: подберём редукционный клапан по давлению и расходу и соберём узел с фильтром и манометром, чтобы давление было стабильным.

Частые вопросы

Что такое редукционный клапан?

Это самодействующая арматура, которая снижает давление воды на входе и держит его стабильным на выходе, ниже входного. Внутри у него мембрана с пружиной, которая сама прикрывает или приоткрывает проход в зависимости от давления за клапаном, поэтому на выходе оно остаётся ровным даже при скачках во входной сети. Работает клапан автоматически, без питания: настроил нужное давление один раз, и он его поддерживает. Не путать с предохранительным клапаном: тот сбрасывает аварийный избыток наружу и в норме молчит, а редукционный постоянно держит рабочее давление.

Зачем нужен регулятор давления воды?

Чтобы защитить систему от избыточного давления. Слишком высокое давление сокращает срок службы бытовой и инженерной техники, изнашивает уплотнения и соединения, повышает риск протечек, рвёт слабые места и бьёт гидроударами при скачках. Приведя давление к рабочему, редукционный клапан снимает эту нагрузку со всей системы. Есть и экономия: при завышенном давлении вода льётся сильнее, чем нужно, и перерасходуется, а частые протечки и замена узлов стоят денег. Поэтому стабильное давление и бережёт технику, и снижает аварийность, и экономит воду.

Где ставить редукционный клапан?

Классическое место — на вводе водоснабжения, сразу после захода воды в здание или квартиру, где он сбивает избыточное давление сети или повысительной станции до рабочего для всей разводки. Ставят его и на отдельных участках перед чувствительными к напору приборами, и на этажах высотных зданий, где давление снизу избыточно, чтобы выровнять условия по стояку. Клапан монтируют по направлению потока, в доступном месте, с манометром для контроля выходного давления и фильтром перед ним, чтобы взвесь не мешала чувствительному элементу.

Как подобрать редукционный клапан?

По давлениям и расходу. Сначала определяют, какое давление приходит на входе и какое нужно держать на выходе, чтобы клапан снижал до рабочего и справлялся с диапазоном скачков сети. Затем считают расход: клапан должен пропускать нужный поток без лишнего сопротивления, поэтому слишком маленький задушит напор, а слишком большой будет хуже держать давление. Учитывают диаметр, температуру и чистоту воды. Клапан подбирают под конкретную систему в составе узла с фильтром грубой очистки перед ним и манометром после.

Почему редукционный клапан перестаёт держать давление?

Чаще всего из-за взвеси в воде и отсутствия фильтра. Чувствительный элемент редуктора боится песка и окалины: они забивают его, и клапан перестаёт держать давление ровно или залипает. Поэтому перед ним обязательно ставят фильтр грубой очистки, а на грязной воде следят за этим особенно. Другие причины — неверный подбор по давлению и расходу, настройка на глаз без манометра, монтаж против потока или в недоступном для обслуживания месте. Клапан ставят по стрелке, с манометром и фильтром и периодически проверяют его работу.
