Обратный клапан на схеме, деталь незаметная, а поставишь не тот, и система гудит, стучит или клапан быстро выходит из строя. Лепестковый, пружинный, шаровой, у каждого своя область, и снабженцу важно не перепутать. Разберёмся, чем отличаются лепестковый, пружинный, шаровой обратные клапаны, где какой уместен и что учесть при подборе под систему. Обратный клапан пропускает поток в одну сторону и не даёт ему идти назад.
Лепестковый поворотный прост и дёшев для горизонтали, пружинный подъёмный держит любое положение и быстро закрывается, шаровой удобен для загрязнённых и вязких сред и вертикали. Выбор зависит от среды, положения и требований к системе. Подобрать обратный клапан под систему помогает каталог профснаба. Ниже по делу: чем отличаются типы, где какой уместен и что учесть.
Чем отличаются лепестковый, пружинный и шаровой обратный клапан
Обратный клапан пропускает поток в одну сторону и перекрывает обратный. Лепестковый закрывается створкой на оси, пружинный — тарелкой на пружине, шаровой — шаром, который прижимается к седлу. Отсюда разница в положении установки, скорости закрытия и стойкости к загрязнениям.

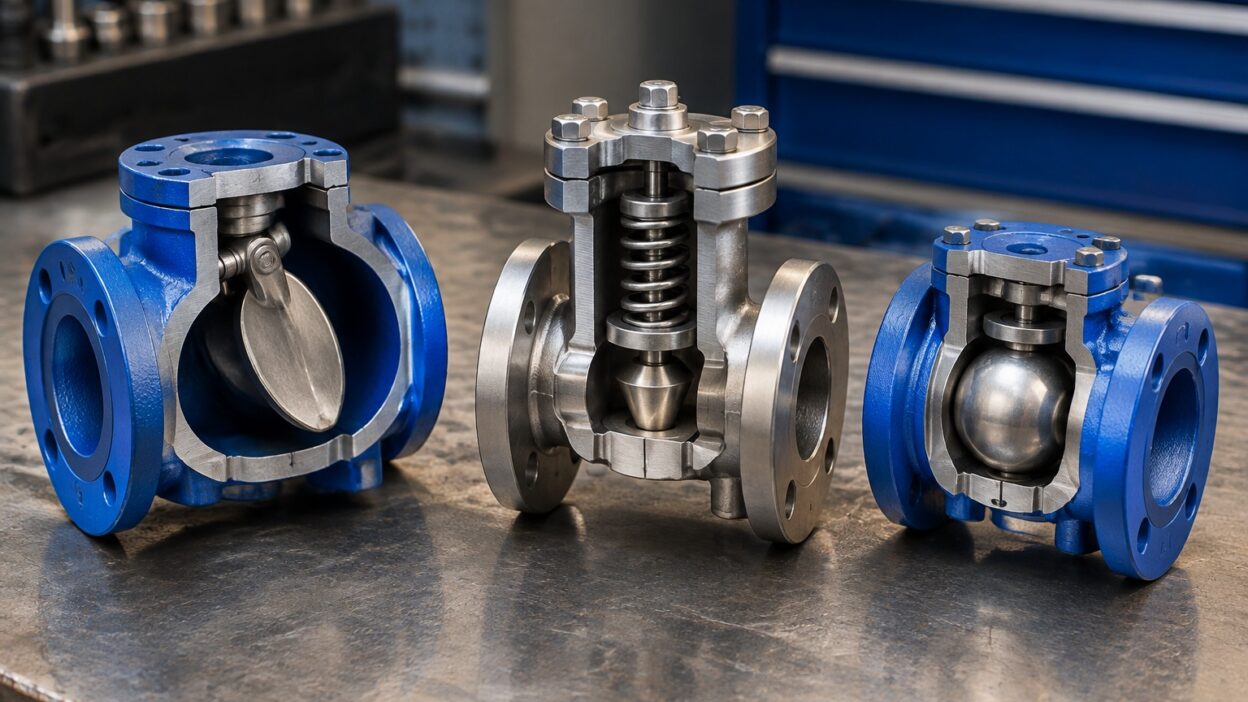

У трёх типов обратного клапана разное устройство.
- Лепестковый. Створка на оси, простой и дешёвый, чаще для горизонтали.
- Пружинный. Тарелка на пружине, работает в любом положении, быстро закрывается.
- Шаровой. Шар прижимается к седлу, хорош для вязких и загрязнённых сред.
Обратный клапан решает одну задачу: пропускать среду только в нужную сторону и не давать ей течь назад, например, чтобы вода из системы не сливалась обратно в насос или чтобы стоки не шли обратно. Лепестковый поворотный клапан внутри имеет створку-захлопку на оси: поток открывает её, а при обратном движении или остановке она под своим весом или напором закрывается.
Он простой, недорогой, с малым сопротивлением, но чувствителен к положению, чаще ставится горизонтально или строго по стрелке, и может хлопать при резком закрытии. Пружинный, подъёмный и тарельчатый, клапан имеет тарелку, прижимаемую пружиной: поток отжимает тарелку, а пружина быстро и мягко возвращает её при остановке, поэтому он закрывается быстро, меньше гидроударов, работает в любом положении, включая вертикаль, но даёт чуть большее сопротивление.
Шаровой клапан перекрывается шаром, который потоком поднимается, а при обратном движении скатывается на седло: он хорошо работает с вязкими и загрязнёнными средами, стоки и шламы, где створка или тарелка забились бы. Так что тип, ведь это не мелочь, а вопрос надёжной работы узла. Где какой уместен, дальше. Мы помогаем подобрать тип клапана под конкретную систему.
Где уместен каждый тип обратного клапана
Лепестковый уместен на чистой воде и горизонтальных участках больших диаметров, пружинный — на насосах, вертикали и там, где важно быстрое закрытие без гидроудара, шаровой — на загрязнённых, вязких средах и канализации. Тип подбирают под среду и положение установки.
Что применить, подсказывают среда и положение.
- Лепестковый. Чистая вода, горизонталь, большие диаметры, малое сопротивление.
- Пружинный. Обвязка насосов, вертикаль, защита от гидроудара.
- Шаровой. Загрязнённые и вязкие среды, стоки, канализация.
Лепестковый обратный клапан ставят на чистой воде и относительно спокойных потоках, на горизонтальных участках и больших диаметрах магистралей, где ценится низкое сопротивление и невысокая цена, например, на вводах и крупных линиях водоснабжения и отопления. Пружинный клапан незаменим там, где важны быстрое надёжное закрытие и работа в любом положении: в обвязке насосов, чтобы вода не сливалась назад и насос не работал вхолостую, на вертикальных участках, на насосных станциях, там, где резкая остановка потока грозит гидроударом, ведь пружина закрывает клапан плавно и быстро, гася удар.
Шаровой клапан, выбор для сложных сред: канализационные и дренажные системы, стоки, шламы, вязкие и загрязнённые жидкости, где твёрдые частицы забили бы створку или тарелку, а гладкий шар спокойно скатывается на седло, его часто ставят на напорной канализации и в дренаже. На реальном объекте типы сочетают: на чистой воде, одни, на насосах, другие, на стоках, третьи.
Важно смотреть и на положение установки, и на направление по стрелке, ведь неправильно поставленный клапан либо не держит, либо создаёт лишнее сопротивление. Мы подбираем тип клапана под среду, диаметр и положение вашей системы.
Что учесть при подборе обратного клапана
Учитывают среду, положение установки, диаметр, давление, направление потока по стрелке и риск гидроудара. Клапан подбирают по DN, PN и типу присоединения под систему, а на насосах закладывают быстрозакрывающийся, чтобы гасить удары.
При подборе обратного клапана держат в голове несколько вещей.
- Среда и положение. Чистая или грязная среда, горизонталь или вертикаль.
- DN, PN и стрелка. Диаметр, давление, направление потока по метке.
- Гидроудар. На насосах, быстрозакрывающийся тип против ударов.
Дошли до практики. Сначала определите среду и положение: чистая вода или загрязнённая и вязкая, горизонтальный участок или вертикальный, ведь от этого зависит сам тип, лепестковый, пружинный или шаровой, и клапан не на своё место либо не держит, либо быстро изнашивается. Дальше параметры: клапан подбирают по условному диаметру DN, например, DN 50, под трубу, по давлению PN не ниже рабочего, обычно PN 16 или PN 25, и по типу присоединения, резьба или фланец, как и любую арматуру.
Обязательно смотрите направление потока: на корпусе есть стрелка, и клапан ставят строго по ней, иначе он просто не работает. Учитывайте риск гидроудара: на насосах и там, где поток резко останавливается, закладывают быстрозакрывающийся пружинный клапан, чтобы гасить удары, беречь трубы и оборудование, обычная захлопка тут хлопала бы и разбивалась. Оцените материал корпуса и уплотнений под среду и температуру.
И считайте сопротивление: на ответственных линиях с точным расчётом гидравлики важно, какое сопротивление вносит клапан. Всё это сводят в спецификацию вместе с остальной арматурой по совпадающим диаметрам и давлению. Мы поможем подобрать обратные клапаны под вашу систему и укомплектовать поставку.
Главное
Если коротко: обратный клапан пропускает поток в одну сторону и не даёт ему идти назад. Лепестковый закрывается створкой, прост, дёшев для чистой воды и горизонтали, пружинный — тарелкой на пружине, работает в любом положении и быстро закрывается, а шаровой перекрывается шаром и хорош для загрязнённых и вязких сред. Уместность зависит от среды и положения: лепестковый на чистой воде и больших горизонтальных диаметрах, пружинный на насосах, вертикали, там, где важно гасить гидроудар, шаровой на стоках, загрязнённых средах.
При подборе учитывают среду, положение, DN, PN, направление потока по стрелке и риск гидроудара, а всё сводят в спецификацию. Подобрать обратный клапан под систему поможет профснаб, оставьте заявку на подбор.
