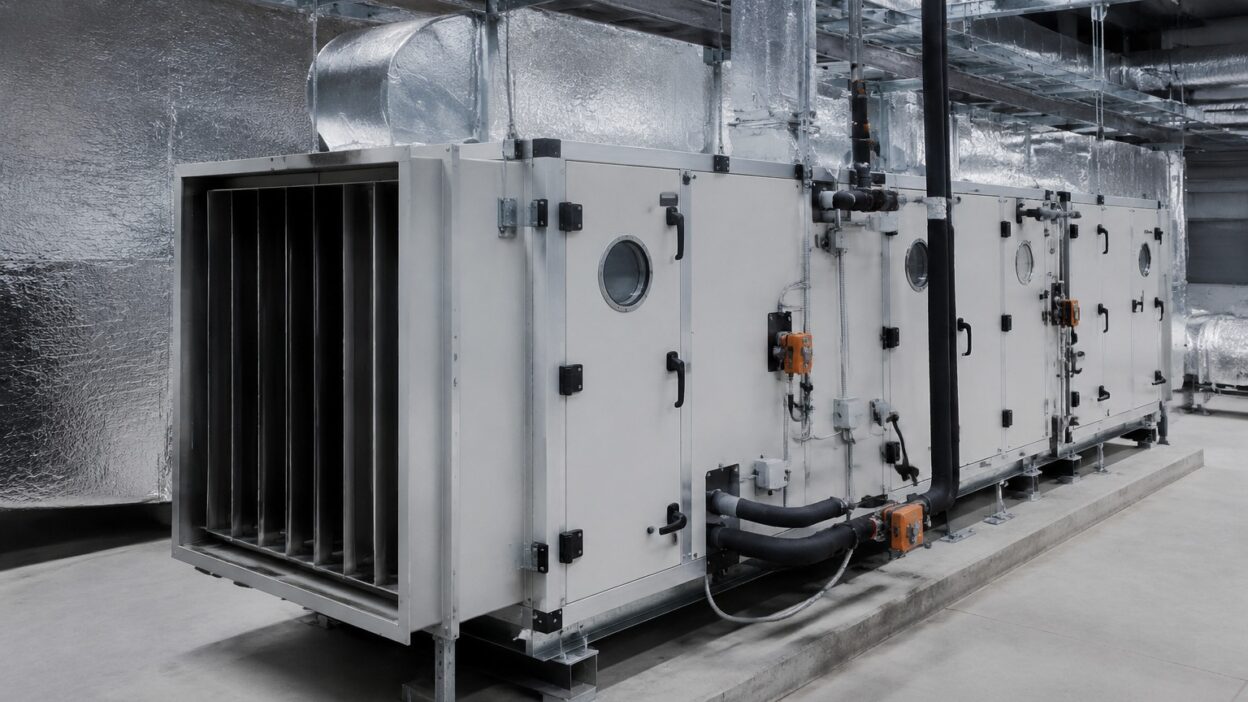

Приточно-вытяжная вентиляционная установка: как подобрать под объект

Приточно-вытяжная вентиляционная установка — это агрегат, который одновременно подаёт в помещение свежий воздух и удаляет отработанный, доводя приток до нужной температуры. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем и поставляем вентиляционное оборудование по всей России и на подборе видим одну и ту же картину: установку часто берут «по площади на глаз», а потом она либо не тянет объект, либо гонит вхолостую лишний воздух и электричество.

Разница между случайной и правильно подобранной установкой — это не только комфорт в помещении, но и счёт за электроэнергию на годы вперёд. Приточно-вытяжная установка работает постоянно, поэтому ошибка в подборе расхода воздуха, напора или схемы нагрева тянется весь срок эксплуатации. Подбирают её не по квадратным метрам, а по расчётному воздухообмену объекта, характеру помещений и тому, как установка встанет в инженерную систему здания.

Разберём по-инженерному, как подобрать приточно-вытяжную установку под объект: что она делает, из чего состоит, как считают расход воздуха и напор, нужен ли рекуператор, каким сделать нагрев притока и что учесть при заказе. Так снабженец или инженер объекта поймёт логику подбора и сможет поставить установку, которая держит нужный микроклимат без перерасхода, а не греет улицу.

Что делает приточно-вытяжная установка

Приточно-вытяжная установка решает две задачи разом: подаёт в помещение свежий уличный воздух и удаляет из него отработанный, насыщенный влагой, теплом и запахами. Приток при этом проходит очистку фильтром и нагрев до комфортной температуры, а вытяжка выбрасывается наружу. За счёт того, что приток и вытяжка сбалансированы, в помещении держится нормальный воздухообмен без сквозняков и без застоя, чего простой вытяжкой или проветриванием на серьёзном объекте не добиться.

Ключевое отличие такой установки от отдельных вентиляторов — управляемость. Она держит заданный расход воздуха независимо от погоды и работает по расписанию и датчикам, а не «как получится». Для офиса, производства, магазина или общественного здания это принципиально: там воздухообмен нормируется, и его нужно обеспечивать стабильно. Поэтому приточно-вытяжную установку подбирают под конкретный объект, а не ставят универсальную коробку в надежде, что справится.

Из чего состоит вентиляционная установка

Вентиляционная установка — это набор секций в одном корпусе, каждая со своей задачей. Вентиляторы приточной и вытяжной линий гонят воздух, фильтры очищают приток от пыли, нагреватель доводит его до нужной температуры, а в наборных и моноблочных установках к ним добавляется узел утилизации тепла. Всё это собрано так, чтобы воздух проходил секции по порядку и выходил в помещение чистым, тёплым и в нужном объёме.

От состава секций зависит и подбор, и цена, и эксплуатация. Простая установка без утилизации тепла дешевле, но дороже в отоплении, потому что греет приток «с нуля». Установка с рекуператором сложнее и дороже на старте, зато возвращает часть тепла вытяжки и экономит на нагреве. Поэтому состав вентиляционной установки определяют под задачу объекта, а не берут максимальную комплектацию про запас или, наоборот, самую простую ради экономии на входе.

Как подобрать вентустановку по расходу воздуха

Главный параметр подбора вентустановки — это расчётный расход воздуха, то есть сколько кубометров в час нужно подавать и удалять. Считают его не по площади, а по назначению помещений: по кратности воздухообмена или по числу людей и нормам на человека, в зависимости от типа объекта. Офис, цех, кухня и склад при одной площади требуют разного воздухообмена, поэтому расход всегда привязывают к тому, что в помещении происходит.

Второй параметр — напор, который установка должна развить, чтобы продавить воздух через всю сеть воздуховодов, фильтры и решётки. Чем разветвлённее и длиннее сеть, тем выше сопротивление и тем больший напор нужен. Ошибка здесь так же критична, как ошибка в расходе: установка с недобором напора не додаёт воздух в дальние помещения, а с избытком, шумит и тратит лишнее электричество. Поэтому расход и напор подбирают в паре, под конкретную сеть объекта.

• Расход воздуха — по кратности воздухообмена или по числу людей, не по площади.
• Напор — с учётом длины и разветвлённости сети воздуховодов.
• Тип помещений — офис, цех, кухня и склад требуют разного воздухообмена.
• Нагрев притока — водяной или электрический калорифер под объект.
• Утилизация тепла — рекуператор там, где он окупается.

Нужен ли рекуператор и где он окупается

Рекуператор — это узел утилизации тепла: он забирает часть тепла у тёплого вытяжного воздуха и подогревает им холодный приток, не смешивая потоки. За счёт этого установка тратит на нагрев меньше энергии, ведь часть работы делает возвращённое тепло. На объектах с большим воздухообменом и долгой холодной зимой возврат тепла ощутимо снижает затраты на подогрев притока, поэтому рекуператор там почти всегда оправдан.

Но рекуператор нужен не везде. Он усложняет и удорожает установку, требует места и обслуживания, и на объектах с малым расходом воздуха или коротким отопительным сезоном может окупаться слишком долго. Поэтому решение по рекуператору принимают расчётом: сравнивают экономию на нагреве с ростом стоимости и сложности установки. Мы помогаем прикинуть этот баланс под конкретный объект, чтобы утилизация тепла работала на экономику, а не только на строку в спецификации.

Нагрев притока: водяной или электрический калорифер

Приток зимой нужно греть, и делает это калорифер — водяной или электрический. Водяной калорифер запитан от системы отопления или теплового пункта и выгоден там, где есть доступное тепло: он дешевле в эксплуатации на больших расходах воздуха, но требует обвязки, насосного узла и защиты от размораживания. Поэтому его закладывают, когда объект подключён к теплоснабжению и воздухообмен большой.

Электрический калорифер проще: он не требует обвязки и подключается к электросети, но греет за счёт электричества, а это дороже на больших объёмах. Его берут на объектах без доступного тепла или с небольшим расходом воздуха, где простота монтажа важнее счёта за нагрев. Выбор между водяным и электрическим нагревом делают под инженерию объекта; при необходимости в подбор входит и отопительное оборудование для обвязки водяного калорифера.

Как подобрать вентустановку под объект без ошибок

Подбор вентустановки без ошибок начинается с исходных данных: назначение и площадь помещений, нормируемый воздухообмен, схема воздуховодов, наличие доступного тепла для нагрева, требования по шуму и месту под установку. По этим данным считают расход и напор, определяют состав секций и решают вопрос с рекуператором и калорифером. Чем полнее исходные данные, тем точнее подбор и меньше сюрпризов на монтаже и в эксплуатации.

Мы в ПРОФСНАБИНЖИНИРИНГ подбираем вентиляционные установки под задачу объекта, а не по артикулу из прайса: вникаем в инженерию, считаем и предлагаем решение с обоснованием. Если есть проект, делаем аудит по разделу вентиляции и подсказываем, где заложено лишнее. Посмотреть вентиляционное оборудование и прислать задачу можно заранее; работаем с юрлицами и ИП по всей России, поставляем с полным пакетом закрывающих документов на условия поставки для юрлиц.

Главное

Приточно-вытяжная вентиляционная установка одновременно подаёт свежий воздух и удаляет отработанный, доводя приток до нужной температуры. Подбирают её не по площади, а по расчётному расходу воздуха и напору сети, под назначение помещений. Состав секций, необходимость рекуператора и тип калорифера определяют под объект: рекуператор окупается на большом воздухообмене и долгой зиме, водяной нагрев выгоден при доступном тепле. Полные исходные данные — залог подбора без перерасхода.

Нужно подобрать вентиляционную установку под объект. Пришлите задачу или проект — техотдел ПРОФСНАБИНЖИНИРИНГ рассчитает и подберёт установку с обоснованием, посмотреть вентиляционное оборудование можно заранее, работаем по всей России с полным пакетом документов.

Частые вопросы

Как подобрать приточно-вытяжную установку?

По расчётному расходу воздуха и напору сети, а не по площади. Расход считают по кратности воздухообмена или по числу людей и нормам, в зависимости от назначения помещений: офис, цех, кухня и склад при одной площади требуют разного воздухообмена. Напор подбирают с учётом длины и разветвлённости воздуховодов. Дальше определяют состав секций, решают вопрос с рекуператором и типом калорифера. Чем полнее исходные данные по объекту, тем точнее подбор и меньше проблем на монтаже и в эксплуатации.

Нужен ли рекуператор в вентустановке?

Зависит от объекта. Рекуператор возвращает часть тепла вытяжного воздуха на подогрев притока и снижает затраты на нагрев. На объектах с большим воздухообменом и долгой холодной зимой он почти всегда окупается. Но он усложняет и удорожает установку, требует места и обслуживания, поэтому при малом расходе воздуха или коротком отопительном сезоне может окупаться слишком долго. Решение принимают расчётом: сравнивают экономию на нагреве с ростом стоимости и сложности установки под конкретный объект.

Какой калорифер выбрать — водяной или электрический?

Водяной калорифер запитан от системы отопления или теплового пункта и выгоден там, где есть доступное тепло и большой расход воздуха, но требует обвязки, насосного узла и защиты от размораживания. Электрический проще в монтаже и не требует обвязки, но греет за счёт электричества, что дороже на больших объёмах. Поэтому электрический берут на объектах без доступного тепла или с небольшим воздухообменом. Выбор делают под инженерию объекта и экономику эксплуатации, а не по привычке.

Из чего состоит вентиляционная установка?

Из секций в одном корпусе: приточный и вытяжной вентиляторы гонят воздух, фильтры очищают приток от пыли, нагреватель доводит его до нужной температуры, а в установках с утилизацией тепла добавляется рекуператор. Воздух проходит секции по порядку и выходит в помещение чистым, тёплым и в нужном объёме. От состава секций зависят подбор, цена и эксплуатация: установка без утилизации тепла дешевле на старте, но дороже в отоплении, чем установка с рекуператором.

Делаете ли вы подбор под проект?

Да. Мы вникаем в инженерную задачу и подбираем вентиляционную установку под объект, а не по артикулу из прайса: считаем расход и напор, определяем состав секций, обосновываем решение. Если есть проект, делаем аудит по разделу вентиляции и подсказываем, где заложено лишнее оборудование или запас. Проектирование мы не выполняем — работаем с готовой документацией и задачей. Поставляем с полным пакетом закрывающих документов, работаем с юрлицами и ИП по всей России.
