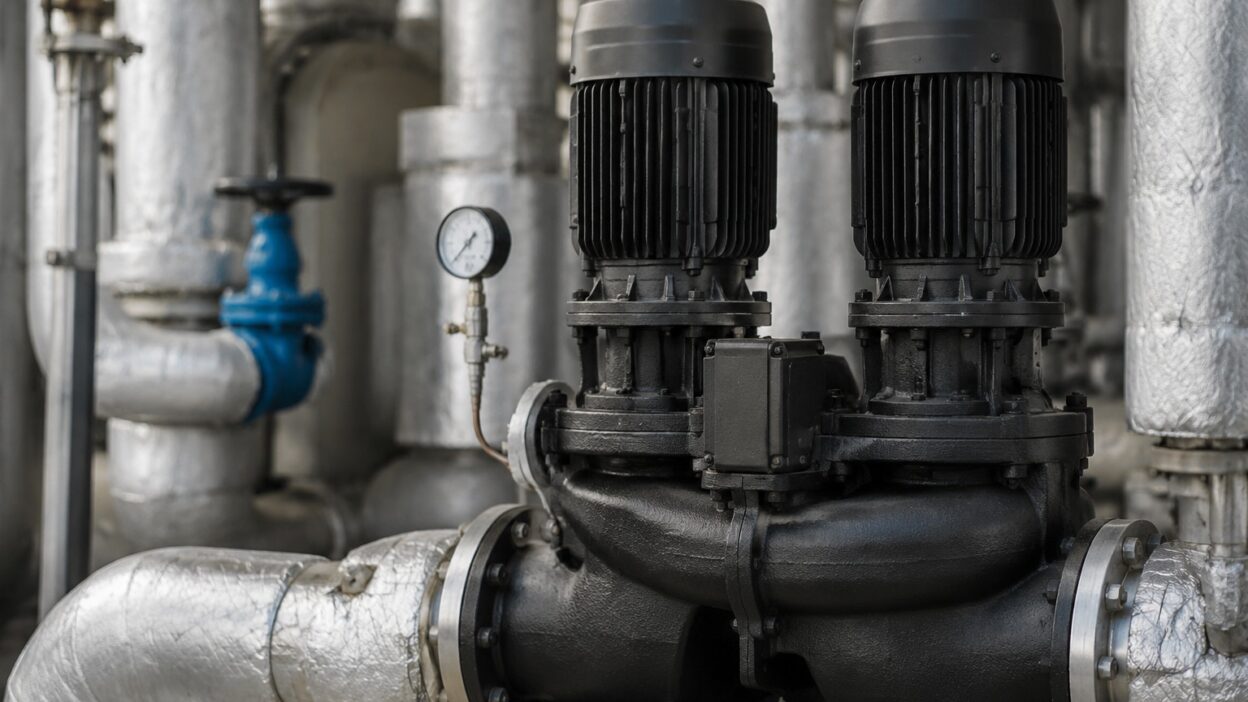

Сдвоенные циркуляционные насосы — это два насоса в одном корпусе, где второй подстраховывает первый, чтобы система не осталась без циркуляции. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем насосное оборудование по всей России и часто объясняем: в ответственных системах, где остановка недопустима, одиночного насоса мало, потому что любой насос когда-нибудь встаёт, и вот тут выручает сдвоенный, резервный включается вместо вышедшего из строя, и система продолжает работать.
Логика проста. Циркуляционный насос гоняет теплоноситель по системе отопления, ГВС или другому контуру, и если он останавливается, циркуляция прекращается, а система встаёт. В отоплении зимой или в ответственном контуре это авария, которую нельзя допустить. Сдвоенный насос решает это резервированием: в одном корпусе два насосных блока, и если рабочий выходит из строя, в работу автоматически вступает второй, не давая системе остановиться.
Разберём, что такое сдвоенные циркуляционные насосы и зачем они нужны: как работает резервирование и автоматическое переключение, где их ставят, чем сдвоенный насос отличается от двух одиночных и как подобрать его под систему. Так снабженец или инженер поймёт, где резервирование действительно нужно, и заложит сдвоенный насос туда, где остановка недопустима.
Что такое сдвоенные циркуляционные насосы
Сдвоенный циркуляционный насос — это два насосных блока, объединённых в одном корпусе с общим подключением к трубопроводу. Внутри стоит переключающий механизм, который направляет поток на тот блок, что работает в данный момент. По сути это два насоса в одной обвязке: один рабочий, второй резервный, и они делят одно место в системе, а не занимают две отдельные линии. Управление отвечает за переключение между блоками по заданной логике.
Главная идея сдвоенного насоса — не производительность, а надёжность. Он не гонит вдвое больше, а даёт систему с резервом: пока один блок работает, второй готов вступить в работу при его отказе. В некоторых режимах блоки могут работать и поочерёдно, чтобы равномерно расходовать ресурс, или совместно на пике нагрузки. Но основной смысл, резервирование, страховка от остановки, и именно за это сдвоенные насосы ставят в системы, где перерыв в циркуляции недопустим.
Зачем нужно резервирование насоса
Резервирование нужно потому, что любой насос рано или поздно останавливается: выходит из строя, требует обслуживания, отключается по питанию. В неответственной системе это переживаемо — циркуляция прекратилась, поправили, запустили заново. А в ответственной остановка недопустима: отопление зимой без циркуляции размораживается, ответственный технологический или тепловой контур встаёт, и последствия куда серьёзнее, чем стоимость резервного насоса. Именно от этого и страхует резервирование.
Смысл резерва в том, чтобы отказ одного насоса не превращался в аварию системы. Пока есть резервный блок, готовый включиться вместо вышедшего из строя, система продолжает работать, а обслуживание или ремонт основного насоса можно провести без остановки контура. Поэтому в ответственных системах закладывают резерв, а сдвоенный насос — самый компактный способ его обеспечить: резервирование прямо в одном корпусе, без отдельной параллельной линии.
- Любой насос когда-нибудь останавливается — отказ, ремонт, питание.
- В ответственной системе остановка циркуляции недопустима.
- Резервный блок включается вместо вышедшего из строя.
- Систему можно обслуживать без остановки контура.
- Сдвоенный насос — компактный резерв в одном корпусе.
Сдвоенные насосы: как они работают
Работает сдвоенный насос по логике «рабочий-резервный». В штатном режиме поток идёт через один блок, а переключающий механизм отсекает второй, который стоит в резерве. Если рабочий блок отказывает, автоматика по сигналу переключает работу на резервный, и он вступает в дело, поддерживая циркуляцию. Для системы переход проходит быстро и незаметно, без длительной остановки, что и есть цель резервирования — не дать контуру встать.
Часто сдвоенные насосы работают и в режиме чередования: блоки поочерёдно берут на себя работу, чтобы равномерно расходовать ресурс и не давать одному простаивать без движения. А на пике нагрузки, где это предусмотрено, оба блока могут включаться совместно. Управляет всем этим автоматика насоса или щита. Мы подбираем сдвоенные циркуляционные насосы с нужной логикой работы под систему; при необходимости в комплект входит и запорная и регулирующая арматура обвязки, чтобы узел резервирования работал как единое целое.
Где ставят сдвоенные насосы: ответственные системы
Сдвоенные насосы ставят там, где остановка циркуляции недопустима. Это системы отопления, которые нельзя размораживать, ответственные контуры теплоснабжения, горячее водоснабжение крупных объектов, технологические системы, где перерыв недопустим. В тепловых пунктах, котельных, на объектах с непрерывным теплоснабжением резервирование насоса — норма, потому что цена простоя там несопоставима со стоимостью резервного блока.
А вот в простых и неответственных системах, где кратковременная остановка не критична, резервирование избыточно, и там обходятся одиночным насосом. Поэтому первый вопрос при выборе — насколько критична для системы остановка циркуляции: если авария, нужен резерв и сдвоенный насос; если переживаемо, хватит одиночного. Именно от ответственности системы и зависит, закладывать сдвоенный насос или нет, а не от желания перестраховаться везде подряд.
Сдвоенный насос или два одиночных
Резервирование можно сделать и двумя одиночными насосами на параллельных линиях с обвязкой и переключением, и сдвоенным насосом в одном корпусе. Разница в компактности и удобстве. Сдвоенный насос занимает одно место, имеет общую обвязку и встроенную логику переключения, поэтому монтаж проще и компактнее. Два одиночных требуют двух линий, двойной обвязки с арматурой и продуманной схемы переключения, зато дают больше гибкости в компоновке и обслуживании.
Что выбрать, зависит от системы и места. Там, где важна компактность и стандартное резервирование, удобнее сдвоенный насос. Там, где нужна особая схема, раздельное обслуживание линий или нестандартная компоновка, могут предпочесть два одиночных с обвязкой. Мы помогаем определить, что лучше под конкретную систему, и подобрать решение — сдвоенный насос или пару одиночных с запорная и регулирующая арматура. Прислать параметры системы и посмотреть насосное оборудование можно заранее, работаем по всей России.
Как подобрать сдвоенный насос под систему
Подбирают сдвоенный насос так же, как одиночный, — по расходу и напору системы, только с учётом того, что это узел резервирования. Определяют расчётный расход и напор контура, подбирают насос под них, задают логику работы (рабочий-резервный, чередование), увязывают с автоматикой и обвязкой. Важно, чтобы каждый блок в одиночку тянул нужный режим, ведь смысл резерва в том, что оставшийся блок должен обеспечить систему при отказе первого.
Учитывают и ответственность системы: где остановка недопустима, резервирование обязательно, и сдвоенный насос закладывают сразу. Мы в ПРОФСНАБИНЖИНИРИНГ подбираем сдвоенные циркуляционные насосы под расход, напор и логику резервирования конкретной системы и обосновываем решение; если есть проект, сверяемся с ним. Прислать параметры системы и посмотреть насосное оборудование можно заранее — техотдел подберёт узел резервирования под ваш объект, работаем по всей России с полным пакетом закрывающих документов.
Главное
Сдвоенные циркуляционные насосы — это два насосных блока в одном корпусе, где второй резервирует первый. Их ставят в ответственных системах, где остановка циркуляции недопустима: отопление, которое нельзя размораживать, ответственные тепловые и технологические контуры. При отказе рабочего блока автоматика переключает работу на резервный, и система не встаёт, а обслуживание проводят без остановки контура. Сдвоенный насос, компактный способ резервирования в одном корпусе; подбирают его по расходу и напору с учётом того, что каждый блок должен тянуть режим в одиночку.
Нужно резервирование насоса в ответственной системе. Пришлите параметры — техотдел ПРОФСНАБИНЖИНИРИНГ подберёт сдвоенный насос под расход, напор и логику резервирования, посмотреть насосное оборудование можно заранее, работаем по всей России с полным пакетом документов.
Нужен инженерный подбор оборудования?
Пришлите задачу, проект или фото шильдика вышедшего из строя оборудования — техотдел ПРОФСНАБИНЖИНИРИНГ бесплатно подберёт решение, посчитает и предложит поставку с полным пакетом закрывающих документов. Работаем с юрлицами и ИП по всей России.
Частые вопросы
Что такое сдвоенный циркуляционный насос?
Это два насосных блока, объединённых в одном корпусе с общим подключением к трубопроводу и переключающим механизмом, который направляет поток на работающий блок. По сути это два насоса в одной обвязке: один рабочий, второй резервный, делящие одно место в системе. Главная идея — не производительность, а надёжность: пока один блок работает, второй готов вступить в дело при его отказе. В некоторых режимах блоки могут работать поочерёдно, чтобы равномерно расходовать ресурс, или совместно на пике, но основной смысл, резервирование и страховка от остановки.
Зачем нужно резервирование насоса?
Потому что любой насос рано или поздно останавливается — выходит из строя, требует обслуживания, отключается по питанию. В неответственной системе это переживаемо, а в ответственной остановка циркуляции недопустима: отопление зимой размораживается, ответственный тепловой или технологический контур встаёт, и последствия серьёзнее стоимости резервного насоса. Резервирование страхует от того, чтобы отказ одного насоса превращался в аварию системы: резервный блок включается вместо вышедшего из строя, и контур продолжает работать, а ремонт основного проводят без остановки.
Как работает сдвоенный насос?
По логике рабочий-резервный. В штатном режиме поток идёт через один блок, а переключающий механизм отсекает второй, стоящий в резерве. Если рабочий блок отказывает, автоматика переключает работу на резервный, и он поддерживает циркуляцию — для системы переход проходит быстро и незаметно, без длительной остановки. Часто сдвоенные насосы работают в режиме чередования: блоки поочерёдно берут на себя работу, равномерно расходуя ресурс, а на пике нагрузки, где предусмотрено, могут включаться совместно. Управляет этим автоматика насоса или щита.
Где ставят сдвоенные насосы?
Там, где остановка циркуляции недопустима: системы отопления, которые нельзя размораживать, ответственные контуры теплоснабжения, ГВС крупных объектов, технологические системы с непрерывным режимом. В тепловых пунктах, котельных и на объектах с непрерывным теплоснабжением резервирование насоса — норма, потому что цена простоя несопоставима со стоимостью резервного блока. В простых и неответственных системах, где кратковременная остановка не критична, резервирование избыточно, и обходятся одиночным насосом. Поэтому выбор зависит от того, насколько критична для системы остановка циркуляции.
Сдвоенный насос или два одиночных — что лучше?
Зависит от системы и места. Сдвоенный насос занимает одно место, имеет общую обвязку и встроенную логику переключения, поэтому монтаж проще и компактнее — он удобен там, где важна компактность и стандартное резервирование. Два одиночных на параллельных линиях требуют двойной обвязки с арматурой и продуманной схемы переключения, зато дают больше гибкости в компоновке и раздельном обслуживании линий, их предпочитают при нестандартной схеме. Мы помогаем определить, что лучше под конкретную систему, и подобрать решение под задачу и место.
