Насосное оборудование для водоснабжения здания: подбор без ошибок

Насосное оборудование для водоснабжения здания — это насос или готовая станция, которые поднимают давление воды из городской сети до уровня, при котором вода доходит до верхних этажей и держится стабильной при любом разборе. Без него на первом этаже напор ещё есть, а на последнем струя в кране превращается в тонкую нитку. Задача выглядит простой, но именно на ней чаще всего ошибаются, беря насос по одной мощности. По нашему опыту в ПРОФСНАБИНЖИНИРИНГ, насосное оборудование для водоснабжения нужно подбирать по расходу, требуемому напору и этажности, а не по табличке.

В статье разберём, как считать расход и напор для здания, чем повысительная станция отличается от одиночного насоса, зачем разделять хозяйственное и пожарное водоснабжение и какие ошибки всплывают уже после заселения. Материал для снабженцев, эксплуатации и тех, кто закладывает водоснабжение в проект.

Зачем зданию насос для водоснабжения?

Затем, что давления городской сети редко хватает на всё здание: чем выше этаж, тем меньше остаётся напора. Насос или повысительная станция добавляют недостающее давление и держат его стабильным независимо от того, сколько кранов открыто одновременно.

Особенно заметно это в часы пик, когда утром вода нужна сразу во многих квартирах или офисах. Без повышения давления верхние этажи в это время сидят почти без воды, а жалобы идут именно оттуда. Правильно подобранный насос сглаживает эти провалы.

Есть и обратная крайность. Слишком мощный насос создаёт избыточное давление, от которого страдают смесители, гибкие подводки и запорная арматура, а счётчики накручивают лишнее. Поэтому задача не просто добавить давление, а выйти на нужную рабочую точку и держать её.

Отдельно стоит защита от сухого хода. Если в городской сети падает давление, насос без защиты крутится вхолостую и перегревается, поэтому в подбор всегда закладывают реле давления или датчик, который останавливает агрегат при отсутствии воды на входе.

Как подобрать насос для водоснабжения здания?

Подбор насоса для водоснабжения здания начинается с двух величин: расчётного расхода и требуемого напора. Расход зависит от числа точек водоразбора и коэффициента одновременности, а напор — от высоты здания и потерь в трубопроводе.

Высоту считают до самой дальней и высокой точки, прибавляя к ней потери на трение в трубах и запас на свободный напор у крана. Ошибка здесь стоит дорого: недобрали напор — верхние этажи без воды, перебрали, избыточное давление внизу.

Коэффициент одновременности учитывает, что все краны не открываются разом. Для жилого дома и для офиса он разный, и брать пиковый расход по сумме всех точек неправильно: насос выйдет избыточным, будет часто включаться и быстрее изнашиваться.

Мы сводим эти данные в рабочую точку и подбираем модель по кривой насоса так, чтобы она попадала в зону наибольшего КПД. Подходящие варианты удобно смотреть в разделе насосных станций по параметрам системы.

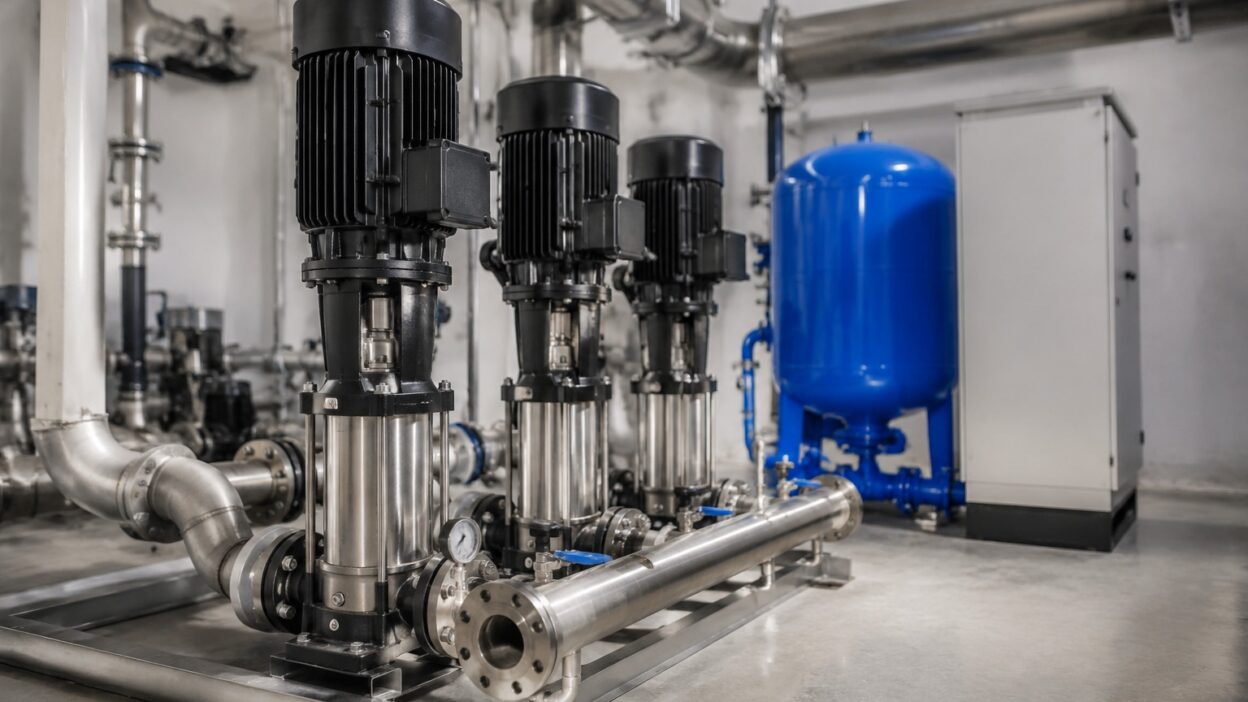

Повысительные насосные станции: как они устроены

Для здания редко ставят один насос. Чаще собирают повысительную станцию из нескольких насосов с общей автоматикой: при небольшом разборе работает один агрегат, на пике подключаются остальные, а при отказе одного его подхватывает резервный.

Такая схема держит давление стабильным при любой нагрузке и даёт запас надёжности. Автоматика чередует наработку между насосами, чтобы они изнашивались равномерно, и плавно включает их, снижая пусковые нагрузки на сеть и трубопровод.

В состав станции обычно входят мембранный бак, датчики давления, обратные клапаны и щит управления. Мембранный бак сглаживает мелкий разбор и не даёт насосам дёргаться из-за каждого открытого крана, продлевая их ресурс.

Готовая станция удобнее набора отдельных насосов: она собрана и настроена под расчётные параметры, занимает меньше места и проще в монтаже. Мы подбираем станцию под расход и напор здания и комплектуем её нужной автоматикой.

Хозяйственное и пожарное водоснабжение: разные насосы

Хозяйственно-питьевое и пожарное водоснабжение — это разные системы с разными насосами, и смешивать их нельзя. Хозяйственный насос работает постоянно и подбирается под бытовой разбор, а пожарный стоит в резерве и включается только при пожаре.

К пожарным насосным установкам предъявляют отдельные требования по надёжности, резервированию и автоматике запуска. Они рассчитаны на большой расход в короткое время и обязаны запуститься по сигналу, даже если до этого месяцами стояли без работы.

Из-за этой разницы пожарную установку всегда выносят в отдельную позицию спецификации и подбирают по своим нормам. Попытка сэкономить и закрыть обе задачи одним насосом обычно заканчивается тем, что система не проходит проверку.

Мы разносим эти контуры и подбираем оборудование под каждый отдельно, а при необходимости помогаем свести хозяйственную и пожарную части в общую схему водоснабжения здания без нарушения требований.

Ещё один момент — учёт и качество воды. Перед насосами хозяйственного водоснабжения ставят фильтры, чтобы механические примеси из городской сети не изнашивали проточную часть и не забивали автоматику. А узел учёта и обратные клапаны на вводе защищают систему и корректно считают потребление, что важно для здания с несколькими собственниками.

Регулирование оборотов и защита от гидроударов

Разбор воды в здании меняется в течение суток, поэтому насос без регулирования почти всегда работает не в оптимальной точке. Частотный преобразователь подстраивает обороты под реальный разбор, держит давление ровным и убирает лишний расход электроэнергии.

Плавный пуск и остановка через частотник решают ещё одну проблему — гидроудары. Резкое включение мощного насоса создаёт волну давления, которая расшатывает соединения и сокращает срок службы арматуры и трубопровода. Плавный разгон эту волну гасит.

Для многоэтажного здания с переменной нагрузкой связка станции с частотным регулированием обычно окупается за счёт экономии электроэнергии и меньшего износа. Мы закладываем регулирование там, где нагрузка действительно меняется, а не ради галочки.

Дополняет картину правильная обвязка: обратные клапаны, отсекающая арматура и виброгасящие вставки. Они защищают систему от обратного потока и вибрации и упрощают обслуживание, позволяя заменить насос без слива всего стояка.

Типичные ошибки при подборе насоса водоснабжения

Большинство проблем с водоснабжением здания закладывается при подборе, а проявляется после заселения жалобами на слабый или, наоборот, слишком сильный напор. Ниже собрали ошибки, которые встречаем чаще всего.

Все они сводятся к одному: считать рабочую точку по реальному расходу и этажности, а не брать насос по мощности и надеяться на запас. Если исходных данных не хватает, лучше уточнить их до заказа, чем менять станцию после монтажа.

• Берут насос по мощности, не считая расход и напор по этажам.
• Не учитывают коэффициент одновременности и завышают расход.
• Ставят слишком мощный насос и получают избыточное давление.
• Забывают про защиту от сухого хода и мембранный бак.
• Пытаются закрыть хозяйственное и пожарное водоснабжение одним насосом.

Главное

Если коротко: насосное оборудование для водоснабжения здания подбирают по расчётному расходу, требуемому напору и этажности, а не по одной мощности. Для здания чаще ставят повысительную станцию из нескольких насосов с автоматикой и мембранным баком, а хозяйственное и пожарное водоснабжение разносят на отдельные системы. Частотное регулирование держит давление ровным и бережёт трубопровод от гидроударов.

Пришлите этажность и число точек водоразбора — техотдел ПРОФСНАБИНЖИНИРИНГ подберёт насос или станцию под ваше здание и посчитает поставку с полным пакетом документов.

Частые вопросы

Как понять, нужен ли зданию насос для водоснабжения?

Если на верхних этажах слабый напор, особенно в часы пик, давления городской сети не хватает. Насос или повысительная станция добавляют недостающее давление и держат его стабильным при любом разборе.

Как подобрать насос для водоснабжения здания?

По расчётному расходу и требуемому напору. Расход считают по числу точек и коэффициенту одновременности, напор — по высоте здания и потерям в трубах. Затем подбирают модель по рабочей точке.

Чем повысительная станция лучше одного насоса?

Станция из нескольких насосов держит давление стабильным при любой нагрузке, чередует наработку и даёт резерв: при отказе одного насоса его подхватывает другой. Мембранный бак и автоматика продлевают ресурс.

Можно ли объединить хозяйственное и пожарное водоснабжение?

Нет, это разные системы с разными требованиями. Хозяйственный насос работает постоянно, пожарный стоит в резерве и запускается по сигналу. Их разносят на отдельные позиции и подбирают по своим нормам.

Зачем насосу водоснабжения частотный преобразователь?

Он подстраивает обороты под реальный разбор, держит давление ровным, экономит электроэнергию и гасит гидроудары за счёт плавного пуска. Для здания с переменной нагрузкой это обычно окупается.

Что нужно для подбора насоса водоснабжения?

Этажность здания, число и тип точек водоразбора, параметры ввода из городской сети и требования по пожарному водоснабжению. По этим данным техотдел подберёт насос или станцию с обоснованием.
