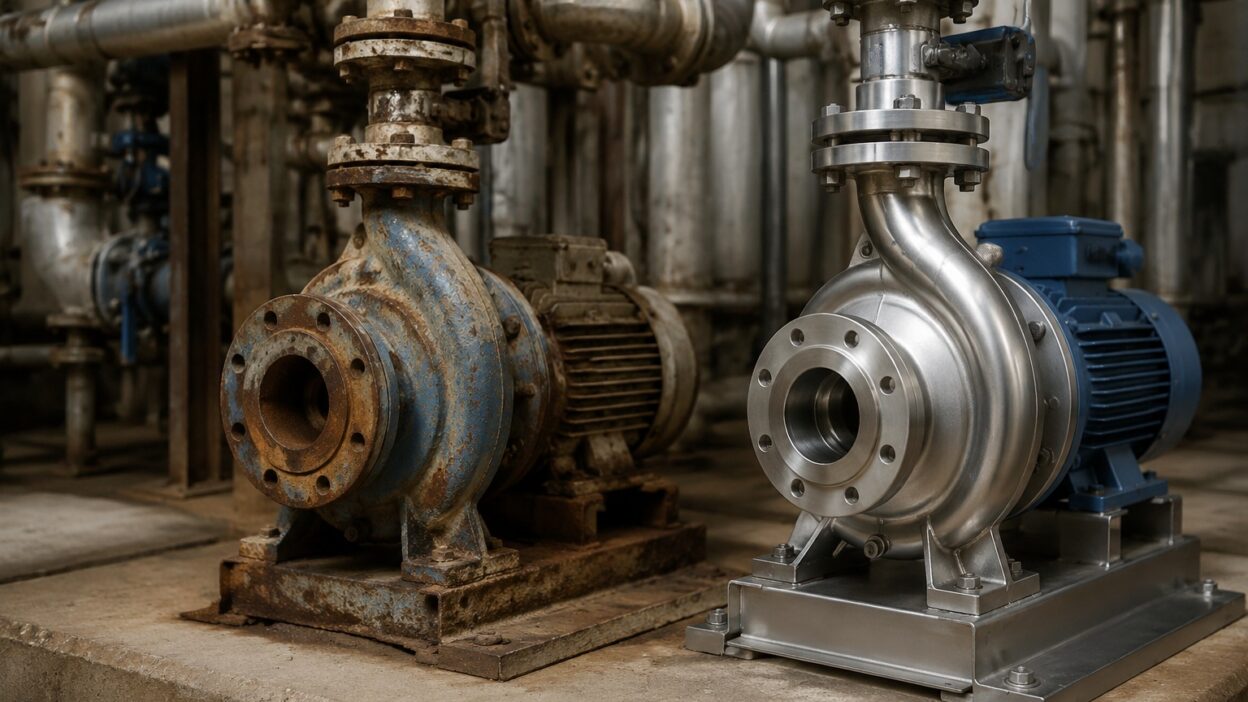

Подбор насоса по шильдику: как заменить вышедший из строя

Подбор насоса по шильдику — это способ восстановить рабочие параметры вышедшего из строя насоса по его заводской табличке и подобрать точный аналог, когда чертежей и паспорта системы под рукой уже нет. Ситуация типичная: агрегат встал, система стоит, а искать проектную документацию некогда. По нашему опыту в ПРОФСНАБИНЖИНИРИНГ, подобрать насос на замену по шильдику можно быстро и точно, если знать, что именно читать с таблички и что сверять помимо неё.

В статье разберём, что за информация зашита в шильдике, как мы по ней восстанавливаем рабочую точку, что делать, когда прежнюю модель повторить нельзя, и какие ошибки превращают быструю замену в переделку обвязки. Материал для эксплуатации и снабженцев, которым нужно закрыть аварийную замену без простоя.

Что такое подбор насоса по шильдику?

Это подбор замены по заводской табличке, которая закреплена на корпусе или двигателе насоса. На ней производитель указывает ключевые параметры агрегата, и по ним можно восстановить рабочую точку даже без документов на систему.

Смысл в том, что шильдик — это паспорт конкретного насоса. Если система годами работала с этим агрегатом и всех устраивала, значит его параметры и есть искомая рабочая точка. Задача сводится к тому, чтобы правильно их прочитать и подобрать модель, которая эти цифры повторяет.

Такой подход выручает при аварийной замене, когда времени на полный расчёт системы нет. Вместо того чтобы заново считать расход и напор всего объекта, мы отталкиваемся от параметров работавшего насоса и предлагаем прямой аналог.

У метода есть граница. Шильдик показывает, каким был насос, но не говорит, был ли он подобран верно изначально. Если прежний агрегат явно работал с перегрузом или вхолостую, замену стоит подобрать точнее, а не копировать чужую ошибку.

Поэтому мы всегда уточняем у эксплуатации, как вёл себя старый насос: хватало ли напора, не гудел ли он, не отключался ли по перегреву. Эти живые наблюдения вместе с цифрами таблички дают куда более точную картину, чем один шильдик сам по себе.

Что написано на шильдике насоса?

На шильдике насоса обычно указаны подача, напор, потребляемая мощность, частота вращения, напряжение и ток, а также модель и серия. Этого набора достаточно, чтобы восстановить рабочую точку и найти аналог.

Подача и напор — главные величины: они задают ту самую рабочую точку, ради которой насос и ставили. Мощность и ток показывают, какой двигатель нужен и какую нагрузку он даёт на сеть. Частота вращения важна, потому что при разных оборотах насос выдаёт разные характеристики.

Модель и серия помогают быстро найти прямой аналог у того же или другого производителя. Но опираться только на название рискованно: серии обновляются, а буквы в маркировке у разных заводов означают разное. Поэтому мы всегда сверяем и цифры, а не только код модели.

Ниже собрали то, что мы просим сфотографировать на шильдике, чтобы подбор прошёл без лишних уточнений.

• Подача и напор — задают рабочую точку насоса.
• Потребляемая мощность, напряжение и ток — под двигатель и сеть.
• Частота вращения — влияет на характеристики.
• Модель и серия — для поиска прямого аналога.
• Присоединительные размеры и монтажную длину, если видно.

Как мы подбираем аналог по шильдику

Сначала восстанавливаем рабочую точку по подаче и напору с таблички. Это отправная точка: аналог должен перекрывать её, а не просто совпадать по мощности двигателя.

Дальше подбираем модель, которая попадает в эту точку по кривой насоса и подходит по среде и температуре. Для отопления, ГВС и холодной воды исполнение будет разным, и мы учитываем, что именно качала система.

Отдельно проверяем электрику: напряжение, ток и частоту вращения, чтобы новый двигатель встал на существующее питание и автоматику без переделок. Мелкое расхождение здесь оборачивается заменой пускателя или кабеля.

В итоге предлагаем прямой аналог или более удачную замену с обоснованием. Подходящие модели удобно смотреть в разделе насосного оборудования по восстановленным параметрам.

Когда точную модель повторить нельзя

Часто прежнюю модель просто не купить: серию сняли с производства, а поставки импортного бренда прервались. В этом случае мы подбираем аналог по характеристикам, а не по названию, что как раз и спасает подбор по шильдику.

Задача — найти насос с той же рабочей точкой и подходящим исполнением, который встанет на место старого. Здесь особенно важно свериться по геометрии, потому что у аналога другого производителя присоединительные размеры и монтажная длина могут отличаться.

Иногда выгоднее не искать точную копию, а поставить более современный агрегат. Если старый насос работал без регулирования и часто уходил в перегруз, аналог с частотным приводом снимет проблему и вернёт разницу в цене экономией электроэнергии.

Мы честно говорим, когда прямого аналога нет и предлагаем замену, а когда есть смысл заодно улучшить систему. Решение остаётся за вами, а наша задача — дать обоснованные варианты.

Что ещё сверяем кроме шильдика

Шильдик задаёт параметры, но не описывает, как насос стоит в системе. Поэтому помимо таблички мы сверяем присоединительные размеры, монтажную длину, тип и диаметр фланцев или резьбы.

Невнимание к геометрии — главная причина, по которой быстрая замена превращается в переделку. Аналог может идеально совпадать по подаче и напору, но не встать по длине или фланцам, и тогда придётся переваривать обвязку и терять дни простоя.

Смотрим и на условия монтажа: положение насоса, доступ для обслуживания, наличие отсекающей арматуры и фильтра. Если старый агрегат стоял без обратного клапана и грязевика, замену — хороший повод это исправить.

Наконец, уточняем среду и температуру. Табличка не всегда говорит, что именно качал насос, а от этого зависит исполнение проточной части и уплотнений нового агрегата.

Собрав всё вместе — цифры шильдика, геометрию и условия монтажа, мы получаем не просто похожий насос, а агрегат, который встанет на место старого и сразу заработает. Именно за счёт этой сверки аварийная замена проходит за часы, а не растягивается на переделку узла, и объект возвращается к работе без долгого простоя и лишних затрат на переваривание обвязки.

Типичные ошибки при замене насоса

Большинство неудачных замен связано не с самим насосом, а с невниманием к данным. Ниже собрали ошибки, которые чаще всего затягивают аварийную замену.

Все они лечатся одним и тем же: читать с шильдика подачу и напор, а не только мощность, и сверять геометрию до заказа. Если табличка нечитаема или её нет, поможет описание системы и фото места установки.

• Подбирают аналог только по мощности двигателя.
• Повторяют модель по названию, не сверяя цифры.
• Не проверяют присоединительные размеры и монтажную длину.
• Игнорируют напряжение, ток и частоту вращения.
• Не уточняют среду и температуру, что качала система.

Главное

Если коротко: подбор насоса по шильдику — это быстрый способ закрыть аварийную замену, когда параметров системы нет под рукой. С таблички читают подачу, напор, мощность и обороты, восстанавливают рабочую точку и подбирают аналог. Когда точную модель повторить нельзя, ищут замену по характеристикам, а не по названию, и обязательно сверяют присоединительные размеры, чтобы не переделывать обвязку.

Сфотографируйте шильдик вышедшего из строя насоса и пришлите нам — техотдел ПРОФСНАБИНЖИНИРИНГ восстановит параметры, подберёт аналог и посчитает поставку с полным пакетом документов.

Частые вопросы

Что такое подбор насоса по шильдику?

Это подбор замены по заводской табличке насоса. По указанным на ней подаче, напору, мощности и оборотам восстанавливают рабочую точку и подбирают аналог, даже когда паспорта и чертежей системы нет.

Какие данные нужны с шильдика?

Подача и напор, потребляемая мощность, напряжение и ток, частота вращения, модель и серия. Если видно присоединительные размеры и монтажную длину, их тоже стоит сфотографировать — это ускорит подбор.

Что делать, если прежнюю модель сняли с производства?

Подбираем аналог по характеристикам, а не по названию: ищем насос с той же рабочей точкой и подходящим исполнением, который встанет на место старого. Обязательно сверяем присоединительные размеры.

Можно ли подобрать насос только по названию модели?

Рискованно. Серии обновляются, а буквы в маркировке у разных заводов означают разное. Мы всегда сверяем цифры подачи и напора, а не только код модели, иначе легко промахнуться.

Почему важны присоединительные размеры при замене?

Потому что аналог может совпадать по подаче и напору, но не встать по монтажной длине или фланцам. Тогда придётся переделывать обвязку и терять дни простоя. Геометрию сверяют до заказа.

Насос неисправен, а шильдик нечитаем — что делать?

Поможет описание системы: что и куда качает насос, где стоит, какие трубы подходят, плюс фото места установки. По этим данным техотдел восстановит параметры и подберёт замену.
