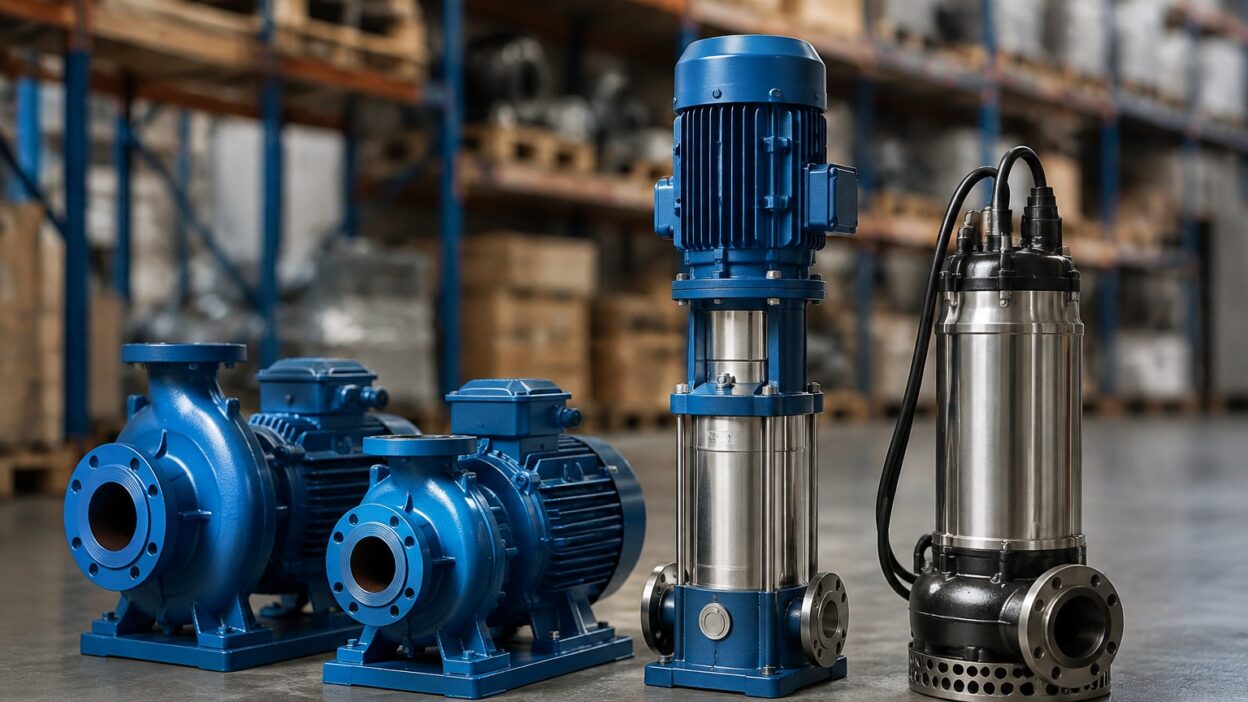

Виды насосного оборудования для инженерных систем: разбор

Виды насосного оборудования для инженерных систем — это несколько семейств насосов, каждое из которых заточено под свою задачу: гонять теплоноситель по отоплению, поднимать давление воды в здании, откачивать стоки или подавать воду в контур холодоснабжения. Снабженцу и инженеру важно не запомнить всю номенклатуру, а понимать, какой тип насоса под какую задачу берут. По нашему опыту в ПРОФСНАБИНЖИНИРИНГ, ошибка чаще не в конкретной модели, а в неправильно выбранном типе, поэтому и начинать стоит с типа. Подобрать насосное оборудование проще, когда сначала определён класс, а потом уже модель.

В статье коротко разберём основные виды насосов инженерных систем без лишней теории: где применяется каждый тип, чем он отличается от соседнего и как не перепутать их на этапе подбора. Материал-ориентир для тех, кто собирает спецификацию или выбирает замену.

Как классифицируют насосное оборудование?

Проще всего делить насосы по задаче, а не по внутренней механике. Для инженерных систем зданий это циркуляционные, консольные и многоступенчатые, погружные и дренажно-фекальные, а также самовсасывающие насосы. Каждый класс закрывает свой круг задач.

Инженерно все они относятся к динамическим насосам, где рабочее колесо разгоняет поток. Но для подбора важнее не физика, а то, что насос делает: гоняет по кругу, поднимает давление, откачивает или подаёт воду с примесями.

Внутри каждого класса есть исполнения под среду: чистая горячая вода отопления, холодная питьевая вода, стоки с включениями или агрессивная жидкость требуют разных материалов проточной части и уплотнений. Тип задаёт форму, а среда — материал.

Дальше в статье пройдём по основным классам по очереди, чтобы было понятно, где какой тип уместен и чем они отличаются на практике.

Циркуляционные насосы: где применяются

Циркуляционные насосы гоняют теплоноситель или горячую воду по замкнутому контуру и почти не создают давления сверх того, что нужно для преодоления сопротивления сети. Это самый массовый тип в отоплении и ГВС.

В зданиях их ставят на контуры отопления, тёплые полы и рециркуляцию горячей воды. Модели с мокрым ротором тихие и не требуют обслуживания, поэтому подходят для средних систем, а с сухим ротором мощнее и ремонтопригоднее для крупных контуров.

Ключевые параметры при подборе — расход и напор контура, а не мощность. Циркуляционный насос, взятый с запасом наугад, шумит, гоняет лишнее и тратит электроэнергию, поэтому его подбирают по рабочей точке системы.

Часто их ставят по два с резервированием или с частотным регулированием, чтобы держать нужный расход при переменной нагрузке и не остаться без отопления при отказе одного агрегата.

Отдельная тонкость — рециркуляция горячей воды. Небольшой циркуляционный насос гоняет воду по кольцу ГВС, чтобы в дальнем кране сразу шла горячая вода, а не сливалась остывшая. Его подбирают по длине контура и тепловым потерям, и путать его с насосом отопления не стоит: задачи и параметры разные.

Консольные и многоступенчатые насосы

Консольные и моноблочные насосы берут на себя большие расходы: водоснабжение, оборотные системы, подача воды в контуры холодоснабжения. Они рассчитаны на объём, а не на высокий напор, и удобны в обслуживании.

Многоступенчатые насосы, наоборот, дают высокий напор при умеренном расходе за счёт нескольких рабочих колёс. Их применяют там, где нужно поднять давление: повышение давления в здании, котельные, системы пожаротушения, подпитка.

Вертикальные многоступенчатые модели компактны по площади и часто становятся сердцем повысительной станции. Горизонтальные удобнее в обслуживании и берут большие расходы в промышленных системах.

Выбор между ними сводится к вопросу: чего больше нужно, расхода или напора. Мы подбираем тип по рабочей точке, а внутри типа — модель, которая точнее в неё попадает и удобнее в монтаже на объекте.

У многоступенчатых насосов есть ещё один плюс для инженера: их характеристика достаточно крутая, то есть при изменении расхода напор меняется предсказуемо. Это удобно для систем повышения давления, где важно держать стабильное давление у потребителя независимо от того, сколько точек разбирают воду прямо сейчас.

Насосное оборудование для стоков: погружные и фекальные

Погружные насосы работают прямо в перекачиваемой среде: их опускают в скважину, приямок или резервуар. Скважинные модели поднимают воду с глубины для водоснабжения, а дренажные откачивают чистую и слабозагрязнённую воду.

Фекальные насосы рассчитаны на стоки с крупными включениями: у них специальное рабочее колесо, которое не забивается. Их ставят в канализационных насосных станциях, приямках и там, где нужно перекачивать бытовые или производственные стоки.

Для этих насосов особенно важна стойкость к среде и защита двигателя. Ошибка в исполнении быстро выводит агрегат из строя, поэтому мы подбираем их по типу стоков, размеру включений и напору до точки сброса.

В составе готовой канализационной насосной станции такие насосы идут в паре с автоматикой уровня и резервированием, чтобы станция работала без постоянного присмотра.

Как выбрать тип насоса под задачу

Выбор типа насоса начинается с трёх вопросов: что качаем, сколько и на какое сопротивление. Среда определяет исполнение, расход и напор задают рабочую точку, а условия монтажа — конкретное исполнение внутри класса.

Если нужно гонять теплоноситель по кругу, берут циркуляционный насос. Поднять давление воды в здании способны многоступенчатый насос или повысительная станция. Откачать стоки помогает фекальный, а большой объём воды подаёт консольный. Логика простая, но именно на ней экономят время подбора.

Ошибки начинаются, когда тип выбирают по привычке или по тому, что было раньше, не глядя на изменившуюся задачу. Мы сначала определяем класс под задачу, а уже потом подбираем модель по рабочей точке и среде.

Полезно помнить и про самовсасывающие насосы: они поднимают воду с уровня ниже себя и выручают там, где источник расположен под насосом, а погружной поставить нельзя. Это отдельный класс со своими ограничениями по высоте всасывания.

Если сомневаетесь, к какому типу отнести задачу, достаточно описать, что и куда качает система. По этому описанию техотдел определит класс и предложит конкретные модели с обоснованием.

Типичные ошибки при выборе типа насоса

Большинство неудачных подборов связано не с моделью, а с неправильно выбранным типом насоса. Ниже собрали ошибки, которые встречаем чаще всего при сборке спецификации.

Все они лечатся одним и тем же: сначала определить класс под конкретную задачу и среду, а потом подбирать модель по рабочей точке. Если тип выбран верно, дальше подбор идёт быстро и без переделок.

• Ставят циркуляционный насос туда, где нужно повышать давление.
• Берут насос для чистой воды на перекачку стоков.
• Путают расход и напор и выбирают не тот класс.
• Повторяют прежний тип, не глядя на изменившуюся задачу.
• Не учитывают среду и берут неподходящее исполнение.

Главное

Если коротко: виды насосного оборудования для инженерных систем делятся на циркуляционные, консольные и многоступенчатые, погружные и дренажно-фекальные, самовсасывающие насосы. Подбор всегда начинают с типа под задачу: гонять по кругу, поднимать давление, откачивать стоки или подавать большой объём. Тип задаёт форму, среда определяет материал, а рабочая точка — конкретную модель внутри класса.

Пришлите нам описание задачи, что и куда качает система, и техотдел ПРОФСНАБИНЖИНИРИНГ определит нужный тип насоса, подберёт модель и посчитает поставку с полным пакетом документов.

Частые вопросы

Какие бывают виды насосов для инженерных систем?

Основные классы — циркуляционные для отопления и ГВС, консольные и многоступенчатые для водоснабжения и повышения давления, погружные и дренажно-фекальные для скважин и стоков, а также самовсасывающие. Каждый закрывает свою задачу.

Чем циркуляционный насос отличается от многоступенчатого?

Циркуляционный гоняет теплоноситель по кругу и почти не создаёт лишнего давления. Многоступенчатый даёт высокий напор при умеренном расходе и нужен там, где давление поднимают: водоснабжение, котельные, пожаротушение.

Какой насос нужен для перекачки стоков?

Фекальный. У него специальное рабочее колесо, которое не забивается крупными включениями. Их ставят в канализационных насосных станциях и приямках, подбирая по типу стоков, размеру включений и напору.

Как понять, какой тип насоса нужен?

От задачи. Гонять теплоноситель по кругу должен циркуляционный, поднять давление способен многоступенчатый, откачать стоки помогает фекальный, а большой объём подаёт консольный. Сначала определяют класс, потом модель по рабочей точке и среде.

Можно ли поставить насос для чистой воды на стоки?

Нет. Насос для чистой воды быстро забьётся и выйдет из строя на среде с включениями. Для стоков нужен фекальный насос с соответствующим рабочим колесом и исполнением.

Что нужно, чтобы подобрать тип насоса?

Описание, что и куда качает система, расчётный расход и напор, свойства среды и условия монтажа. По этим данным техотдел определит класс насоса и предложит конкретные модели.
