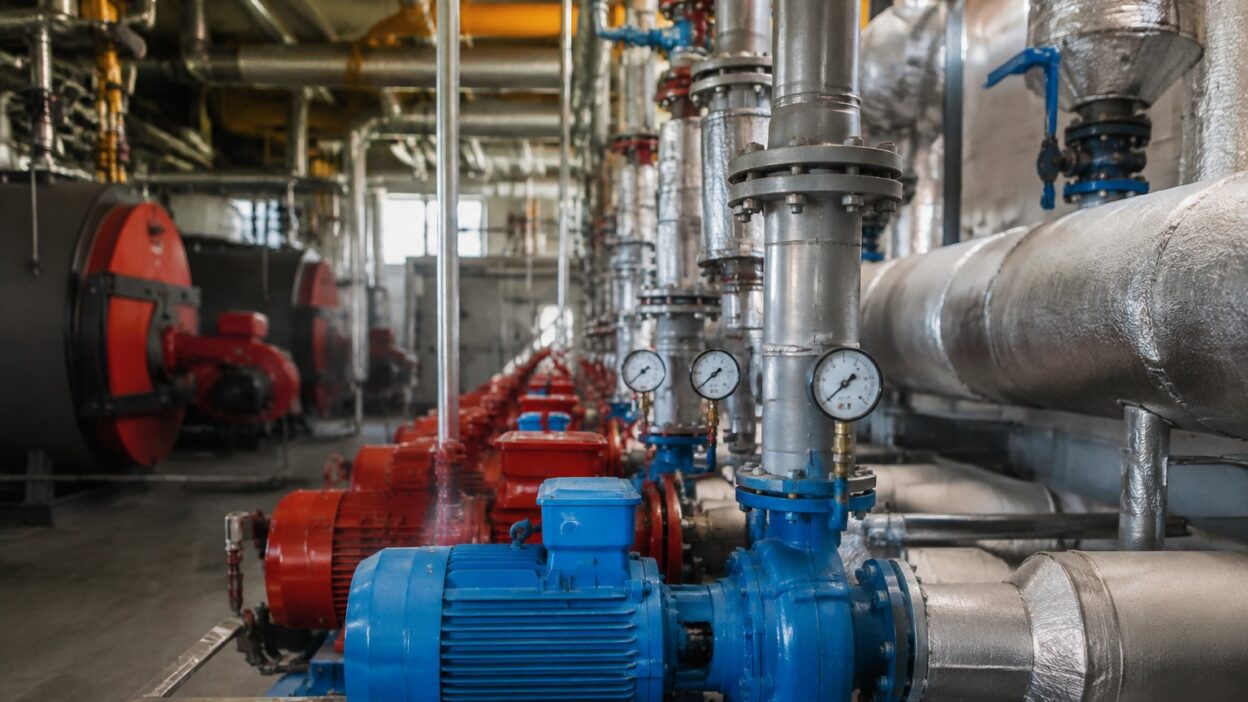

Насосное оборудование для котельных и тепловых пунктов: что важно

Насосное оборудование котельной и теплового пункта — это связка сетевых, подпиточных и циркуляционных насосов, от которых напрямую зависит, дойдёт ли тепло до здания. Насос здесь стоит на самом ответственном месте: если он встанет, без тепла останется весь корпус, а не одна квартира. Горячая среда, перепады давления и требование не останавливаться зимой меняют правила игры. По нашему опыту в ПРОФСНАБИНЖИНИРИНГ, насосное оборудование для котельных и ИТП нужно подбирать не по одной мощности, а по температуре теплоносителя, давлению в контуре и логике резервирования.

В этой статье разберём, какие насосы работают в котельной и тепловом пункте, чем отличаются сетевые и подпиточные агрегаты, зачем нужен резерв и какие ошибки чаще всего всплывают уже после запуска. Материал для тех, кто отвечает за снабжение или эксплуатацию теплоснабжения.

Какие насосы работают в котельной и тепловом пункте?

В котельной и тепловом пункте обычно работают четыре группы насосов: сетевые, подпиточные, циркуляционные контуров и насосы ГВС. Каждая группа решает свою задачу и подбирается отдельно.

Сетевые насосы гоняют теплоноситель по внешним и внутренним контурам отопления, создавая нужный расход через здание. Подпиточные добавляют воду в систему, компенсируя утечки и поддерживая давление. Насосы контуров отопления и ГВС обеспечивают циркуляцию внутри теплового пункта.

Разделение важно, потому что у этих насосов разные рабочие точки и разные требования к среде. Сетевой насос работает с горячей водой контура, а подпиточный чаще берёт холодную подпитку, и ставить их по одному лекалу нельзя.

В блочных и модульных котельных к этому добавляются насосы котлового контура и рециркуляции, которые защищают котёл от низкой температуры обратки. Слишком холодная обратка вызывает конденсат и ускоряет коррозию теплообменника, поэтому рециркуляционный насос подмешивает горячую воду и держит температуру в безопасном диапазоне. Их тоже закладывают в общий подбор, чтобы вся связка работала согласованно.

Что важно учесть при подборе насоса для котельной?

При подборе насоса для котельной важны четыре вещи: температура теплоносителя, рабочее давление контура, свойства воды и требование резерва. Мимо любой из них легко получить перегрев уплотнений или аварийную остановку.

Сетевая вода в котельной бывает горячее 100 °C, и под такую температуру нужны насосы соответствующего исполнения с термостойкими уплотнениями. Давление в контуре тоже задаёт класс корпуса: то, что подходит для частного дома, в котельной здания не выдержит.

Свойства воды влияют на материалы. Плохо подготовленный теплоноситель с примесями и накипью изнашивает проточную часть быстрее, поэтому перед насосом ставят фильтр, а материалы подбирают с запасом по стойкости.

Отдельно про регулирование. Нагрузка на котельную меняется в течение суток и сезона: ночью и в оттепель тепла нужно меньше, в мороз больше. Насос без регулирования этого не замечает и постоянно крутится на полную, а частотный привод подстраивает обороты под реальную потребность и убирает лишний расход электроэнергии.

• Температура теплоносителя — под неё подбирается исполнение и уплотнения.
• Рабочее давление контура — задаёт класс корпуса насоса.
• Свойства воды — определяют материалы и необходимость фильтра.
• Резерв — второй насос на случай отказа основного.
• Регулирование — частотный привод под переменную нагрузку.

Насосы для теплового пункта (ИТП): в чём особенность

В тепловом пункте места обычно мало, а насосов нужно несколько, поэтому здесь ценят компактные инлайн-модели, которые встраиваются прямо в трубопровод без отдельного основания. Это экономит место и упрощает обвязку.

Отдельная задача теплового пункта — горячее водоснабжение. Насос рециркуляции ГВС гоняет воду по кольцу, чтобы в кране сразу шла горячая вода, а не сливалась остывшая. Его подбирают по длине контура и потерям, а не наугад.

Автоматика связывает всё это вместе. Погодозависимое управление и частотные приводы подстраивают работу насосов под реальную нагрузку, и в паре с грамотным подбором это заметно снижает расход электроэнергии.

Компактность не должна идти в ущерб обслуживанию. Даже в тесном тепловом пункте важно оставить доступ к насосу для ревизии и замены, предусмотреть отсекающую арматуру по обе стороны и место под фильтр. Мы закладываем это в подбор заранее, чтобы обслуживание потом не превращалось в разбор половины узла.

Сетевые и подпиточные насосы: в чём разница

Сетевой насос отвечает за расход: он прокачивает большой объём теплоносителя через контуры здания и работает почти постоянно в отопительный сезон. Его подбирают по расходу системы и сопротивлению сети.

Подпиточный насос решает другую задачу — держать давление и восполнять потери воды. Он включается по датчику давления, работает импульсно и рассчитывается на подпитку, а не на постоянную прокачку.

Есть и промежуточные задачи. В крупных котельных сетевых насосов ставят несколько и включают их каскадом: при низкой нагрузке работает один, на пике подключаются остальные. Такая схема держит рабочую точку в нужной зоне и заодно даёт резерв, если один из агрегатов выйдет из строя.

Путать роли насосов опасно: подпиточный не потянет расход сети, а сетевой будет избыточен на подпитке. Мы всегда разносим эти позиции в спецификации и подбираем каждую под свою рабочую точку. Готовые решения удобно смотреть в разделе насосного оборудования по параметрам.

Резервирование и надёжность в котельной

Для теплоснабжения здания остановка недопустима, поэтому ответственные насосы ставят по схеме рабочий плюс резервный. Пока работает основной агрегат, резервный ждёт, а при отказе автоматика переключает нагрузку на него.

Резерв закладывают на сетевые и подпиточные насосы, а иногда и на контуры ГВС. Это увеличивает стоимость на старте, но снимает риск остаться без тепла в мороз, когда цена простоя несопоставима с ценой второго насоса.

К надёжности относится и запас по рабочей точке. Насос, подобранный впритык, на пике нагрузки уходит в перегруз и быстрее изнашивается, поэтому мы оставляем разумный запас, не раздувая мощность до избытка.

Помогает и правильная обвязка. Обратные клапаны, отсекающая арматура и виброгасящие вставки продлевают срок службы насоса и упрощают замену без слива всего контура. Эти мелочи стоят недорого на старте, но экономят часы работы при обслуживании и аварийной замене зимой.

Отдельно стоит подумать о контроле. Датчики давления и перепада, сигнализация аварии и вывод состояния насосов на щит помогают заметить проблему до того, как контур встанет. Для теплоснабжения это разница между плановой заменой в удобное время и авральным ремонтом в мороз, когда без тепла остаётся весь объект.

Типичные ошибки при подборе насосов для котельной

Большинство проблем с насосами в котельной закладывается на этапе подбора и спецификации, а всплывает уже в мороз. Ниже собрали ошибки, которые встречаем чаще всего.

Каждая из них решается одним и тем же способом: подбирать каждый насос под свою рабочую точку, температуру и давление, а не переносить бытовые привычки на теплоснабжение здания.

• Ставят один тип насоса на сетевой и подпиточный контур.
• Не учитывают температуру и берут бытовое исполнение уплотнений.
• Забывают про резерв на ответственных насосах.
• Подбирают впритык без запаса по рабочей точке.
• Не ставят фильтр и грязевик перед насосом.

Главное

Если коротко: насосное оборудование для котельных и тепловых пунктов подбирают по температуре теплоносителя, давлению контура, свойствам воды и логике резерва. Сетевые и подпиточные насосы решают разные задачи, и разносить их в спецификации обязательно. В тепловом пункте ценят компактность и рециркуляцию ГВС, а на ответственных контурах закладывают резерв.

Пришлите параметры котельной или теплового пункта — техотдел ПРОФСНАБИНЖИНИРИНГ подберёт насосы под каждый контур и посчитает поставку с полным пакетом документов.

Частые вопросы

Какие насосы нужны в котельной?

Обычно четыре группы: сетевые для прокачки теплоносителя, подпиточные для поддержания давления, циркуляционные контуров отопления и насосы ГВС. В блочных котельных добавляются насосы котлового контура и рециркуляции.

Чем сетевой насос отличается от подпиточного?

Сетевой прокачивает большой расход через контуры здания и работает почти постоянно. Подпиточный включается по датчику давления и восполняет потери воды. У них разные рабочие точки, и подбираются они отдельно.

Почему для котельной важен резерв?

Потому что остановка оставляет без тепла весь корпус. На ответственные насосы ставят схему рабочий плюс резервный, и при отказе основного автоматика переключает нагрузку на резервный агрегат.

Какие насосы ставят в тепловом пункте?

Чаще компактные инлайн-модели, которые встраиваются в трубопровод без отдельного основания, плюс насос рециркуляции ГВС. Их подбирают под контуры отопления и горячего водоснабжения и связывают с автоматикой.

Можно ли поставить бытовой насос в котельную здания?

Нет. В котельной другая температура и другое давление, и бытовое исполнение не выдержит нагрузки. Нужны насосы с термостойкими уплотнениями и корпусом под рабочее давление контура.

Что нужно для подбора насосов котельной?

Параметры контуров: расход и напор, температура теплоносителя, рабочее давление, свойства воды и требование резерва. По этим данным техотдел подберёт насос на каждый контур с обоснованием.
